Introducción al proceso de producción SMT

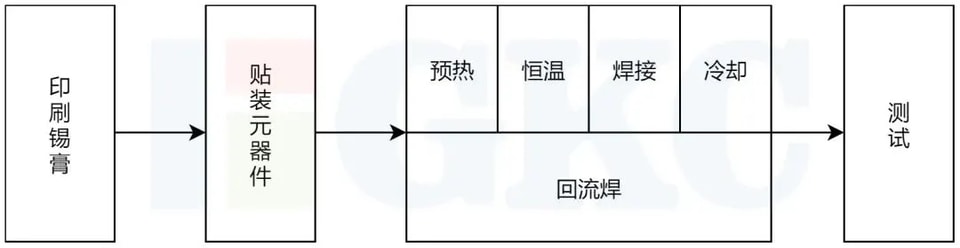

Las etapas principales del proceso de producción SMT son la impresión de pasta de soldadura, la colocación de componentes, la soldadura por reflujo y las pruebas.

Etapas clave del proceso SMT

1. Impresión de pasta de soldadura

Su función es aplicar pasta de soldadura o adhesivo para componentes sobre las almohadillas de la PCB, como preparación para soldarlos. El equipo utilizado es la impresora de pasta de soldadura, situada al inicio de la línea de producción SMT.

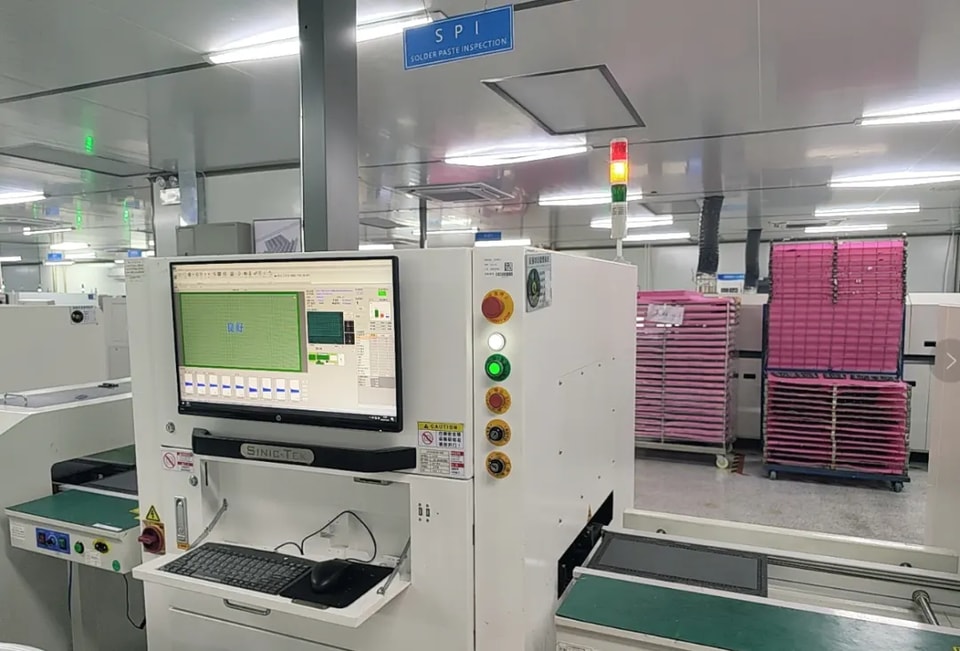

El equipo SPI inspecciona la pasta de soldadura para detectar su altura, volumen y área, así como posibles cortocircuitos y desviaciones.

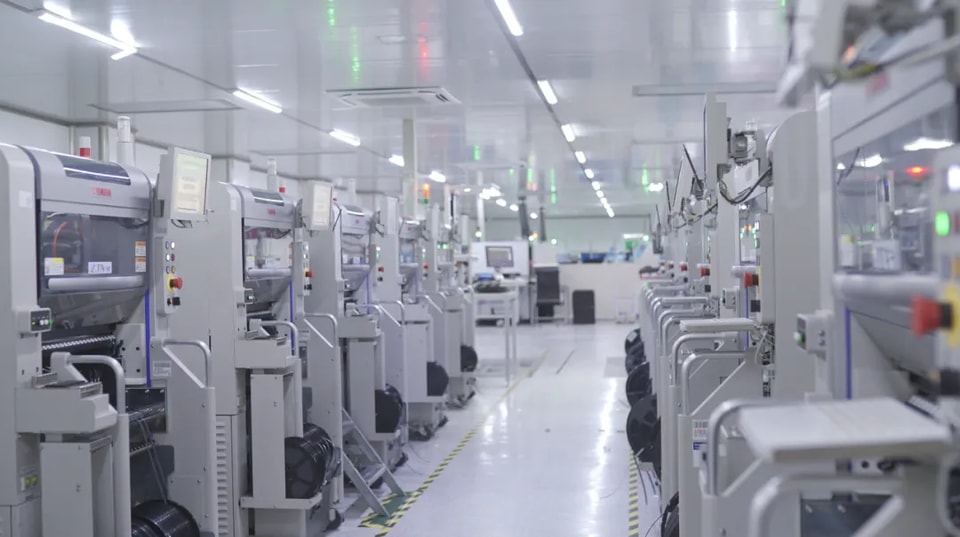

2. Montaje de componentes

Su función es colocar con precisión los componentes SMD en las posiciones correspondientes de la PCB. El equipo utilizado es la máquina de montaje de componentes, situada después de la impresora en la línea de producción SMT.

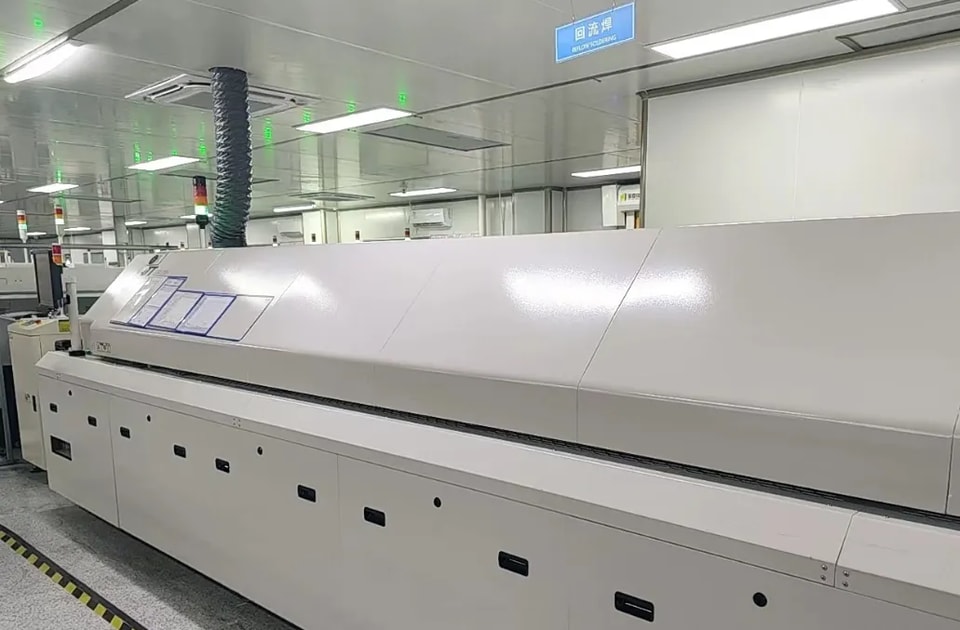

3. Soldadura por reflujo

Su función es fundir la pasta de soldadura para fijar firmemente los componentes SMD a la PCB. El equipo utilizado es el horno de reflujo, situado después de la máquina de montaje en la línea de producción SMT.

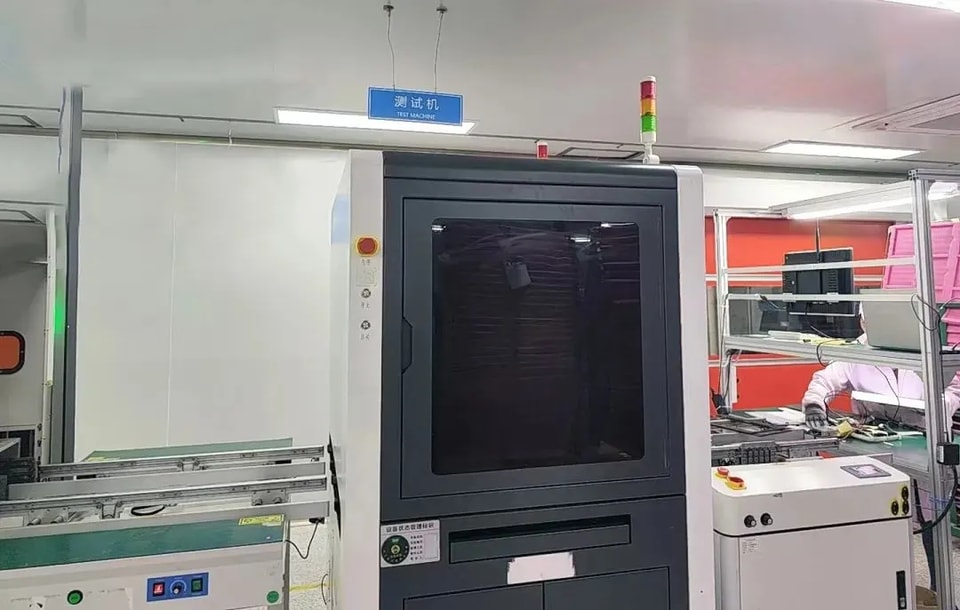

4. Inspección

Su función es comprobar la calidad de la soldadura y del montaje de la PCB. Entre los equipos utilizados se incluyen lupas, microscopios, probadores en circuito (ICT), probadores de sondas volantes, sistemas de inspección óptica automatizada (AOI), sistemas de inspección por rayos X y probadores funcionales, entre otros. Según las necesidades de inspección, estos equipos pueden instalarse en el punto adecuado de la línea de producción.
