Conozca en 3 minutos las diferencias entre los encapsulados IMD y COB

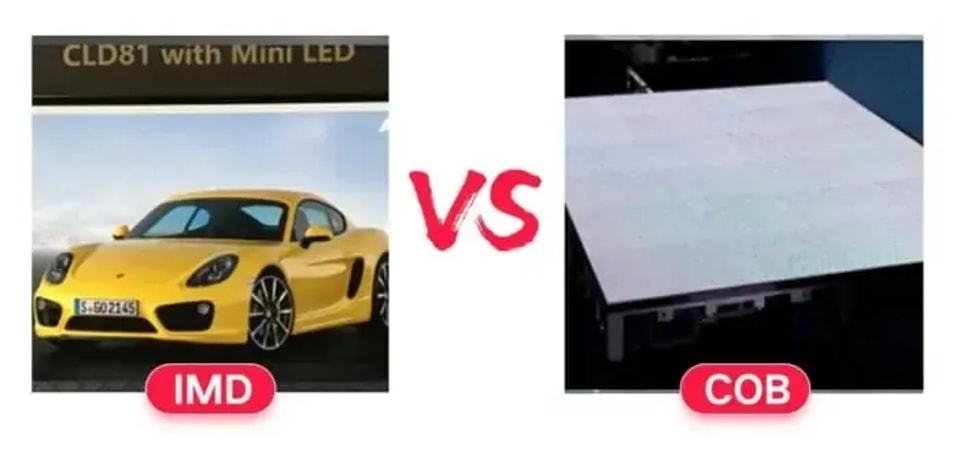

La batalla definitiva: IMD frente a COB

En los últimos años, hemos oído numerosas opiniones sobre las ventajas técnicas de COB frente a la tecnología SMD tradicional. En el centro de atención de la industria LED, COB suscita un interés constante y muchos coinciden en que tiene un gran potencial para revolucionar el sector. Sin embargo, ¿se cumplirán todas las expectativas? Tras analizar los datos generales de la industria, descubrimos que, hasta la fecha, la solución más popular para P0.9 no es SMD ni COB, sino IMD. Como un caballo oscuro, IMD se impuso mientras los otros dos competían. A continuación, presentamos más detalles sobre estas tres tecnologías.

¿Qué son?

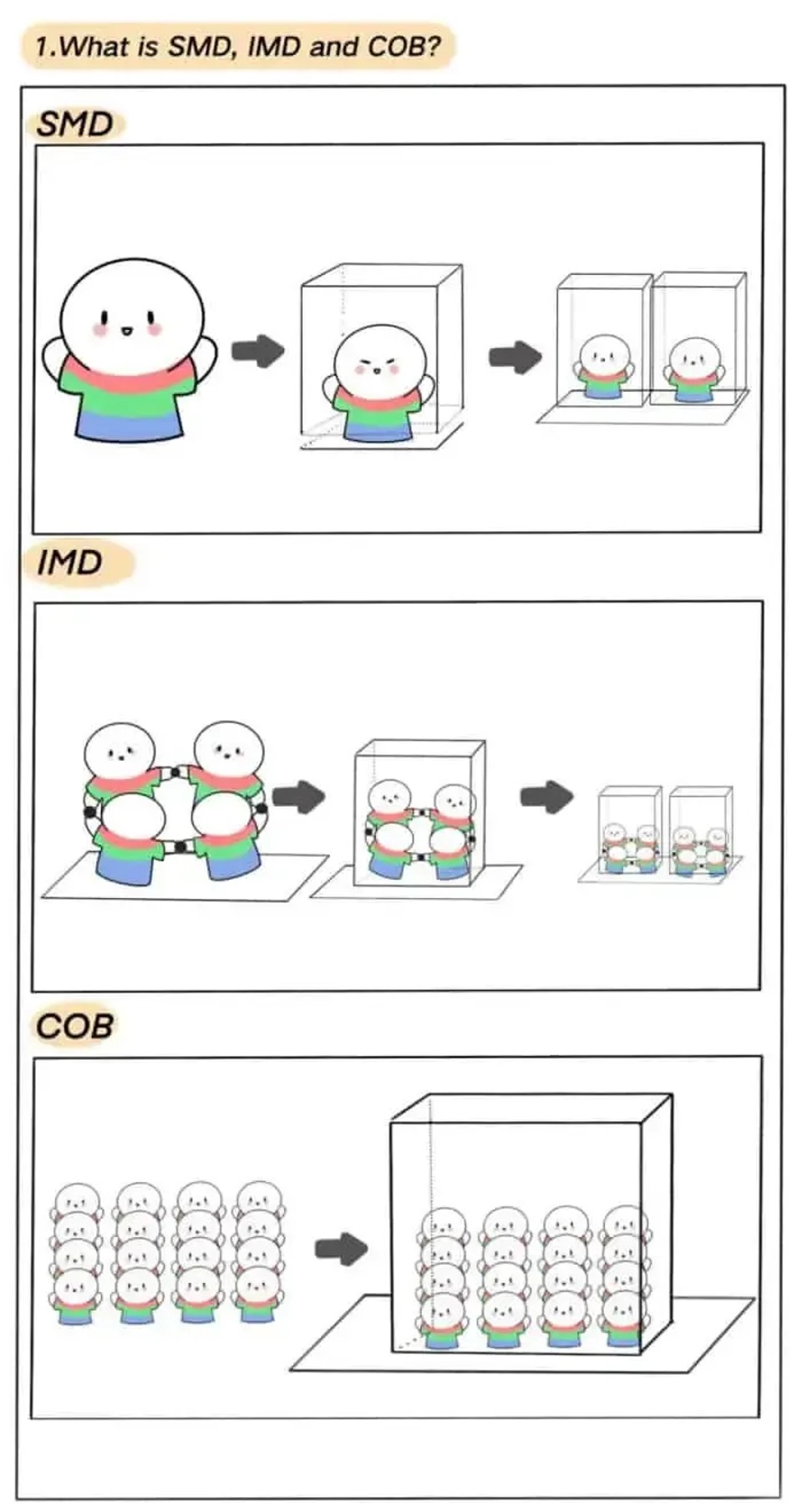

Primero, veamos en qué consiste cada una. Son tres tecnologías de encapsulado que, en términos sencillos, se diferencian por la cantidad de chips. En pocas palabras, SMD utiliza componentes individuales, mientras que COB integra el encapsulado. IMD puede considerarse un encapsulado integrado de pequeño tamaño, fabricado mediante tecnología SMT de alta velocidad. Es un producto de nueva generación que combina las ventajas de SMD y COB. Tanto por su aspecto como por su rendimiento, responde a las necesidades actuales del mercado.

En pocas palabras, SMD utiliza componentes individuales, mientras que COB integra el encapsulado. IMD puede considerarse un encapsulado integrado de pequeño tamaño, fabricado mediante tecnología SMT de alta velocidad. Es un producto de nueva generación que combina las ventajas de SMD y COB. Tanto por su aspecto como por su rendimiento, responde a las necesidades actuales del mercado.

Soluciones de pantallas LED mini desde una perspectiva técnicaMonólogo de una pantalla LED:Durante mi trayectoria, SMD ha sido la tecnología líder y mi mejor compañera. Juntos hemos presenciado la época dorada de la industria de las pantallas LED. Con el aumento de la demanda del mercado y la expansión de las aplicaciones, muchos sectores —como las pantallas profesionales, comerciales y domésticas— me necesitan. Sin embargo, cada vez le cuesta más a mi vieja amiga SMD seguir el ritmo de la evolución. (El encapsulado SMD está limitado por sus restricciones físicas: la solución más avanzada apenas alcanza P1.2, y reducir aún más el paso de píxel dispararía los costes). Entonces descubrí IMD y COB: una es una innovadora evolución de las tecnologías convencionales y la otra, una competidora con mucho talento que ha abierto su propio camino. ¿Cuál debería elegir? Hay factores decisivos para que un producto tenga una aceptación generalizada: rendimiento, coste y capacidad de producción en serie. A continuación, analizaremos las diferencias entre IMD y COB para determinar cuál tiene más posibilidades de convertirse en la tecnología dominante del futuro.

Ronda 1: Uniformidad

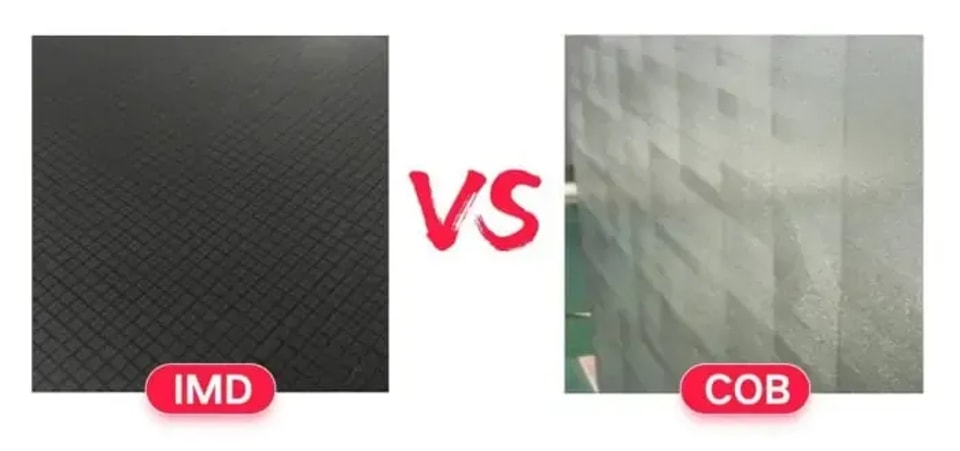

1. Uniformidad del encapsulado

IMD hereda la técnica de clasificación de SMD, perfeccionada durante años, lo que permite obtener una gran uniformidad cromática tras el montaje SMT en la aplicación final. Aunque COB también ha mejorado en este aspecto, su estabilidad no alcanza la de IMD y, en ocasiones, pueden aparecer variaciones entre lotes. En el conjunto de la industria, los niveles técnicos de las distintas fábricas de COB varían considerablemente, lo que dificulta establecer un estándar.

2. Uniformidad del color

Las pantallas LED requieren una alta uniformidad fotoeléctrica, y esta exigencia aumenta cuando la distancia de visualización es inferior a 3 metros. Al igual que con SMD tradicional, podemos inspeccionar por completo el IMD-M09T y, tras clasificarlo y agruparlo por bins, descartar los componentes con defectos eléctricos. La uniformidad fotoeléctrica puede alcanzar el mismo nivel que en 1010/0606. En COB, lo habitual para reducir las diferencias de color es adherir los chips seleccionados (método que también se aplica al IMD-M09T). Tras encenderlos, los ingenieros pueden reparar los defectos, pero no garantizar que los parámetros fotoeléctricos de todos los componentes LED se encuentren dentro de un rango razonable. Además, deben recurrir a la calibración punto por punto, cuya eficacia es limitada. Por tanto, para alcanzar el mismo nivel de uniformidad cromática, COB supone un coste muy superior al de IMD. En una batalla, el factor decisivo no es la fuerza, sino el arma.

Resultado: IMD-M09T > COB

Más información: Tanto IMD como COB deben asumir el coste de clasificación en la fase inicial y de calibración en la fase final. Sin embargo, las diferencias entre sus tecnologías de encapsulado hacen que estos costes varíen.

Ronda 2: Control de costes

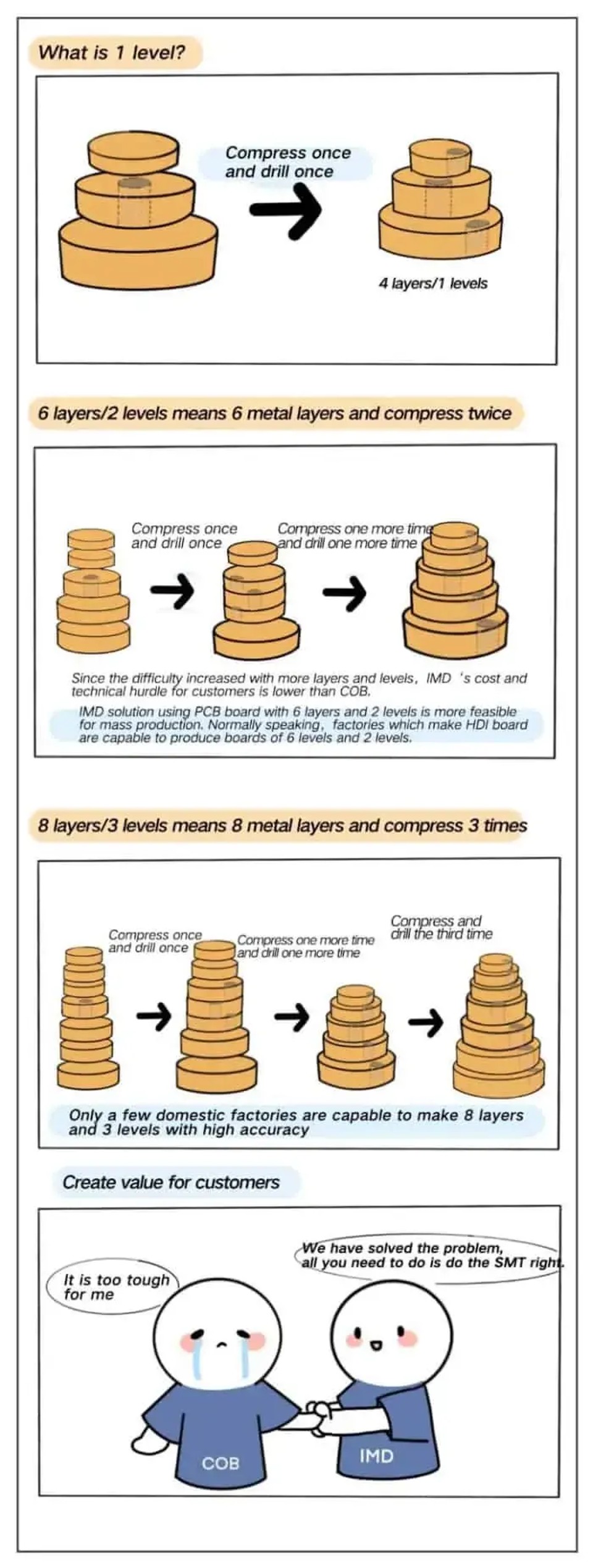

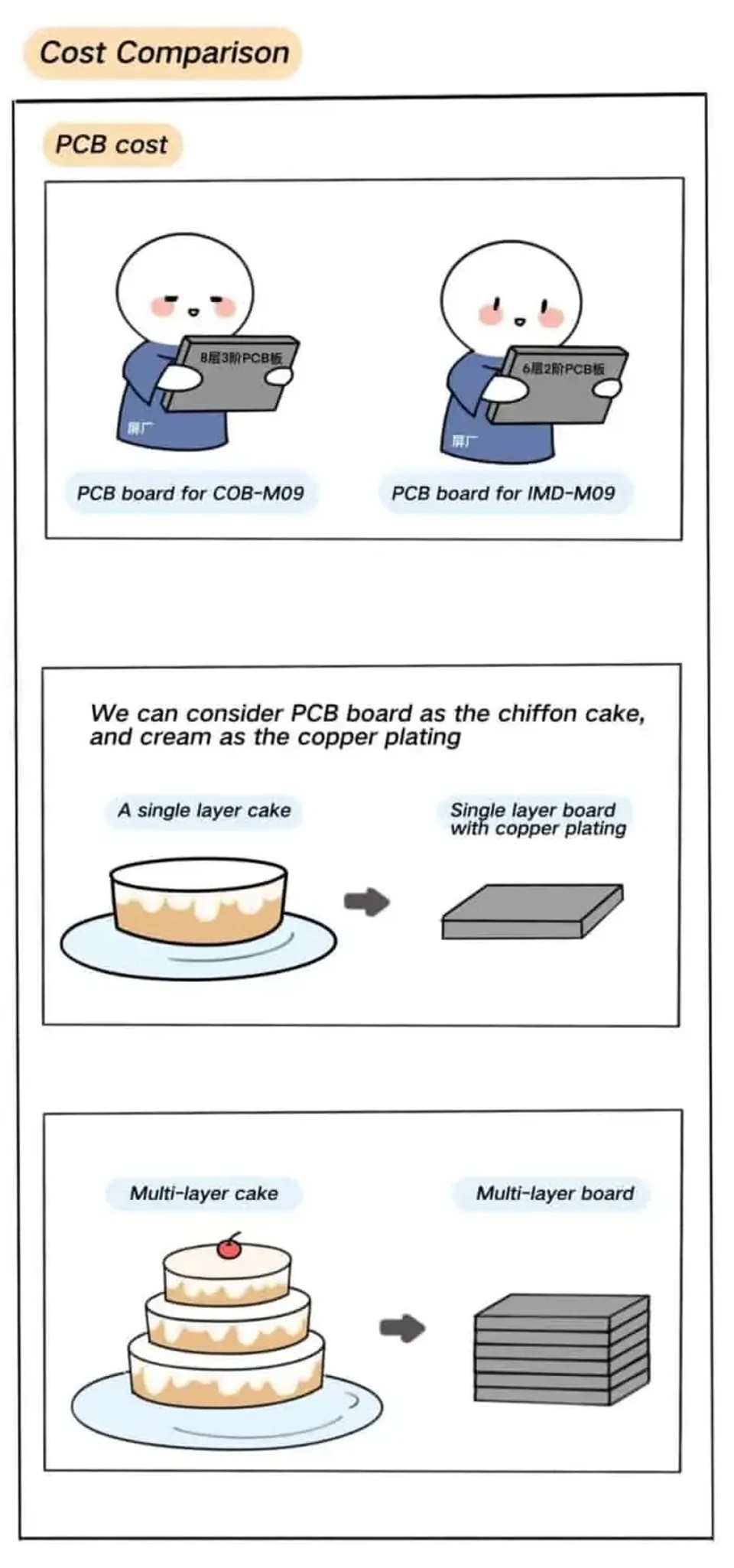

Aquí hablamos de los costes para el fabricante de pantallas: como productor de productos estándar, debe controlar los costes y aportar más valor a sus clientes. Empecemos por el coste de la placa PCB. Tomemos P0.9 como ejemplo. Normalmente, para COB-P0.9 se utilizan placas de 8 capas y 3 niveles. En el IMD-M09T, como el propio LED incorpora circuitos integrados, solo se necesitan 8 pines para 4 píxeles, lo que proporciona un 50 % más de espacio para el cableado en la PCB. Así, las fábricas que utilizan IMD-M09T solo necesitan fabricar placas de 6 capas y 2 niveles, con una reducción de precio superior al 20 %. SMD también requiere placas de 8 capas y 3 niveles, aunque exige menos precisión.Si cuesta entenderlo, veámoslo de forma más concreta: una «capa» es como las capas de un pastel de crepas, mientras que un «nivel» se refiere al proceso de fabricación.

Además, actualmente hay alrededor de mil fábricas de PCB en el país, pero solo dos o tres pueden fabricar placas de 8 capas y 3 niveles con gran precisión. Esto demuestra lo difícil que es controlar los costes y los procesos técnicos. SMD puede producirse en serie (también con placas de 8 capas y 3 niveles) porque no exige tanta precisión, lo que reduce considerablemente las barreras de entrada y permite que muchas fábricas lo fabriquen. Normalmente, las fábricas capaces de producir placas HDI también pueden fabricar las placas PCB de 6 capas necesarias para IMD. Por tanto, tanto por requisitos técnicos como por coste, la placa de 6 capas y 2 niveles que necesita IMD es más accesible que la placa de 8 capas y 3 niveles que requiere COB.

Pero los costes de una fábrica de pantallas no terminan ahí. Tras los costes de producción, veamos los costes de mantenimiento.

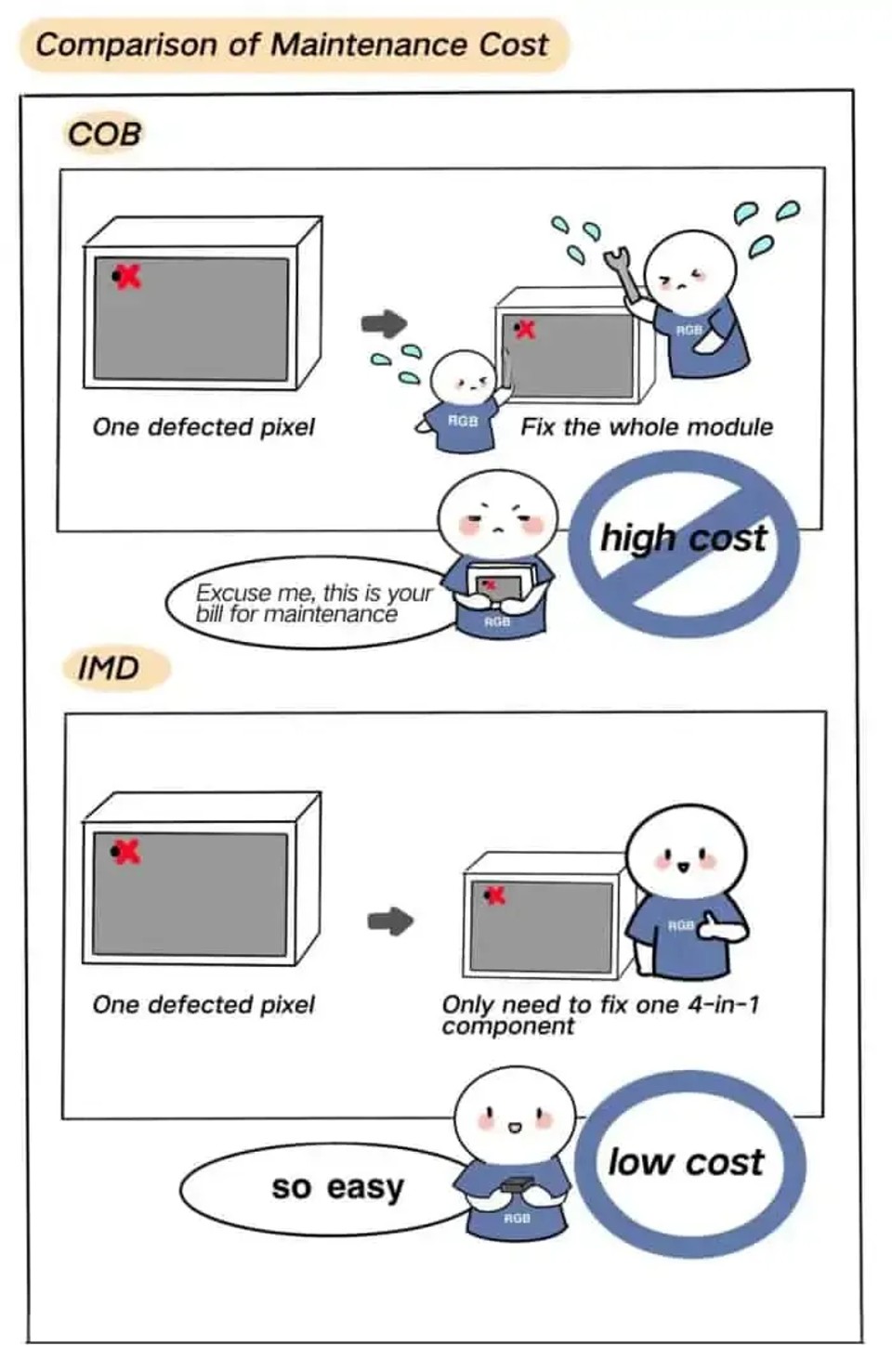

Más información: Los costes de mantenimiento dependen principalmente de la frecuencia de las reparaciones y de la mano de obra. Si es necesario reparar toda la pantalla, también hay que tener en cuenta el coste de las materias primas.

Resultado de esta ronda: IMD-M09T > COB

Ronda 3: Fiabilidad y protección

Una vez finalizado el proceso SMT, la pantalla LED debe pasar por distintas etapas de transporte antes de llegar al cliente. Por eso, la protección es un factor esencial para los fabricantes de pantallas, especialmente en el mercado del alquiler. Al ser un encapsulado integrado, COB ofrece un buen sellado. Frente a SMD, IMD ofrece una fiabilidad muy superior y satisface las exigencias actuales de los clientes. Más información: los factores que afectan a la protección de una pantalla LED incluyen: 1. La fuerza de adhesión entre la resina epoxi y la placa. 2. La resistencia de soldadura de los pines.

Resultado de esta ronda: COB > IMD-M09T

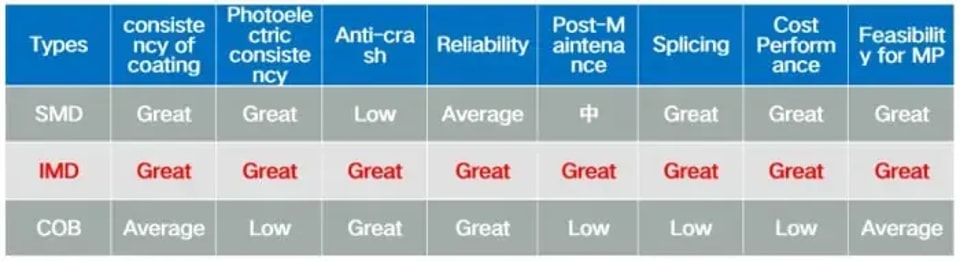

Conclusiones tras la comparación y el análisis

Desde el punto de vista del concepto y la funcionalidad, COB aún tiene margen de mejora, pero debemos reconocer que es una buena solución. Sin embargo, creemos que solo la tecnología más adecuada para el cliente final puede aportar un gran valor a toda la industria, ganar cuota de mercado y convertirse en la opción dominante.
