Principio de funcionamiento de los pines

Los pines se utilizan ampliamente para conectar placas PCB y son un tipo de conector de uso general. Por lo común, se emplean junto con conectores hembra, conectores para cables y otros componentes. Ante la competencia en el mercado de conectores de pines, algunos fabricantes reducen costes en los materiales y el recubrimiento electrolítico, lo que también puede reducir las prestaciones y la vida útil del producto.

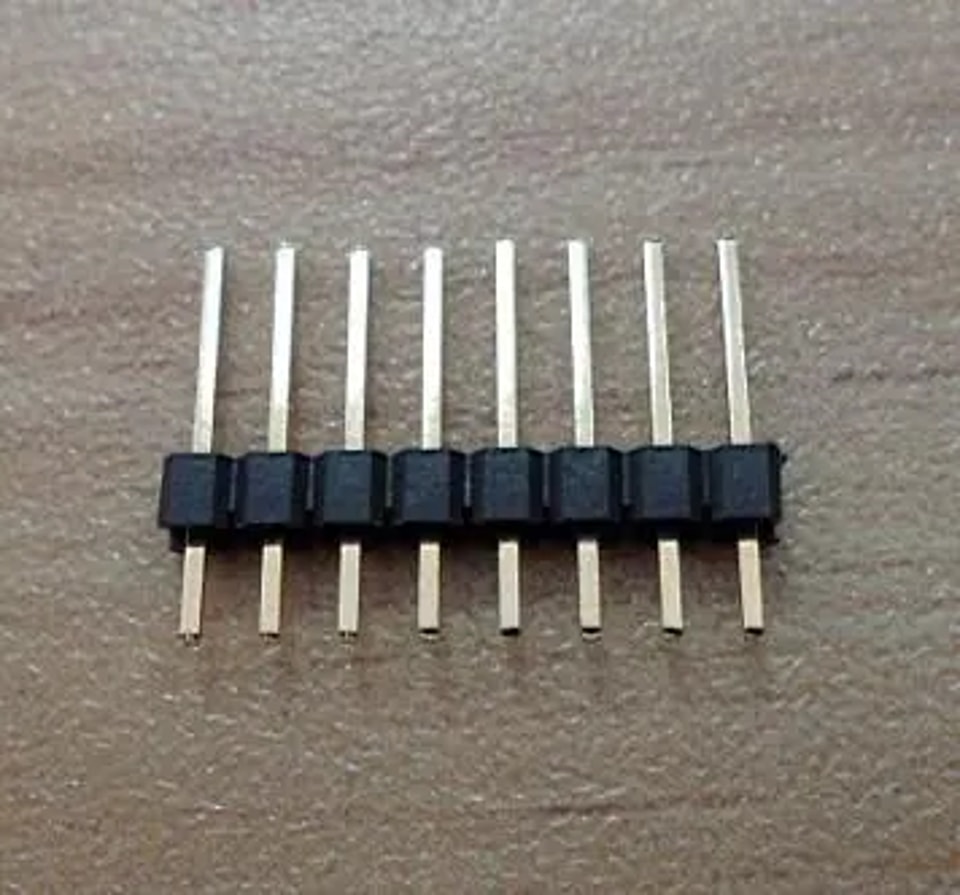

¿Qué es un conector de pines?

Una tira de pines es un conector muy utilizado en placas PCB de equipos electrónicos, electrodomésticos e instrumentos. Su función es conectar o aislar circuitos y servir de puente para transmitir corriente o señales. Suele utilizarse junto con una tira de zócalos para conectar dos placas; también puede combinarse con terminales de mazos de cables para crear una conexión placa-cable, o utilizarse por sí sola para conectar placas.

Como las especificaciones varían según el producto, hay numerosos modelos. La clasificación habitual de los conectores de pines en la industria electrónica se basa en los siguientes criterios:

Según la separación entre pines, se clasifican en cinco categorías: 2,54 mm, 2,00 mm, 1,27 mm, 1,00 mm y 0,8 mm. Según el número de filas, pueden ser de una, dos o tres filas, entre otros. Según el tipo de montaje, existen versiones SMT (horizontal o vertical) y de inserción DP (inserción directa o con retención). Según la orientación de montaje, 180° se indica con S, 90° con W y SMT con T.

Principio de funcionamiento de las tiras de pines

1. La facilidad de uso y la resistencia mecánica de las tiras de pines también son factores importantes. Los conectores suelen servir de interfaz entre la placa base PCB y los componentes externos. Las tiras de pines ofrecen una gran capacidad de carga y pueden soportar fuerzas externas considerables.

2. Los componentes montados mediante tecnología de orificio pasante son mucho más fiables que los componentes SMT equivalentes. Resisten fuerzas de tracción, compresión y choques térmicos, y es menos probable que se desprendan de la placa PCB.

3. En las instalaciones industriales, los conjuntos de pines y conectores suelen utilizarse con componentes de alta potencia, capaces de satisfacer distintas necesidades de transmisión de alta tensión y alta corriente.

4. Estas ventajas disminuyen a medida que se reduce la superficie de unión del componente a la placa PCB. Las tiras de pines se caracterizan por su diseño compacto y facilidad de montaje, y presentan diferencias evidentes de tamaño y forma de ensamblaje respecto a los pines de orificio pasante.

5. La rigidez dieléctrica se refiere a la capacidad de soportar la tensión de prueba especificada entre pines, entre contactos o entre los contactos y la carcasa.

6. Las tiras de pines convencionales pueden atenuar las interferencias electromagnéticas y ofrecer protección frente a ellas.

7. La resistencia de contacto de las tiras de pines debe ser baja, de apenas unas decenas de ohmios.

Este conector se utiliza ampliamente en placas PCB de equipos electrónicos, electrodomésticos e instrumentos. Su función es conectar o aislar circuitos y servir de puente para transmitir corriente o señales. Suele combinarse con una tira de zócalos para conectar dos placas, o con terminales de mazos de cables para crear una conexión placa-cable. También puede utilizarse por sí solo para conectar placas.
