¿Qué es la frecuencia de refresco de una pantalla LED?

¿Cuántas veces ha intentado grabar con el móvil o una cámara un vídeo que se reproduce en una pantalla LED y se ha encontrado con esas molestas líneas que impiden grabarlo correctamente?

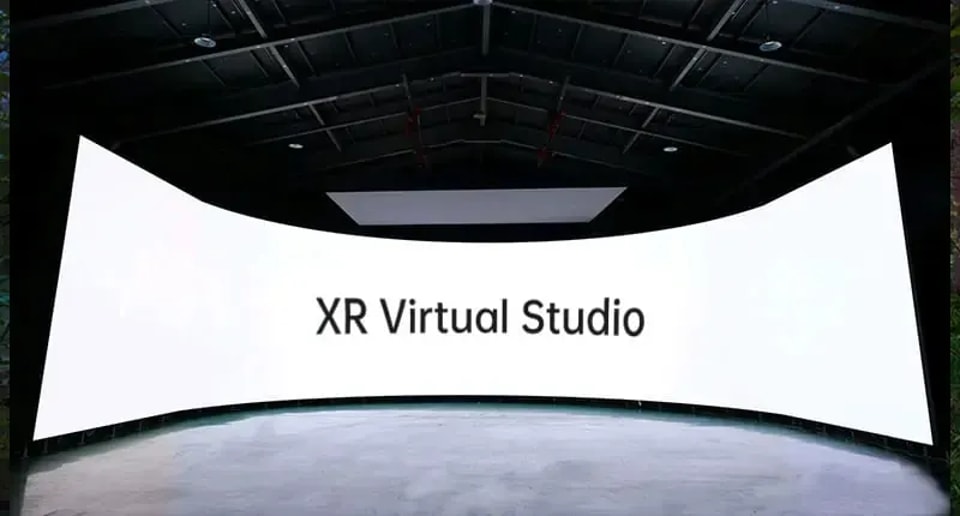

Últimamente, muchos clientes nos preguntan por la frecuencia de refresco de las pantallas LED, sobre todo por necesidades de grabación, como la fotografía virtual XR. Queremos aprovechar la ocasión para abordar este tema y explicar la diferencia entre una frecuencia de refresco alta y una baja.

Diferencia entre la frecuencia de refresco y la frecuencia de fotogramas

La frecuencia de refresco suele generar confusión y puede confundirse fácilmente con la frecuencia de fotogramas del vídeo (FPS o fotogramas por segundo).
La frecuencia de refresco y la frecuencia de fotogramas son conceptos muy parecidos. Ambas indican cuántas veces por segundo se muestra una imagen fija. Sin embargo, la frecuencia de refresco corresponde a la señal de vídeo o a la pantalla, mientras que la frecuencia de fotogramas corresponde al contenido.

La frecuencia de refresco de una pantalla LED es el número de veces por segundo que el hardware de la pantalla dibuja los datos. Se diferencia de la frecuencia de fotogramas en que incluye las veces que se vuelven a dibujar fotogramas idénticos, mientras que la frecuencia de fotogramas mide cuántas veces la fuente de vídeo puede enviar a la pantalla un fotograma completo con datos nuevos.

La frecuencia de fotogramas de un vídeo suele ser de 24, 25 o 30 fotogramas por segundo. Por lo general, el ojo humano percibe como fluida cualquier frecuencia superior a 24 fotogramas por segundo. Gracias a los avances tecnológicos recientes, ahora se pueden ver vídeos a 120 fps en cines, ordenadores e incluso teléfonos móviles, por lo que cada vez se graba a frecuencias de fotogramas más altas.

Entonces, ¿qué significa la frecuencia de refresco?

La frecuencia de refresco puede ser vertical u horizontal. Por lo general, cuando se habla de la frecuencia de refresco de una pantalla se hace referencia a la vertical, es decir, al número de veces por segundo que el haz electrónico vuelve a explorar la imagen en la pantalla LED.

En términos sencillos, es el número de veces por segundo que la pantalla LED vuelve a dibujar la imagen. La frecuencia de refresco se mide en hercios, cuyo símbolo suele abreviarse como «Hz». Por ejemplo, una frecuencia de refresco de 1920 Hz significa que la imagen se actualiza 1920 veces en un segundo.

Diferencias entre una frecuencia de refresco alta y una baja

Cuantas más veces se actualiza la pantalla, más fluido es el movimiento de las imágenes y menor es el parpadeo.

Lo que se ve en una pantalla LED de gran formato son, en realidad, varias imágenes estáticas diferentes. La sensación de movimiento se debe a que la pantalla LED se actualiza constantemente, lo que crea la ilusión de un movimiento natural.

Como el ojo humano retiene las imágenes durante un breve instante, cada imagen nueva aparece justo antes de que se desvanezca la impresión de la anterior en el cerebro. Y, dado que las imágenes apenas difieren entre sí, se enlazan para crear un movimiento fluido y natural, siempre que la pantalla se actualice con suficiente rapidez.

Una mayor frecuencia de refresco de la pantalla garantiza imágenes de alta calidad y una reproducción de vídeo fluida. Así podrá comunicar mejor los mensajes de su marca y sus productos al público objetivo y causar una impresión duradera.

Por el contrario, si la frecuencia de refresco de la pantalla es baja, las imágenes de la pantalla LED se verán poco naturales. También pueden aparecer parpadeos, «líneas negras de escaneo», imágenes rasgadas o con estelas, así como «mosaicos» o imágenes fantasma de distintos colores. Estos efectos no solo perjudican la reproducción de vídeo y la fotografía: el parpadeo simultáneo de decenas de miles de LED puede causar molestias al mirar la pantalla e incluso dañar la vista.

Una frecuencia de refresco baja puede causar fatiga visual y dejar una mala impresión de su marca.

¿Es mejor una frecuencia de refresco alta en las pantallas LED?

La frecuencia de refresco de una pantalla LED indica cuántas veces por segundo el hardware puede reproducir su contenido. Una frecuencia más alta hace que el movimiento se vea más fluido y nítido en los vídeos, sobre todo en escenas oscuras con movimientos rápidos. Además, las pantallas con una frecuencia de refresco superior son más adecuadas para contenidos con una mayor velocidad de fotogramas.

Por lo general, una frecuencia de refresco de 1920 Hz es suficiente para la mayoría de las pantallas LED. Si la pantalla debe mostrar vídeos de acción a gran velocidad o se va a grabar con una cámara, necesita una frecuencia superior a 2550 Hz.

La frecuencia de refresco depende del circuito integrado controlador utilizado. Con un controlador convencional, la frecuencia es de 960 Hz para pantallas a todo color y de 480 Hz para pantallas monocromáticas y de dos colores. Con un controlador de doble enclavamiento, supera los 1920 Hz. Y con un controlador PWM de alta definición y alto rendimiento, puede alcanzar los 3840 Hz o más.

Un controlador PWM de alta definición y alto rendimiento permite alcanzar una frecuencia de refresco LED de ≥ 3840 Hz. La imagen se ve estable y fluida, sin ondas, retrasos ni parpadeos perceptibles. Además de ofrecer una excelente calidad de imagen, protege la vista de forma eficaz.

En aplicaciones profesionales, es fundamental contar con una frecuencia de refresco muy alta. Esto resulta especialmente importante en espectáculos, medios de comunicación, eventos deportivos y producción virtual, entre otros, cuando el contenido se graba con cámaras profesionales. Sincronizar la frecuencia de refresco con la frecuencia de grabación de la cámara permite obtener una imagen impecable y evitar el parpadeo. Normalmente, las cámaras graban a 24, 25, 30 o 60 fps, por lo que la frecuencia de refresco de la pantalla debe ser un múltiplo de la velocidad de fotogramas. Si sincronizamos el instante de grabación con el cambio de imagen en pantalla, podemos evitar que aparezcan bandas negras durante la grabación.

Diferencias entre las pantallas LED con frecuencias de refresco de 3840 Hz y 1920 Hz

Por lo general, a 1920 Hz el ojo humano apenas percibe el parpadeo, por lo que esta frecuencia es suficiente para la publicidad y la reproducción de vídeos.

Una pantalla LED con una frecuencia de refresco de al menos 3840 Hz ofrece una imagen estable al grabarla con una cámara. Reduce eficazmente las estelas y el desenfoque en escenas con movimientos rápidos, y mejora la nitidez y el contraste para lograr vídeos más definidos y fluidos, cómodos de ver durante largos periodos. La corrección gamma inversa y la corrección de brillo punto por punto hacen que las imágenes dinámicas sean más realistas y naturales, con una uniformidad constante.

Por eso, a medida que la tecnología sigue avanzando, creo que la frecuencia de refresco estándar de las pantallas LED llegará a 3840 Hz o más y acabará convirtiéndose en la norma del sector.

Por supuesto, una frecuencia de refresco de 3840 Hz supone un coste mayor. Puede elegir la opción más adecuada según el uso previsto y el presupuesto.

¿Cómo se puede aumentar la frecuencia de refresco?

1. Utilice hardware de mayor calidad y un circuito integrado controlador de gama alta. Un buen diseño de la placa de circuito impreso también puede ayudar a aumentar la frecuencia de refresco.
2. Cambie el modo de escaneo y utilice más circuitos integrados controladores para aumentar la capacidad de procesamiento y almacenamiento temporal de datos.
3. Utilice un software de calidad, como NovaStar. Esto puede mejorar considerablemente la frecuencia de refresco.

Hay que tener en cuenta que, a diferencia de lo que ocurre con la escala de grises, una frecuencia de refresco excesivamente alta conlleva ciertos riesgos. Cuanto mayor sea, más calidad se exige a los LED. Si estos no son de buena calidad, podrían no soportar el efecto de una frecuencia elevada y dañarse con facilidad. Lo habitual es configurar la frecuencia por debajo del máximo establecido en fábrica —por ejemplo, 3840 Hz—, ya que superarlo puede acortar la vida útil de los LED.

Conclusión

Tanto si necesita una pantalla LED publicitaria para interiores como para exteriores —para reforzar su marca, presentar vídeos, retransmitir contenidos o realizar filmaciones virtuales—, elija una pantalla con una frecuencia de refresco alta y sincronizada con la velocidad de fotogramas de la cámara. Así obtendrá imágenes de gran calidad, nítidas e impecables.
