Pantalla LED de alquiler R1
Sistema LED modular de alquiler para conciertos, festivales, presentaciones y eventos. Disponible con gabinetes de 500 × 500 / 500 × 1000 mm, pasos para interior y exterior, y opciones de empalme curvo y en ángulo recto.
Correo electrónico:support@gkc-led.com
Teléfono:+86 177 0588 5572
Descripción general
Características
Especificaciones
Entrega
Personalizar
Descripción general
Descripción general
Pantalla LED de alquiler R1
R1 es un sistema modular de pantallas LED diseñado para grandes eventos en interiores y exteriores: conciertos, festivales de música, lanzamientos comerciales y celebraciones públicas. Sus principales ventajas son la instalación rápida, la adaptación flexible y el funcionamiento estable. Incorpora una caja de control independiente con cierre a presión y permite ensamblajes curvos y en ángulo recto.
- Fácil de instalar
- Admite empalmes en ángulo recto y en arco
- Diseño delgado y ligero
- Caja de control independiente con cierre a presión
- Versiones para interior y exterior
Características

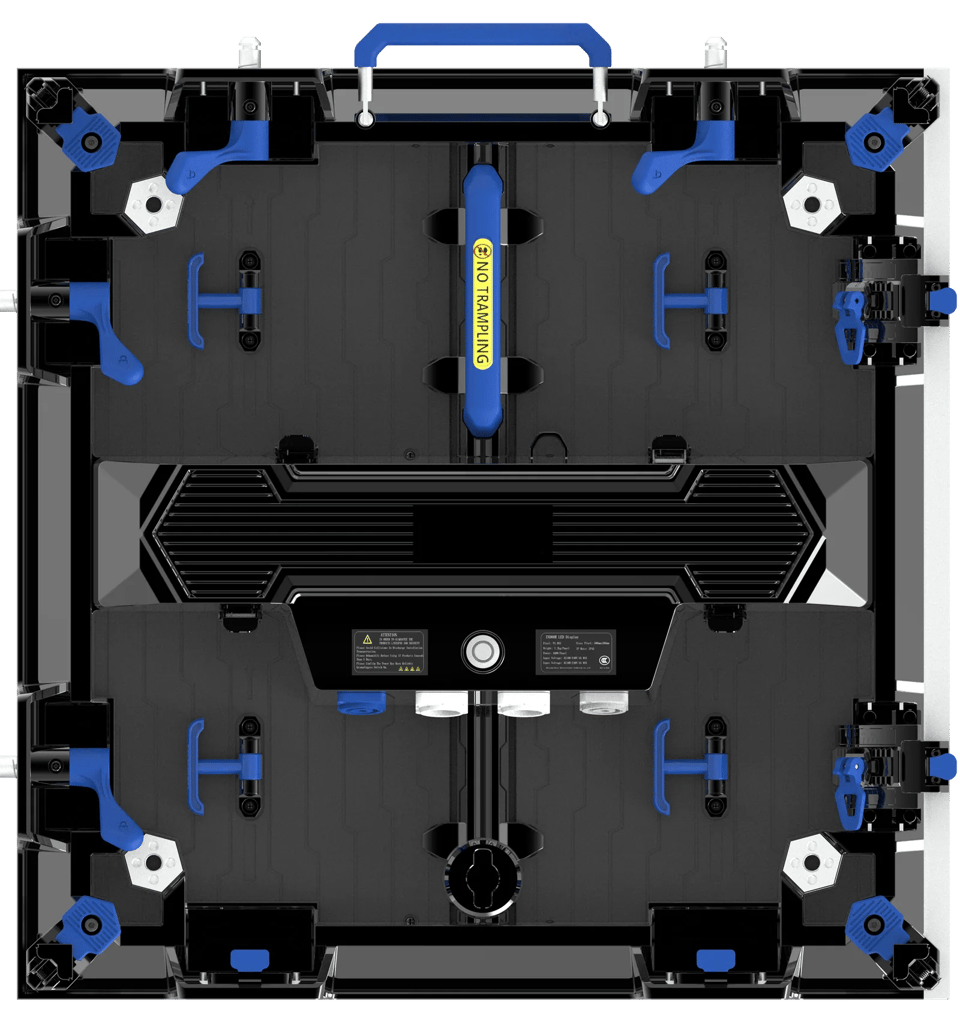

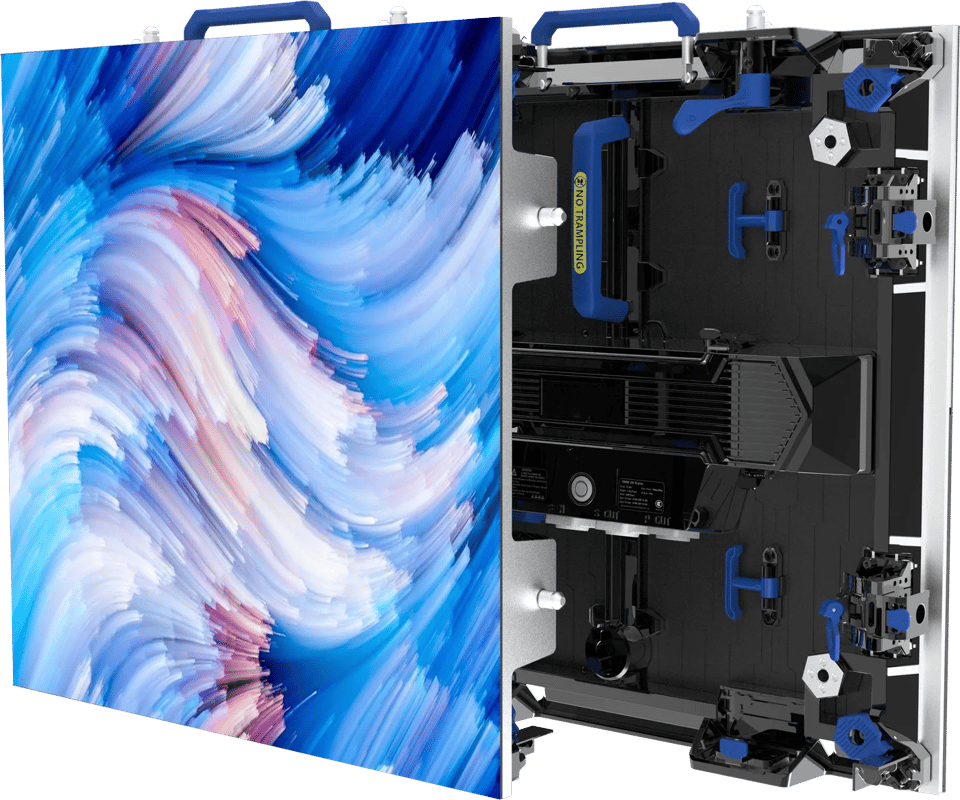

Estructura del gabinete

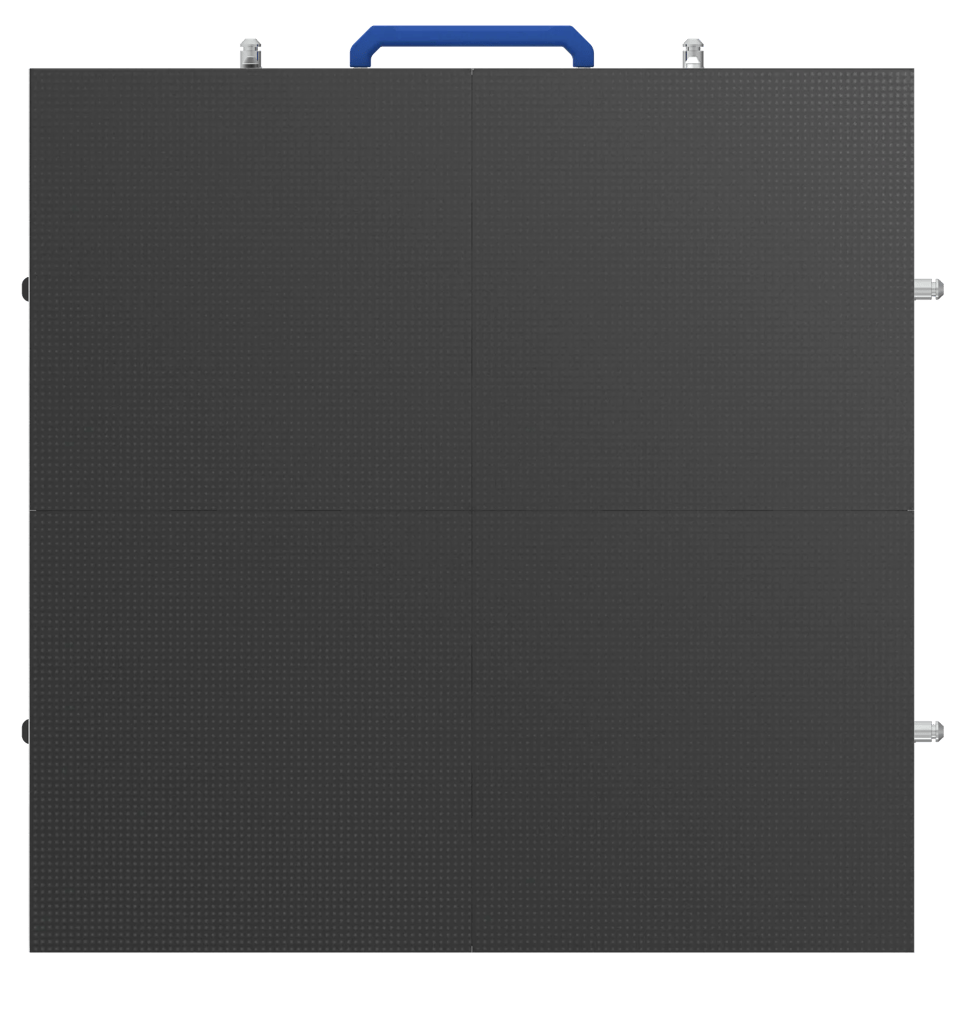

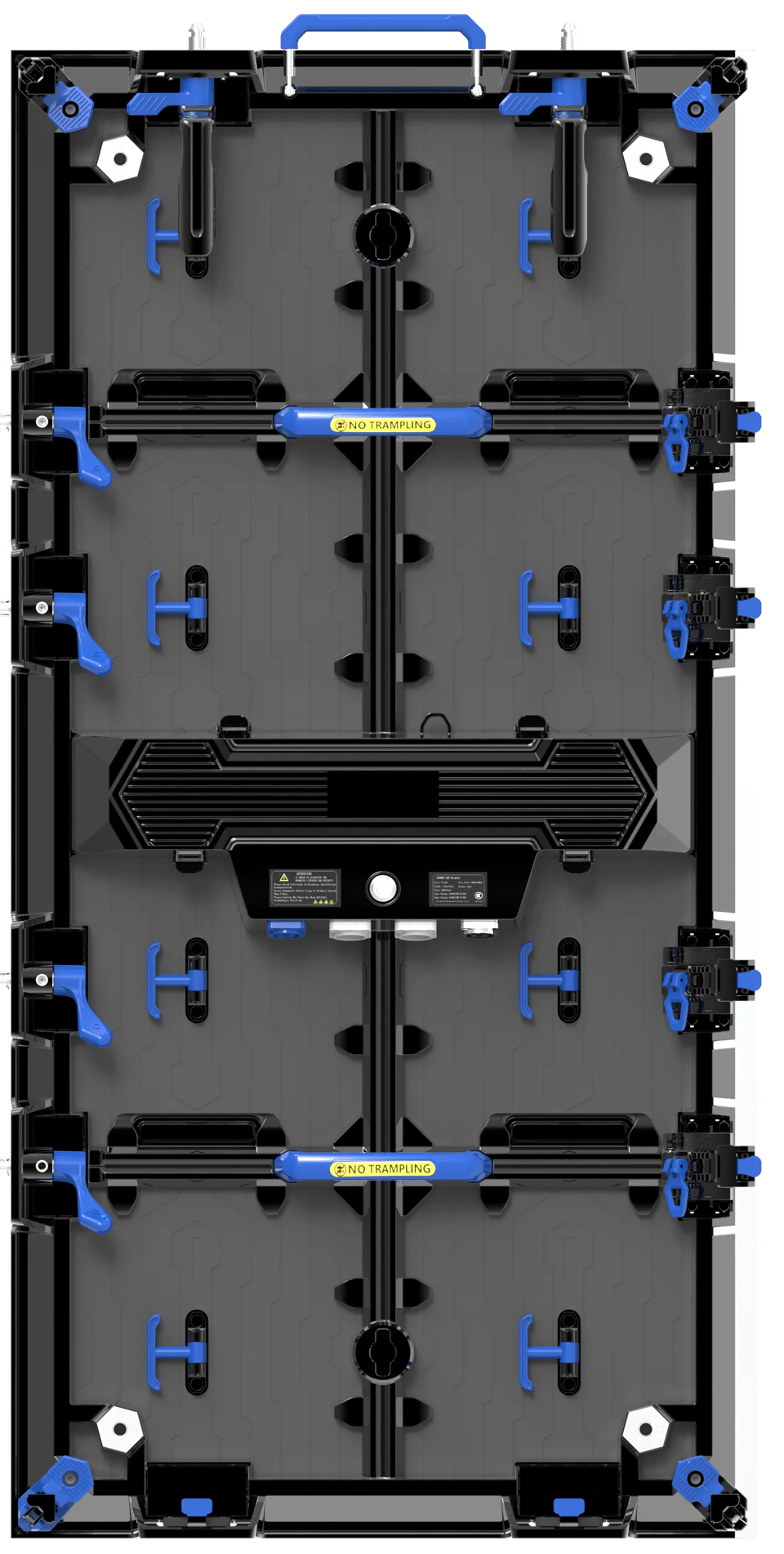

Dos tamaños de gabinete: 500 × 500 mm (8 kg) y 500 × 1000 mm (13 kg).
- Asas: superior, central y para módulos.
- Cierres: cierre superior para suspensión, cierre de posicionamiento rápido, cierre curvo y pestillo inferior.
- Seguridad: protectores de esquinas, gancho para cuerda de seguridad y señal de seguridad.
- Conexiones: conectores tipo aviación, botón de prueba y etiqueta de identificación del producto.
- Orificios de montaje para ensamblajes de formas irregulares y orificios de conexión para el bastidor de apilamiento.
Detalles del gabinete
Cierre radial (±10°)
Cinco marcas de arco permiten diferentes configuraciones curvas.
Cierre rápido
Se bloquea girándolo con una sola mano, sin necesidad de herramientas.
Protector de esquinas anticolisión
Se despliega con un clic para proteger los módulos de golpes durante el transporte.
Posicionamiento magnético de alta resistencia (opcional)
Acerque los gabinetes y se alinearán automáticamente mediante imanes.
Empalme versátil para cualquier entorno
De superficies planas a estructuras tridimensionales: una pantalla que se adapta a múltiples diseños creativos.
- Pantallas rectas, curvas cóncavas y convexas, esquinas de 90° y combinaciones horizontales y verticales.
- Cubos, formas en S y otras figuras irregulares, además de ajuste dinámico de superficies.

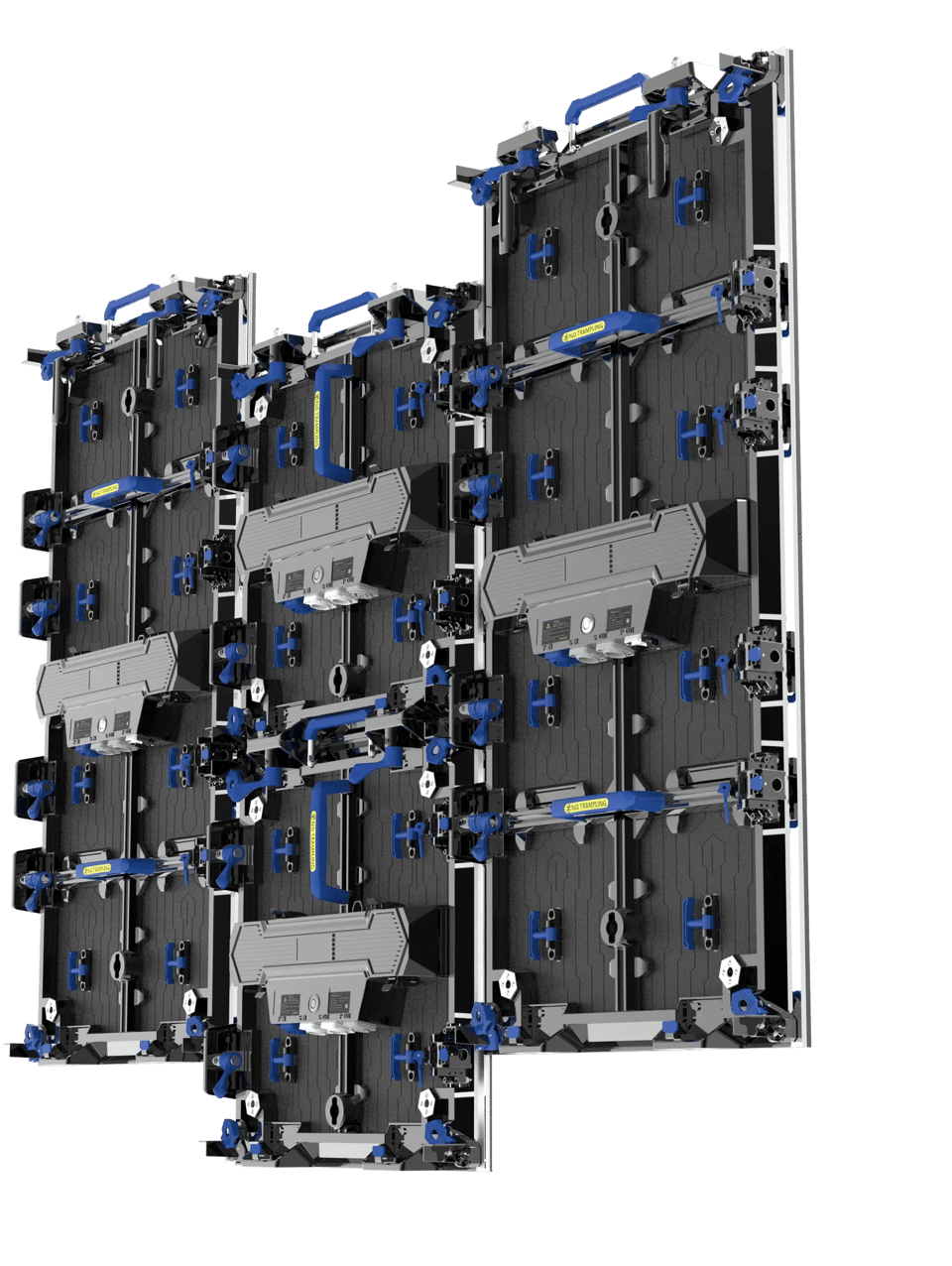

- Los gabinetes de 500 y 1000 se ensamblan entre sí.

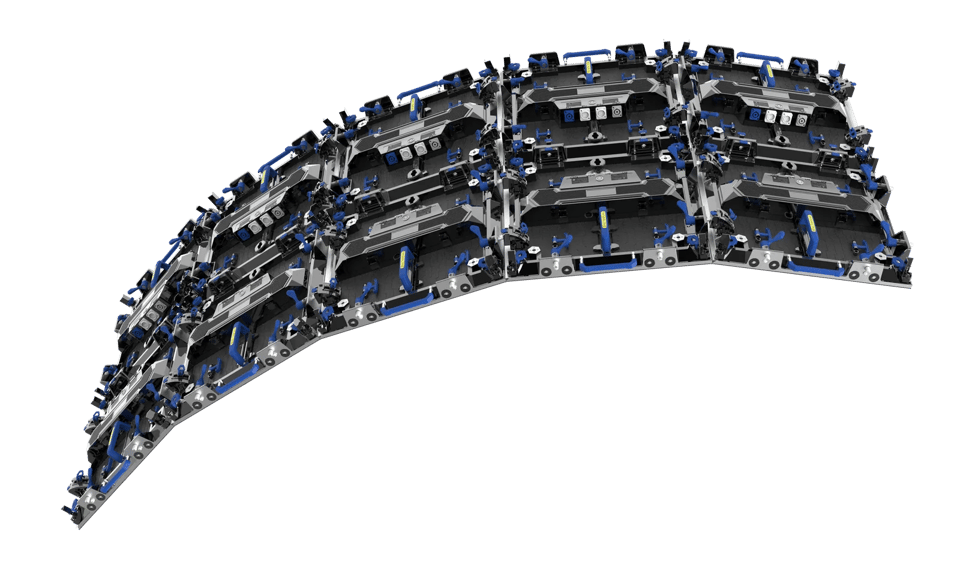

- Arcos cóncavos y convexos, con ángulos de montaje de ≤ ±10°.

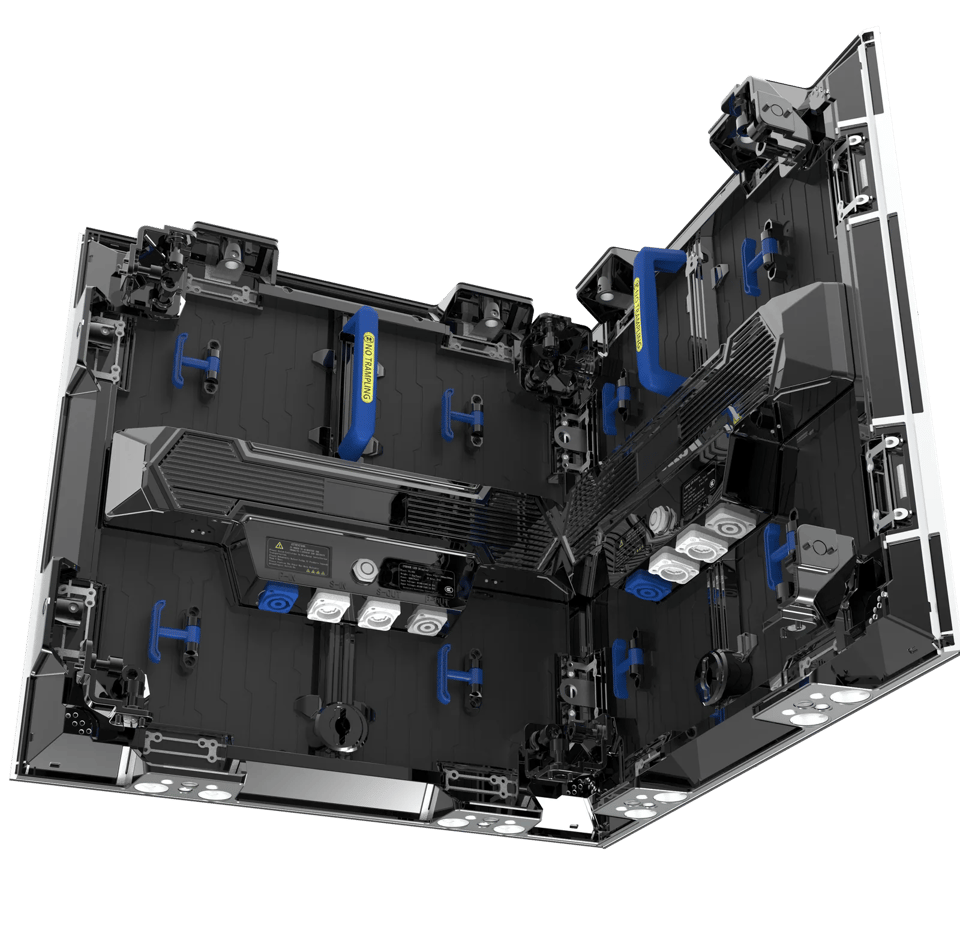

- Empalme en ángulo recto de 90°.
- Ideal para pantallas curvas en escenarios, cubos 3D en salas de exposición corporativas y paredes en forma de L para retransmisiones en directo de eventos deportivos.

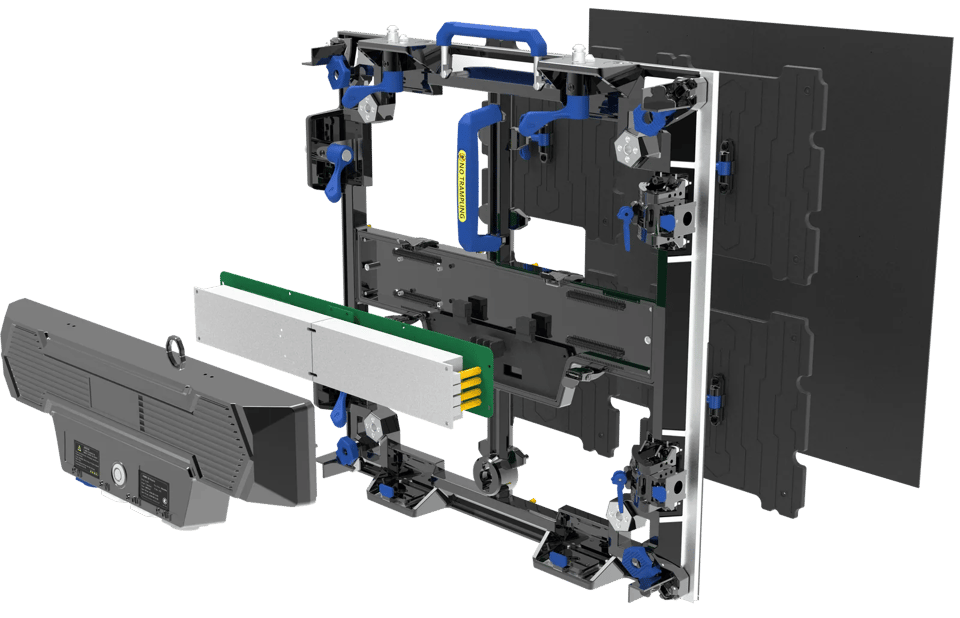

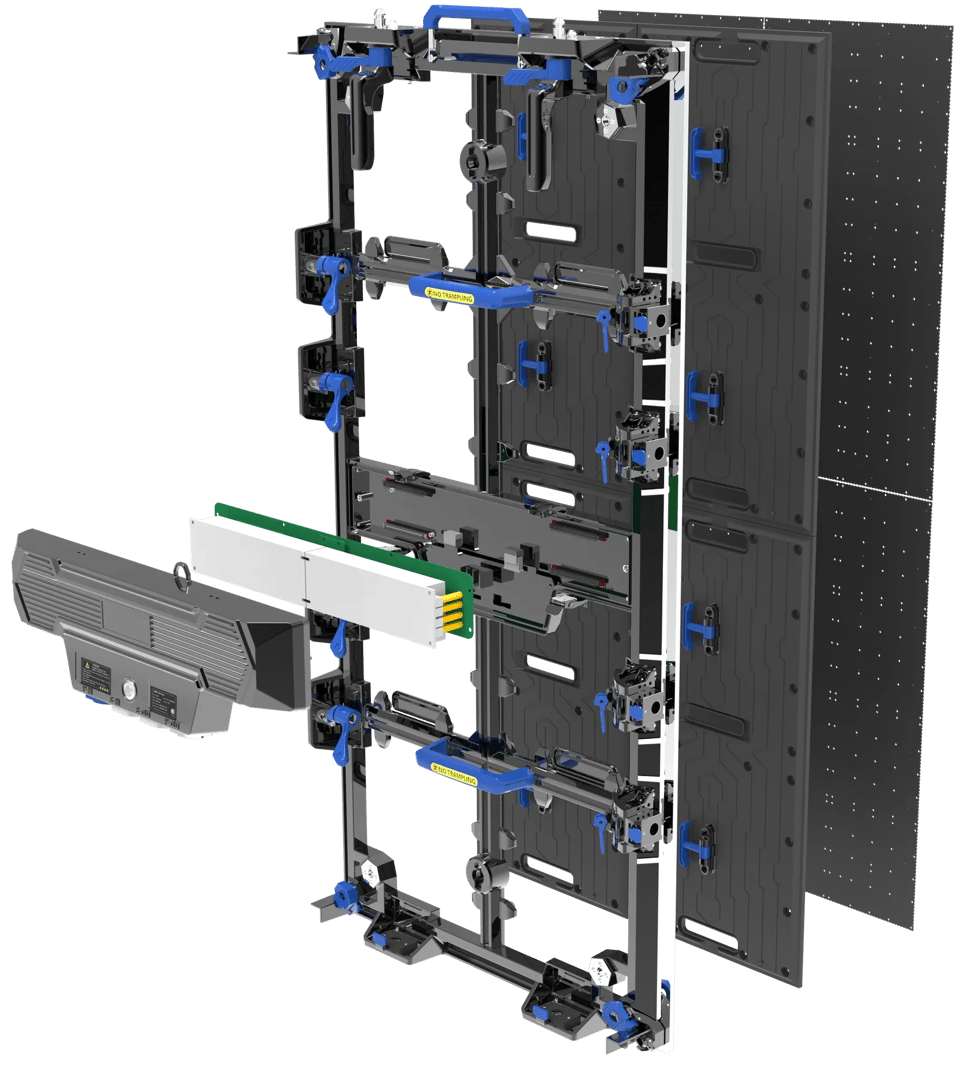

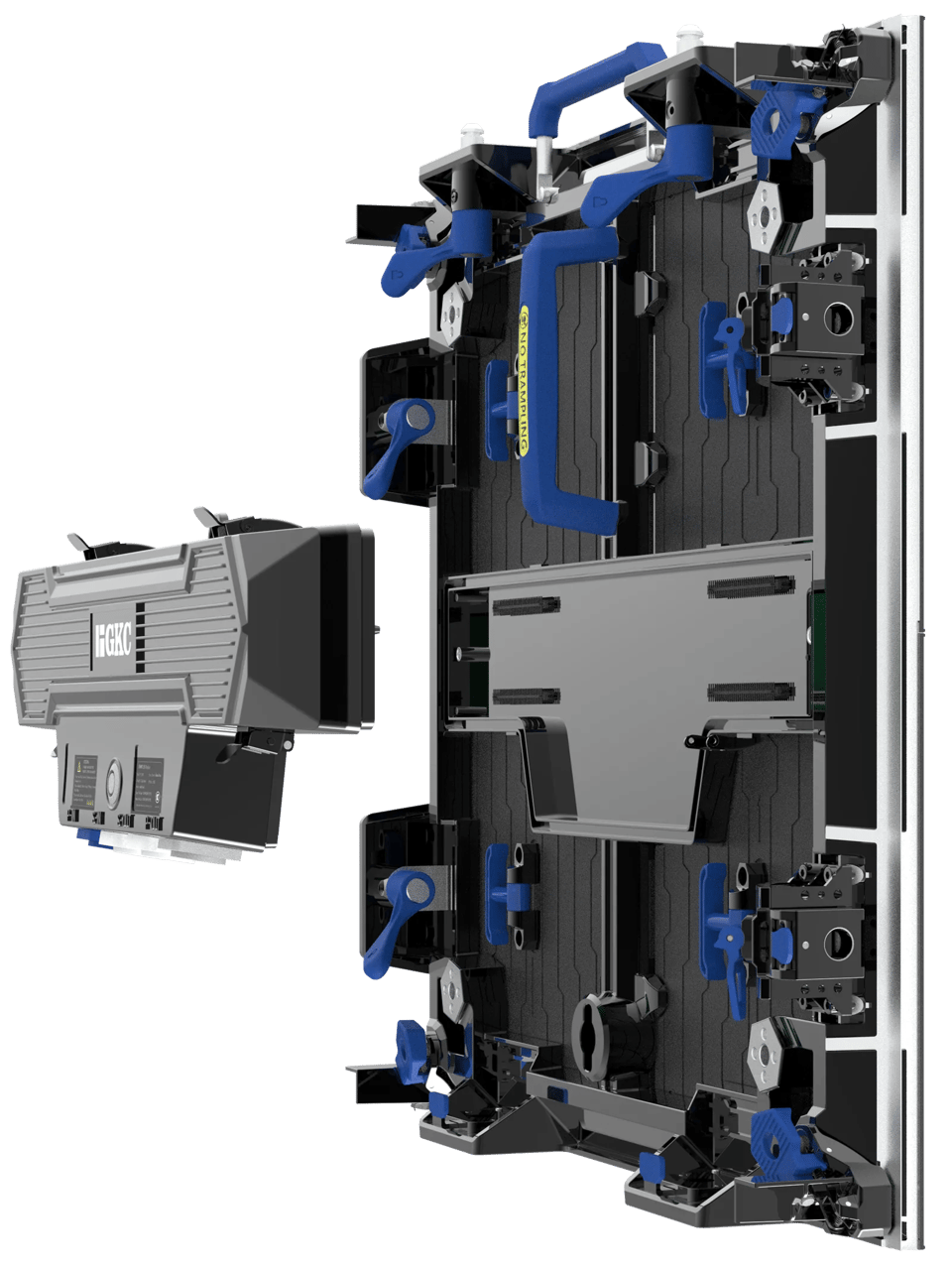

Caja de control independiente
Fácil mantenimiento y alta estabilidad.
- Diseño dividido: la fuente de alimentación, la tarjeta receptora y la placa base se instalan por separado en la caja de control.
- Reduce el cableado un 50 %, mejora la disipación del calor y la estabilidad, y disminuye considerablemente la tasa de fallos.
- Estructura de liberación rápida con cierre a presión: se desmonta en 3 segundos y permite sustituir módulos individuales sin herramientas.
- Mejora la eficiencia del mantenimiento in situ en un 80 %.
- La redundancia de doble alimentación y la compatibilidad con voltajes de todo el mundo garantizan un funcionamiento estable y sin zonas muertas.
- La amplia entrada de CA de 90–260 V, apta para todo el mundo, ayuda a evitar apagones de pantalla durante el funcionamiento.
Diseño modular en toda la serie
Reduce los costes de mantenimiento en un 60 %.
- Los modelos 500 y 1000 comparten fuentes de alimentación, tapas traseras, placas LED y cables totalmente intercambiables.
- Un 60 % menos de tipos de repuestos, lo que reduce el capital inmovilizado en inventario.
- Aumenta la eficiencia del mantenimiento en un 80 %: la sustitución in situ solo lleva 3 minutos.

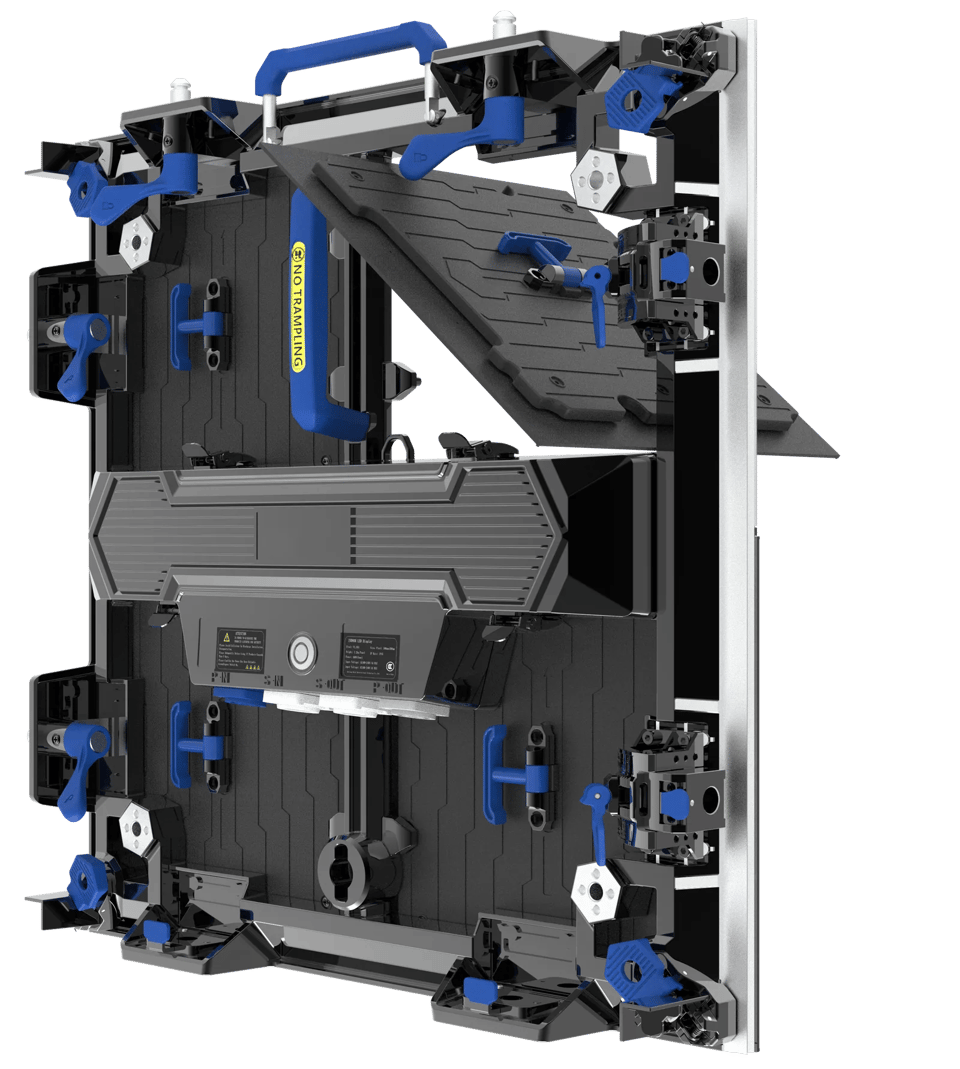

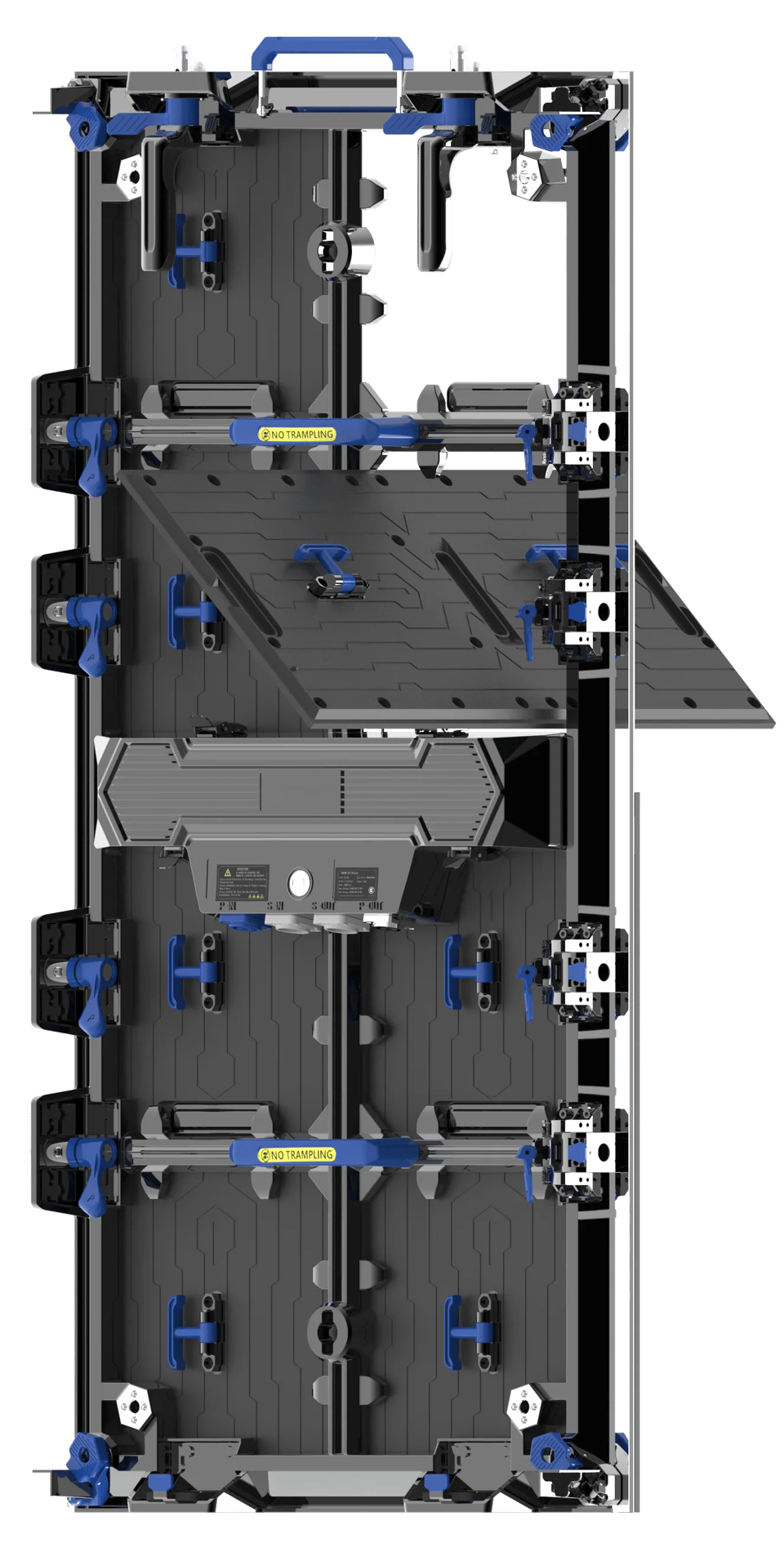

Mantenimiento frontal y trasero
Las versiones para interior y exterior se instalan de la misma manera.
- La caja de control y los módulos permiten el mantenimiento tanto por delante como por detrás, en interiores y exteriores.
- En espacios interiores reducidos, el acceso por cualquiera de los lados evita los problemas derivados de la falta de espacio.
- En exteriores, basta con realizar operaciones sencillas para localizar fallos y sustituir piezas, sin herramientas ni procedimientos complejos.
Accesorios opcionales
Una amplia gama de accesorios opcionales adapta la versión estándar a más aplicaciones y necesidades de los clientes.
Módulo HOB
El gabinete para interiores puede equiparse con un módulo HOB.

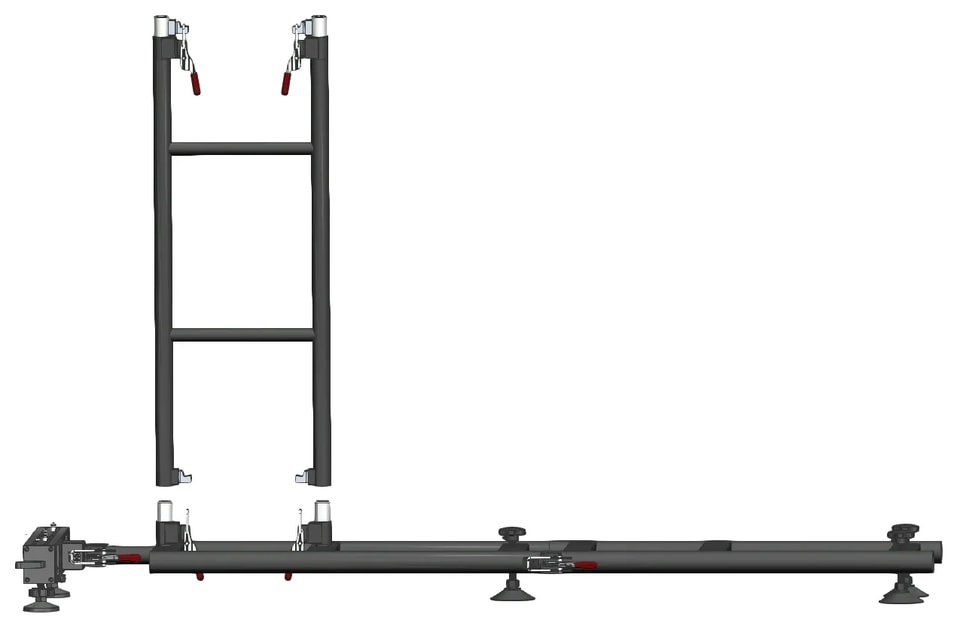

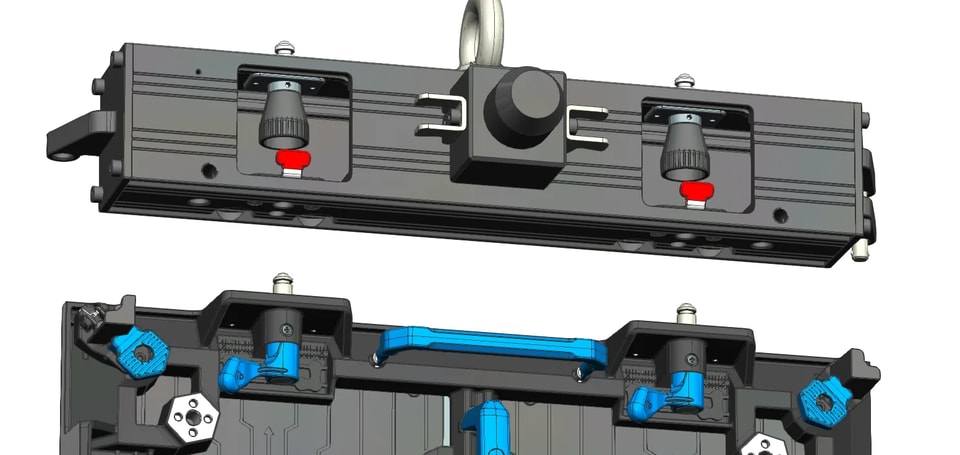

Soporte de elevación
Soporte de elevación opcional con instalación de cierre rápido.
Soporte de apilado
Soportes de apilado opcionales con instalación de cierre rápido, fáciles de mover, desmontar y montar.
Métodos de instalación

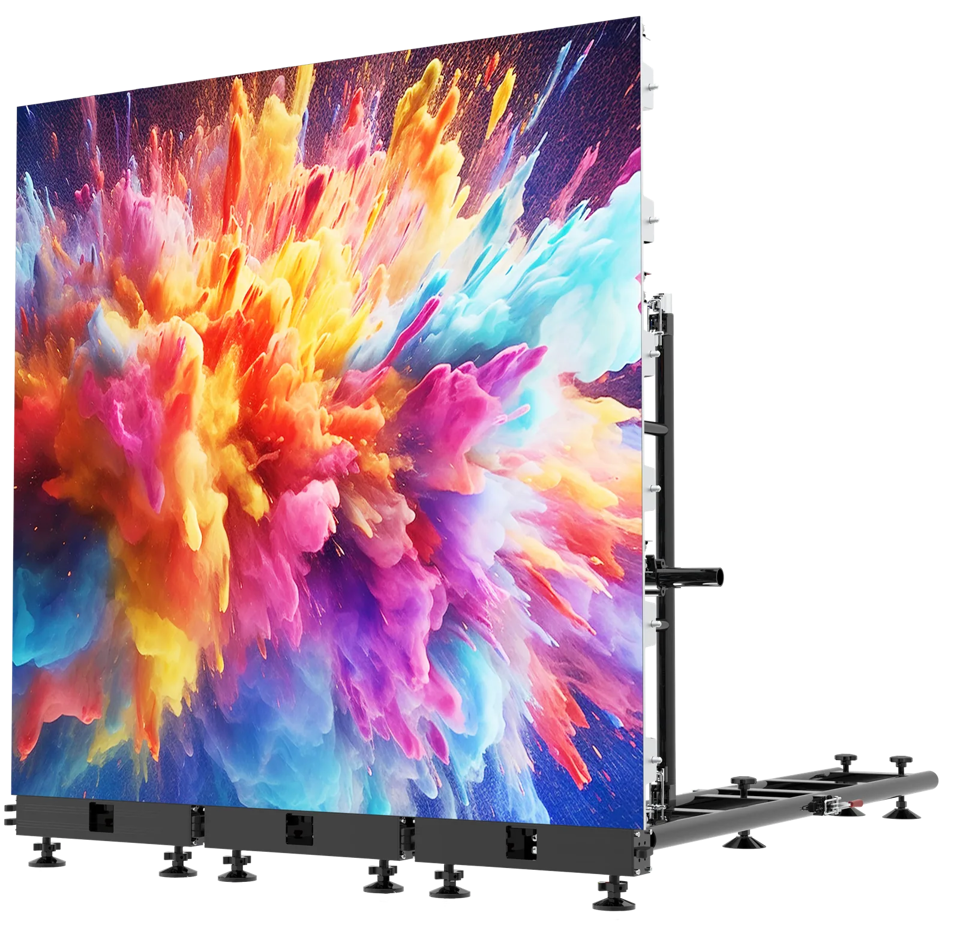

- Apilado

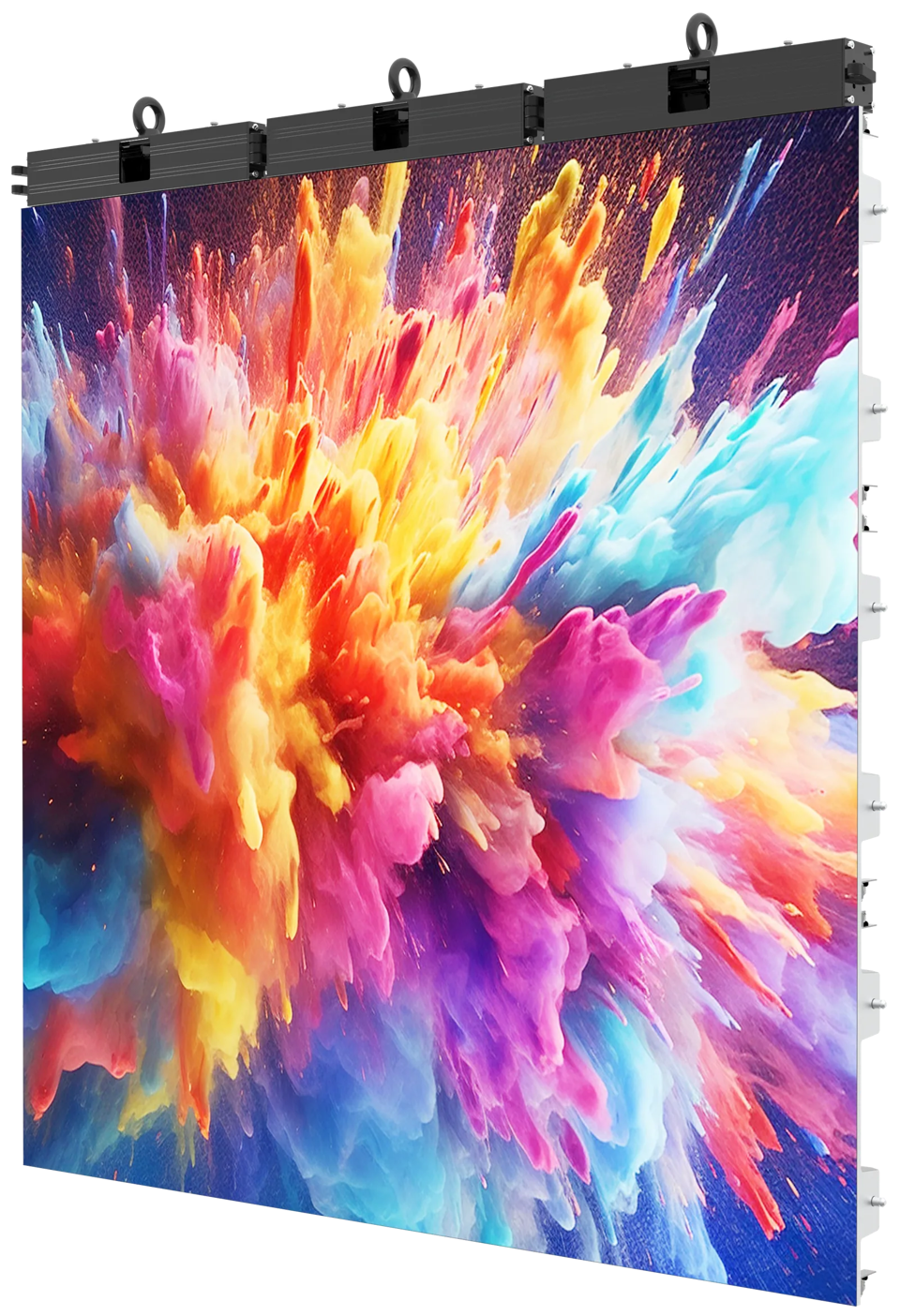

- Suspensión

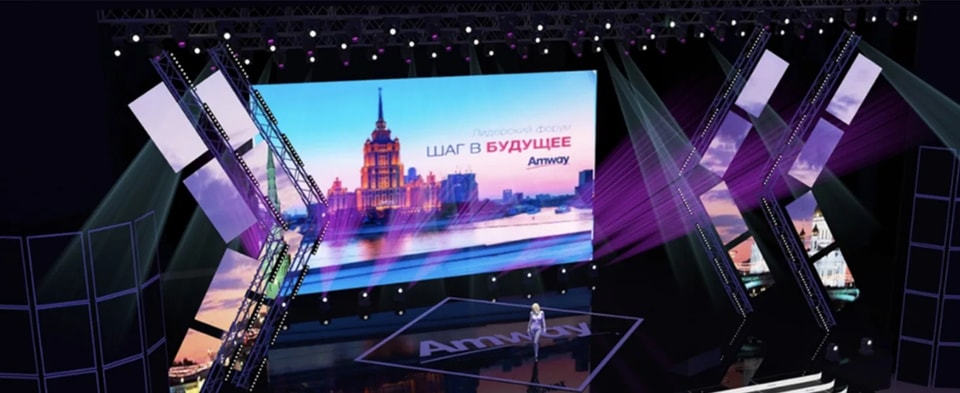

Una pantalla para interiores y exteriores
R1 es un sistema modular de pantallas LED diseñado para grandes eventos en interiores y exteriores.
- Diseñado para conciertos, festivales de música, lanzamientos comerciales y celebraciones públicas.
- Ventajas clave: montaje rápido, adaptación flexible, estabilidad y fiabilidad.
- Ayuda a los clientes a crear de forma eficiente complejos efectos visuales para escenarios.
Especificaciones
Especificaciones
Especificaciones técnicas
Especificaciones principales
| Tamaño del gabinete | 500 × 500 mm / 500 × 1000 mm |
| Paso de píxel para interiores | 1,953 / 2,604 mm |
| Paso de píxel para exteriores | 3,91 / 4,8 mm |
Rendimiento de pantalla
| Brillo | Interiores: ≥800 nits / exteriores: ≥4500 nits |
| Relación de contraste | 5000:1 |
| Escala de grises | 14-16 bits |
| Frecuencia de actualización | Interiores: 7680 Hz / exteriores: 3840 Hz |
| Frecuencia de actualización | 50-60 Hz |
| Ángulo de visión | 160° / 160° |
Gabinete y módulo
| Tamaño del gabinete | 500 × 500 mm / 500 × 1000 mm |
| Profundidad del gabinete | Interiores: 68 mm / exteriores: 72 mm |
| Tamaño del módulo | 250 × 250 mm / 250 × 500 mm |
| Peso del gabinete | 8 ± 0,5 kg (500 × 500) / 13 ± 0,5 kg (500 × 1000) |
| Peso del módulo | 0,57 kg (250 × 250) / 1,2 kg (250 × 500) |
| Material del gabinete | Aluminio fundido a presión |
| Mantenimiento | Mantenimiento frontal y trasero |
Alquiler para interiores (módulos HOB opcionales)
| Parámetro | 500 × 500 P1.953 | 500 × 500 P2.604 | 500 × 1000 P1.953 | 500 × 1000 P2.604 |
|---|---|---|---|---|
| Configuración de píxeles | SMD1212 | SMD1515 | SMD1212 | SMD1515 |
| Brillo (nits) | ≥800 | ≥800 | ≥800 | ≥800 |
| Escala de grises (bits) | 16 | 14 | 16 | 14 |
| Frecuencia de actualización (Hz) | 7680 | 7680 | 7680 | 7680 |
| Frecuencia de fotogramas (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Método de accionamiento | Control de corriente constante (1/16) | Control de corriente constante (1/24) | Control de corriente constante (1/16) | Control de corriente constante (1/24) |
| Ángulo de visión (V/H°) | 160/160 | 160/160 | 160/160 | 160/160 |
| Temperatura de color (K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformidad de brillo y cromaticidad | 98% | 98% | 98% | 98% |
| Relación de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Tamaño del módulo (mm) | 250×250 | 250×250 | 250×500 | 250×500 |
| Resolución del módulo (A×A) | 128×128 | 96×96 | 128×256 | 96×192 |
| Densidad de píxeles (puntos/m²) | 262144 | 147456 | 262144 | 147456 |
| Peso del módulo (kg) | 0.57±0.05 | 0.57±0.05 | 1.2±0.05 | 1.2±0.05 |
| Configuración del gabinete (ancho × alto) | 2×2 | 2×2 | 2×2 | 2×2 |
| Resolución del gabinete (ancho × alto) | 256×256 | 192×192 | 256×512 | 192×384 |
| Dimensiones del gabinete (mm) | 500×500×86 | 500×500×86 | 500×1000×72 | 500×1000×72 |
| Peso del gabinete (kg) | 8±0.5 | 8±0.5 | 13±0.5 | 13±0.5 |
| Planitud del gabinete (mm) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| Método de mantenimiento | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero |
| Material del gabinete | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión |
| Grado de protección | IP40 | IP40 | IP40 | IP40 |
| Consumo máximo de energía (W/m²) | ≤650 | ≤650 | ≤650 | ≤650 |
| Consumo medio de energía (W/m²) | ≤220 | ≤220 | ≤220 | ≤220 |
| Requisitos de alimentación eléctrica | AC100-240V, 50-60Hz | AC100-240V, 50-60Hz | AC100-240V, 50-60Hz | AC100-240V, 50-60Hz |
| Vida útil (h) | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| Temperatura de funcionamiento (℃) | -20℃ ~ +40℃ | -20℃ ~ +40℃ | -20℃ ~ +40℃ | -20℃ ~ +40℃ |
| Temperatura de almacenamiento (℃) | -20 °C ~ +55 °C | -20 °C ~ +55 °C | -20 °C ~ +55 °C | -20 °C ~ +55 °C |
| Humedad de funcionamiento (HR) | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR |
| Humedad de almacenamiento (HR) | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR |
Alquiler para exteriores
| Parámetro | 500×500 P3.91 | 500×500 P4.8 | 500×1000 P3.91 | 500×1000 P4.8 |
|---|---|---|---|---|
| Configuración de píxeles | SMD1921 | SMD2121 | SMD1921 | SMD2121 |
| Brillo (nits) | ≥4500 | ≥4500 | ≥4500 | ≥4500 |
| Escala de grises (bits) | 13-16 | 13-16 | 13-16 | 13-16 |
| Frecuencia de actualización (Hz) | 3840 | 3840 | 3840 | 3840 |
| Frecuencia de fotogramas (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Método de accionamiento | Control de corriente constante (1/16) | Control de corriente constante (1/24) | Control de corriente constante (1/16) | Control de corriente constante (1/24) |
| Ángulo de visión (V/H°) | 160/160 | 160/160 | 160/160 | 160/160 |
| Temperatura de color (K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformidad de brillo y cromaticidad | 98% | 98% | 98% | 98% |
| Relación de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Tamaño del módulo (mm) | 250×500 | 250×500 | 250×500 | 250×500 |
| Resolución del módulo (A×A) | 64×128 | 52×104 | 64×128 | 52×104 |
| Densidad de píxeles (puntos/m²) | 65536 | 43265 | 65536 | 43265 |
| Peso del módulo (kg) | 1.2±0.05 | 1.2±0.05 | 1.2±0.05 | 1.2±0.05 |
| Configuración del gabinete (ancho × alto) | 2×1 | 2×1 | 2×2 | 2×2 |
| Resolución del gabinete (ancho × alto) | 128×128 | 104×104 | 128×256 | 104×208 |
| Dimensiones del gabinete (mm) | 500×500×86 | 500×500×86 | 500×1000×72 | 500×1000×72 |
| Peso del gabinete (kg) | 8±0.5 | 8±0.5 | 13±0.5 | 13±0.5 |
| Planitud del gabinete (mm) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| Método de mantenimiento | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero |
| Material del gabinete | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión |
| Grado de protección | IP65 | IP65 | IP65 | IP65 |
| Consumo máximo de energía (W/m²) | ≤750 | ≤750 | ≤750 | ≤750 |
| Consumo medio de energía (W/m²) | ≤230 | ≤230 | ≤230 | ≤230 |
| Requisitos de alimentación eléctrica | AC100-240V, 50-60Hz | AC100-240V, 50-60Hz | AC100-240V, 50-60Hz | AC100-240V, 50-60Hz |
| Vida útil (h) | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| Temperatura de funcionamiento (℃) | -20℃ ~ +40℃ | -20℃ ~ +40℃ | -20℃ ~ +40℃ | -20℃ ~ +40℃ |
| Temperatura de almacenamiento (℃) | -20 °C ~ +55 °C | -20 °C ~ +55 °C | -20 °C ~ +55 °C | -20 °C ~ +55 °C |
| Humedad de funcionamiento (HR) | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR | 10 % HR ~ 90 % HR |
| Humedad de almacenamiento (HR) | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR | 10 % HR ~ 95 % HR |
Especificaciones basadas en la documentación de productos de GKC. La configuración final se confirma en la cotización de su proyecto.
Entrega
Entrega y servicio
Del pedido a la instalación
- Plazo de entrega estándar
- 45 días para 1.000 m²
- Garantía
- 1 año
- Certificaciones
- Cumple con diversos requisitos nacionales e internacionales
- Instalación
- Apilado o izado
Personalizar
Marca propia
Adáptelo a su mercado
- Su logotipo en los gabinetes, la interfaz del software, las cajas y los manuales
- Voltaje, enchufes y certificaciones adaptados a su mercado local
- Paso de píxel, tamaño del gabinete y grado de protección IP adaptados a sus proyectos
- Diseño adaptado al clima para soportar el calor, la humedad y la niebla salina
Cada cotización parte de su proyecto.
