Pantalla LED fija para interiores F1 Max

Gabinete interior de paso fino en tamaños de 640 × 480 y 320 × 160 mm, con módulos de conexión rígida y diseño sin fondo. Opciones SMD, HOB o COB; certificaciones CCC y CE.

Correo electrónico:support@gkc-led.com

Teléfono:+86 177 0588 5572

Fabrique con su marca Así funciona la marca blanca

Descripción general

Características

Especificaciones

Entrega

Personalizar

Descripción general+

Descripción general

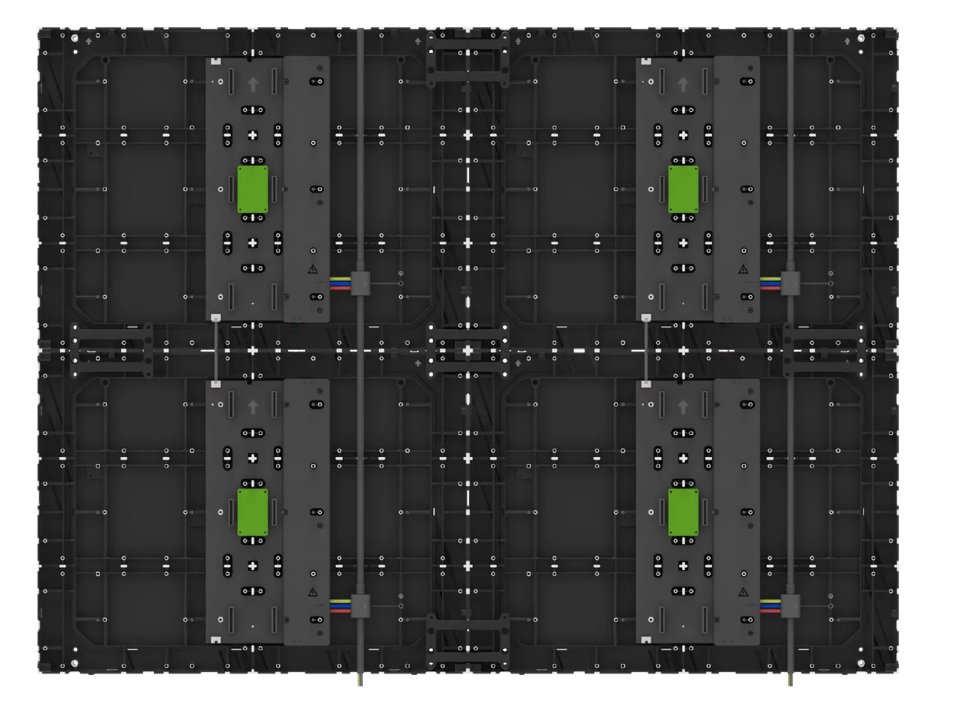

Pantalla LED fija para interiores F1 Max

F1 Max utiliza un diseño de módulos sin base y con conexión rígida, además de dos tamaños de cabina que se combinan para cubrir desde grandes superficies hasta formas detalladas con una sola plataforma. Las versiones COB utilizan las mismas cabinas para ofrecer los píxeles más pequeños.

Certificaciones CCC y CE
Combinación de dos tamaños
Admite ángulos interiores de 30°
Diseño modular sin fondo y con conexión rígida

Solicite información para colaborar

Características+

Conexión rígida o flexible

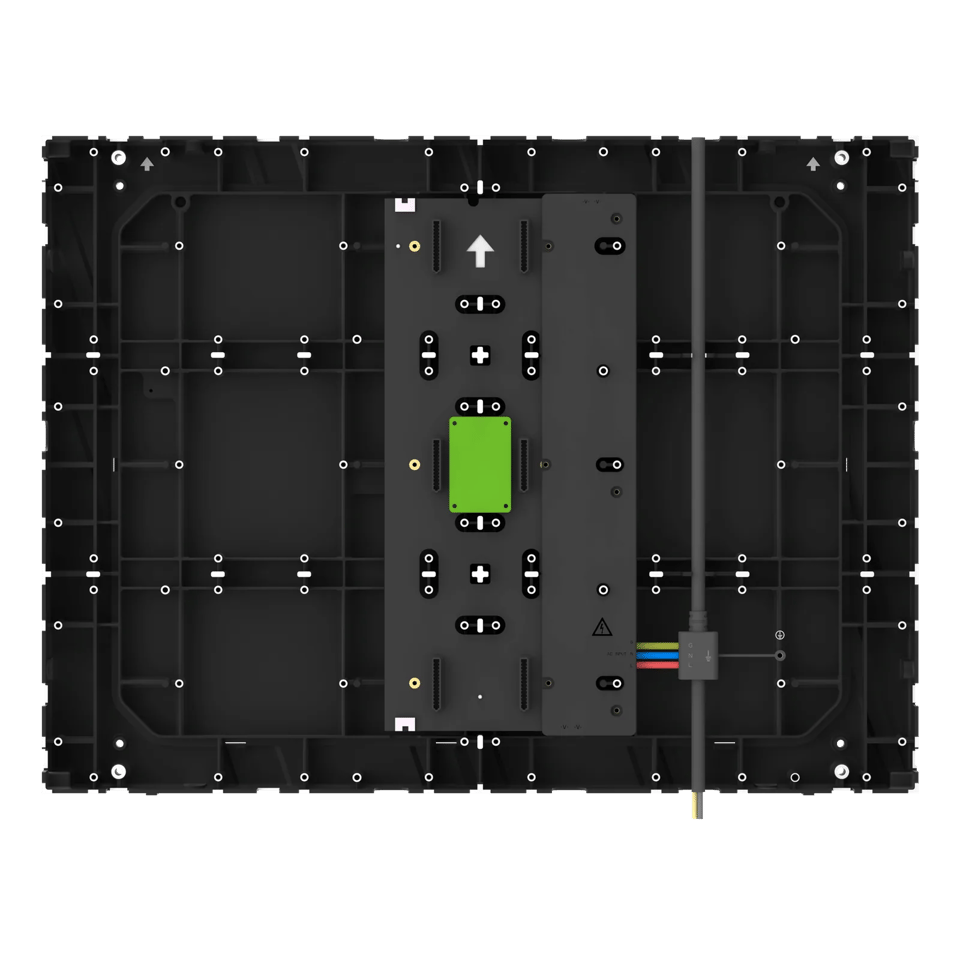

Conexión rígida (se muestra a continuación)

HUB y fuente de alimentación integrados, con interfaz de conexión rígida HUB. Utiliza módulos de 320 × 160 sin base.

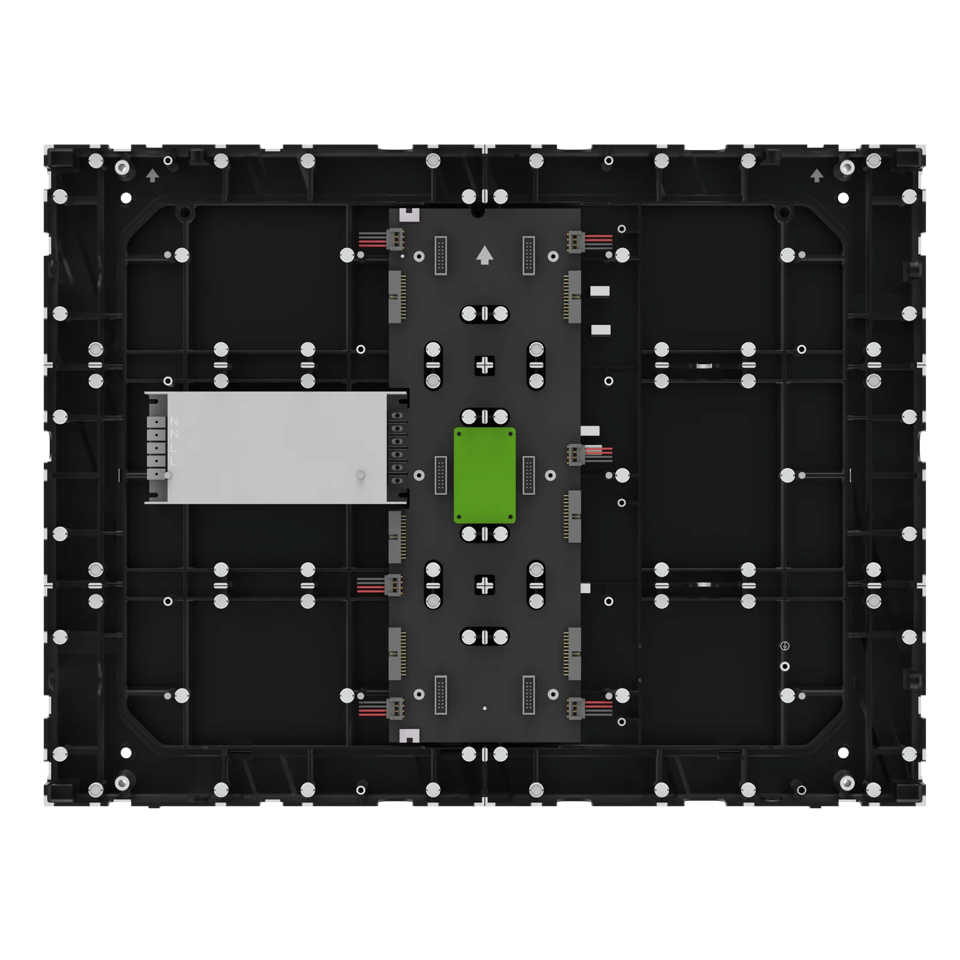

Conexión flexible

El HUB admite las interfaces HUB75 y HUB320. Compatible con los módulos convencionales de conexión flexible de 320 × 160 con base.

Pantalla LED fija para interiores F1 Max

Diseño de cabina ligera y delgada

Diseño de módulo 320 × 160 sin base
Solo 2,5 mm de grosor y 0,3 kg de peso
Un 30 % menos de grosor: la unidad completa mide solo 42±0,6 mm
Un 10 % menos de peso: cada cabina pesa solo 5,6 kg

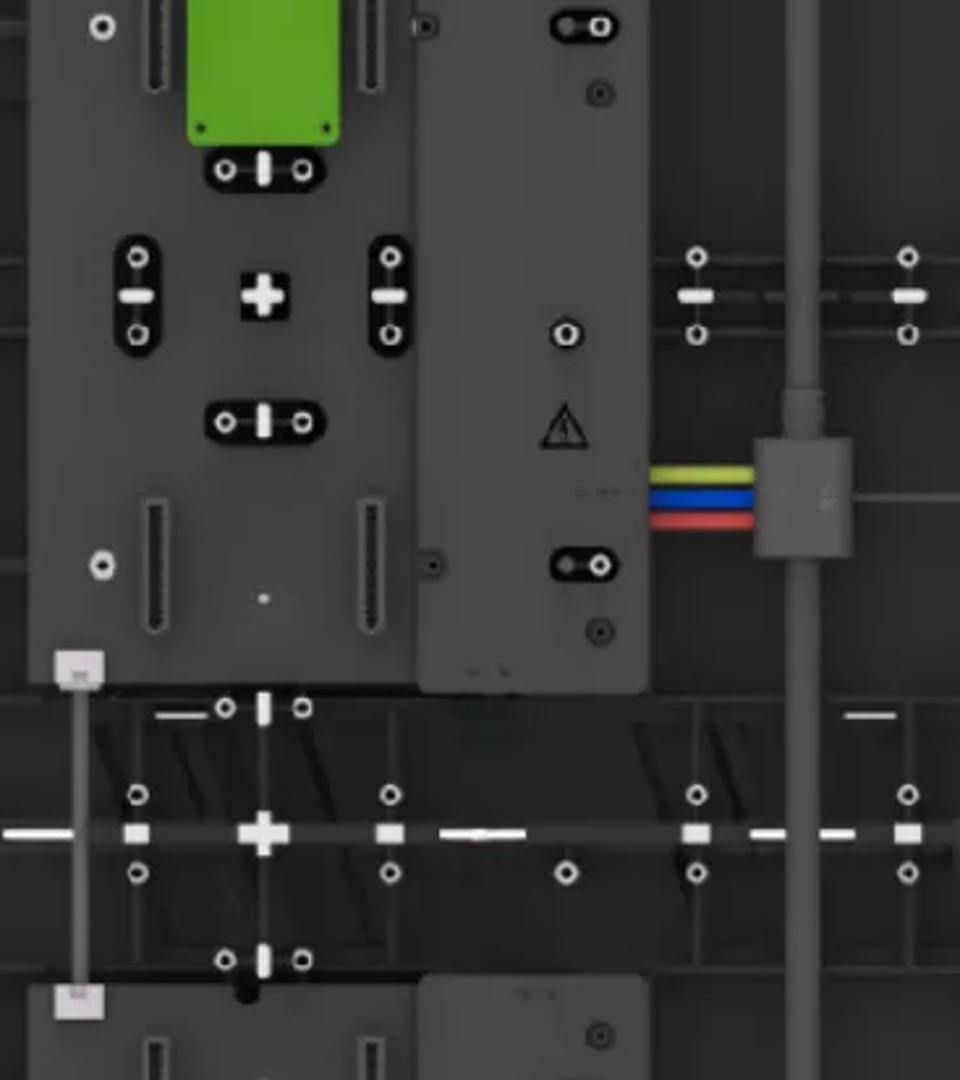

Alta integración y fácil mantenimiento

La placa de control 2 en 1 integra el HUB y la fuente de alimentación
Mayor estabilidad y mantenimiento más sencillo

Alta estabilidad

Módulos flotantes con conexión rígida para una transmisión de señal estable
Tensión nominal de 100-240 V para uso en todo el mundo y mayor adaptabilidad

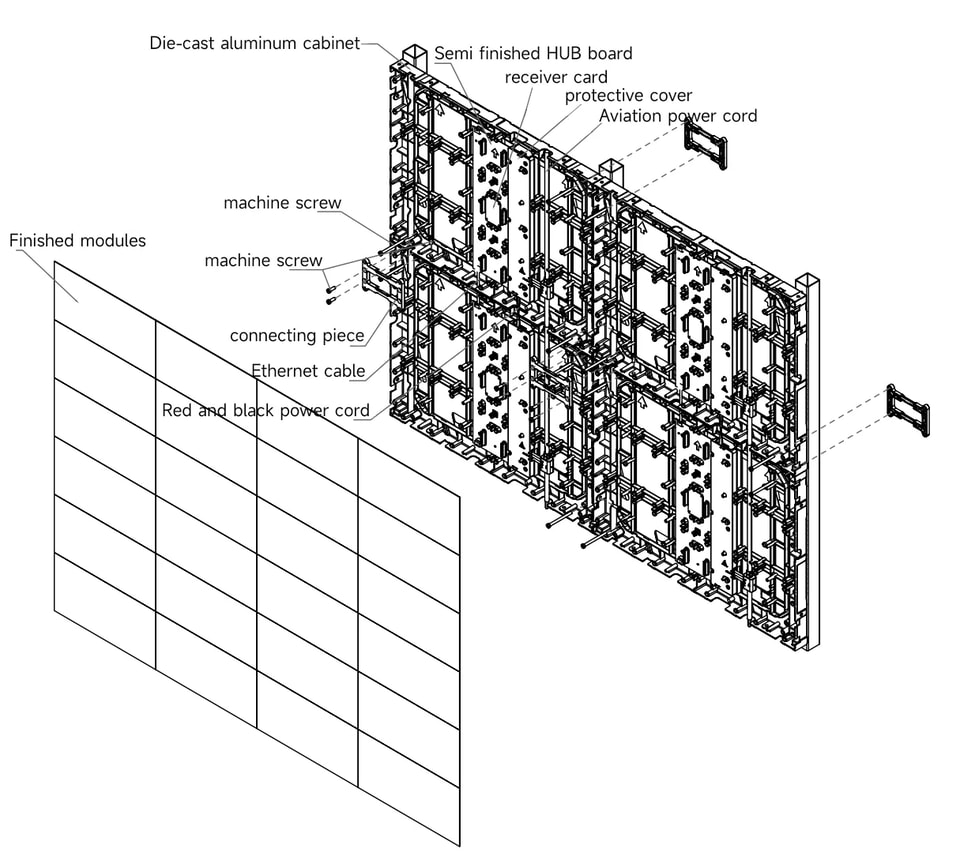

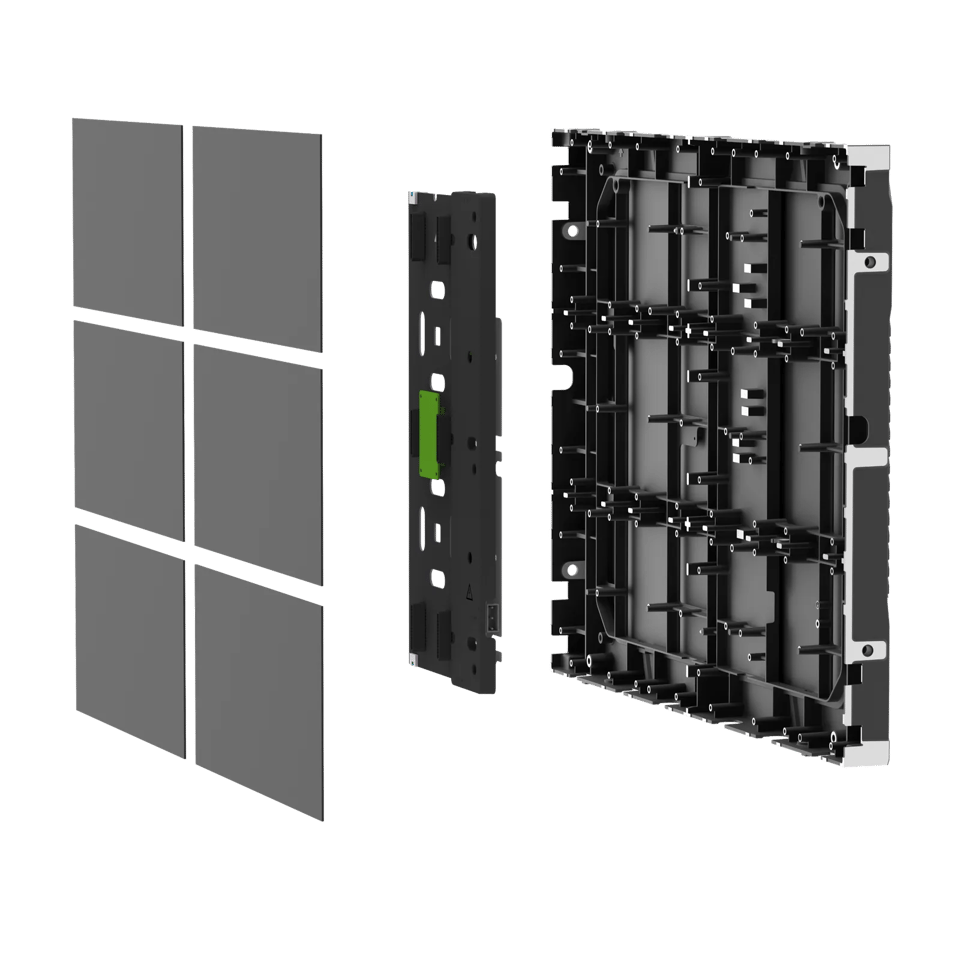

Vista explosionada del montaje de la pantalla

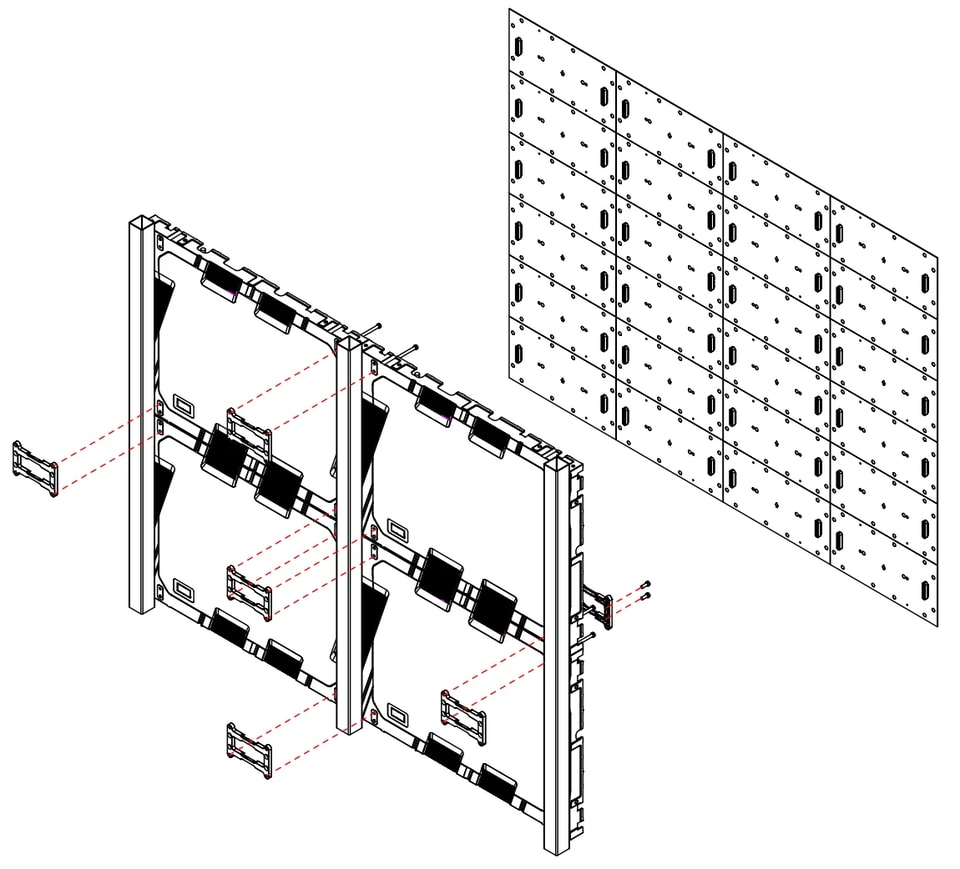

Diagrama de instalación frontal
Diagrama de instalación posterior

Pantalla profesional de pequeño píxel para interiores

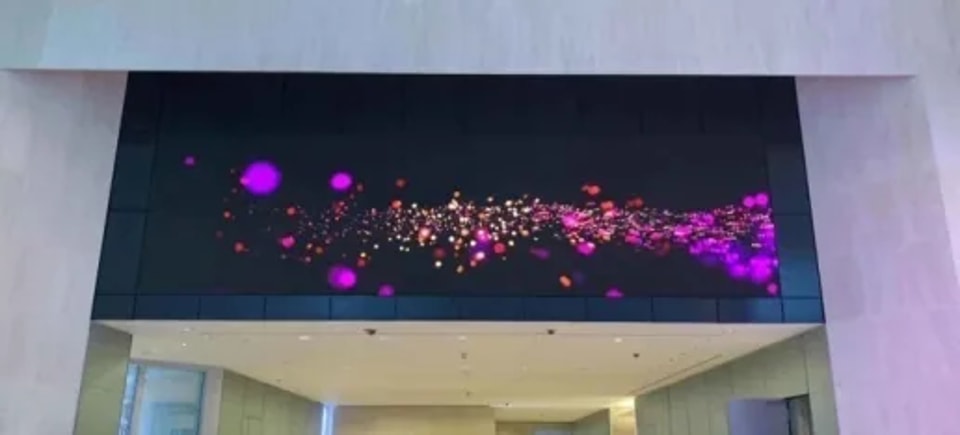

La serie F1 MAX es ideal para una amplia variedad de instalaciones fijas en interiores.

Espectáculos y estudios
Grandes salas de conferencias y cines

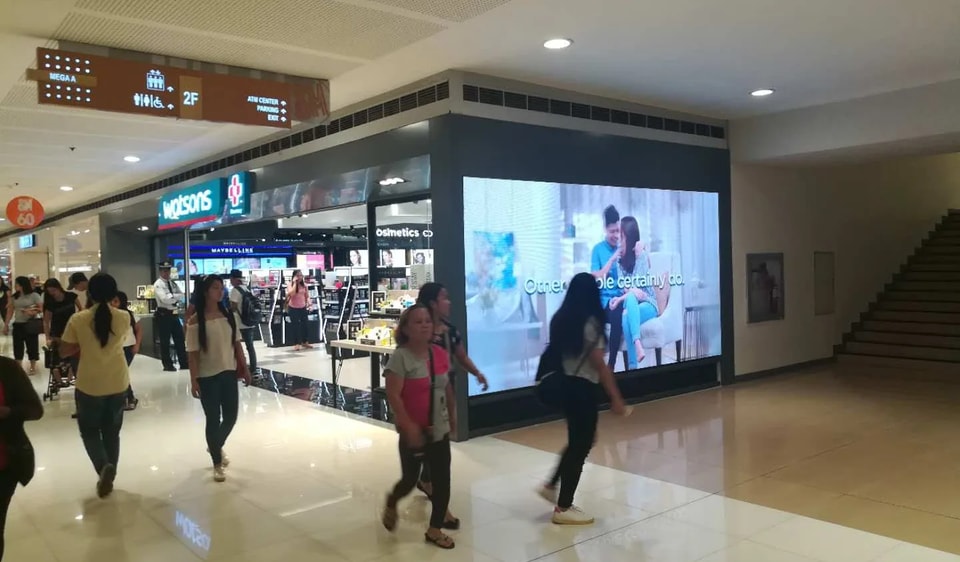

Centros comerciales y supermercados
Centros de control y ciudades inteligentes
Pantallas publicitarias en aeropuertos y estaciones de tren

Especificaciones+

Especificaciones

Especificaciones técnicas

Especificaciones principales

Tamaño del gabinete	640 × 480 × 42 mm / 320 × 160 × 42 mm
Paso de píxel — SMD / HOB	1,25 / 1,538 / 1,86 / 2 / 2,5 / 3,076 / 4 mm
Paso de píxel — COB	1,25 / 1,538 / 1,86 mm
Certificaciones	CCC, CE

Rendimiento de pantalla

Brillo	≥500 nits (SMD) / ≥600 nits (COB)
Relación de contraste	5000:1
Escala de grises	13-14 bits
Frecuencia de actualización	3840 Hz
Frecuencia de actualización	50-60 Hz
Ángulo de visión	160° / 160°

Gabinete y módulo

Tamaño del gabinete	640 × 480 × (42±0,6) mm
Peso del gabinete	5,6±0,5 kg
Tamaño del módulo	320 × 160 mm
Peso del módulo	0,28±0,05 kg

Parámetros de la serie F1 MAX SMD

Parámetro	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
Configuración de píxeles	SMD 1010	SMD 1212	SMD 1515	SMD 1515	SMD 2121	SMD 2121	SMD 2121
Brillo (nits)	≥500	≥500	≥500	≥500	≥500	≥500	≥500
Escala de grises (bits)	13	13	13	13	14	14	14
Frecuencia de actualización (Hz)	3840	3840	3840	3840	3840	3840	3840
Frecuencia de fotogramas (Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Método de accionamiento	Control de corriente constante (128S/64S)	Control de corriente constante (104S/52S)	Control de corriente constante (86S/43S)	Control de corriente constante (80S/40S)	Control de corriente constante (64S/32S)	Control de corriente constante (52S/26S)	Control de corriente constante (40S/20S)
Ángulo de visión (V/H°)	160/160	160/160	160/160	160/160	160/160	160/160	160/160
Temperatura de color (K)	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500
Uniformidad de brillo y cromaticidad	98%	98%	98%	98%	98%	98%	98%
Relación de contraste	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
Peso del módulo (kg)	0,28±0,05	0,28±0,05	0,28±0,05	0,28±0,05	0,28±0,05	0,28±0,05	0,28±0,05
Tamaño del módulo (mm)	320×160	320×160	320×160	320×160	320×160	320×160	320×160
Resolución del módulo (A×A)	256×128	208×104	172×86	160×80	128×64	104×52	80×40
Densidad de píxeles (puntos/m²)	640000	422500	288906	250000	160000	105625	62500
Módulos por gabinete (ancho × alto)	2 × 3	2 × 3	2 × 3	2 × 3	2 × 3	2 × 3	2 × 3
Resolución del gabinete (ancho × alto)	512 × 384	416 × 312	344×258	320×240	256×192	208×156	160×120
Dimensiones del gabinete (mm)	640×480×(42±0,6)	640×480×(42±0,6)	640×480×(42±0,6)	640×480×(42±0,6)	640×480×(42±0,6)	640×480×(42±0,6)	640×480×(42±0,6)
Peso del gabinete (kg)	5,6±0,5	5,6±0,5	5,6±0,5	5,6±0,5	5,6±0,5	5,6±0,5	5,6±0,5
Planitud del gabinete (mm)	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
Mantenimiento	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal
Material del gabinete	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión
Grado de protección	IP30	IP30	IP30	IP30	IP30	IP30	IP30
Consumo máximo de energía (W/m²)	≤320	≤320	≤320	≤320	≤300	≤300	≤300
Consumo medio de energía (W/m²)	≤110	≤110	≤110	≤110	≤100	≤100	≤100
Alimentación eléctrica	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz
Vida útil (h)	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000
Temperatura de funcionamiento	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C
Temperatura de almacenamiento	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C
Humedad de funcionamiento	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR
Humedad de almacenamiento	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR

Parámetros de la serie F1 MAX COB

Parámetro	P1.25	P1.538	P1.86
Configuración de píxeles	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B
Brillo (nits)	≥600	≥600	≥600
Escala de grises (bits)	14	14	14
Frecuencia de actualización (Hz)	3840	3840	3840
Frecuencia de fotogramas (Hz)	50 / 60	50 / 60	50 / 60
Método de accionamiento	Control de corriente constante (64S)	Control de corriente constante (52S)	Control de corriente constante (58S)
Ángulo de visión (V/H°)	160/160	160/160	160/160
Temperatura de color (K)	2000-9500	2000-9500	2000-9500
Uniformidad de brillo y cromaticidad	98%	98%	98%
Relación de contraste	5000:1	5000:1	5000:1
Peso del módulo (kg)	0,28±0,05	0,28±0,05	0,28±0,05
Tamaño del módulo (mm)	320×160	320×160	320×160
Resolución del módulo (A×A)	256×128	208×104	172×86
Densidad de píxeles (puntos/m²)	640000	422500	288906
Módulos por gabinete (ancho × alto)	2 × 3	2 × 3	2 × 3
Resolución del gabinete (ancho × alto)	512 × 384	416 × 312	344×258
Dimensiones del gabinete (mm)	640×480×(42±0,6)	640×480×(42±0,6)	640×480×(42±0,6)
Peso del gabinete (kg)	5,6±0,5	5,6±0,5	5,6±0,5
Planitud del gabinete (mm)	≤0.2	≤0.2	≤0.2
Mantenimiento	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal
Material del gabinete	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión
Grado de protección	IP65 (superficie LED) / IP30 (gabinete)	IP65 (superficie LED) / IP30 (gabinete)	IP65 (superficie LED) / IP30 (gabinete)
Consumo máximo de energía (W/m²)	≤380	≤380	≤380
Consumo medio de energía (W/m²)	≤130	≤130	≤130
Alimentación eléctrica	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz
Vida útil (h)	≥100000	≥100000	≥100000
Temperatura de funcionamiento	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C
Temperatura de almacenamiento	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C
Humedad de funcionamiento	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR
Humedad de almacenamiento	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR

Especificaciones basadas en la documentación de productos de GKC. La configuración final se confirma en la cotización de su proyecto.

Entrega+

Entrega y servicio

Del pedido a la instalación

Plazo de entrega estándar: 30 días para 1.000 m²
Garantía: 1 año
Certificaciones: CCC, CE
Embalaje: Módulos: caja de cartón a todo color, 48 unidades por paquete, 633 × 373 × 410 mm, 15 kg. Gabinetes: caja de cartón, 4 unidades por paquete, 722 × 324 × 557 mm, 17 kg
Instalación: Montaje en pared, soporte inferior o montaje en el suelo

Personalizar+

Módulos LED terminados en la cámara de envejecimiento de GKC

Marca propia

Adáptelo a su mercado

Su logotipo en los gabinetes, la interfaz del software, las cajas y los manuales
Voltaje, enchufes y certificaciones adaptados a su mercado local
Paso de píxel, tamaño del gabinete y grado de protección IP adaptados a sus proyectos
Diseño adaptado al clima para soportar el calor, la humedad y la niebla salina

Cada cotización parte de su proyecto.

Solicite información para colaborar

Conviértase en socio de marca

Todas las series admiten personalización con tu marca.

Cuéntanos sobre tu mercado y tus proyectos objetivo: te recomendaremos las líneas de productos adecuadas, gestionaremos las certificaciones pertinentes y prepararemos presupuestos adaptados a tus proyectos.

Conviértase en socio de marca Reserve una visita a la fábrica
