Pantalla LED fija para interiores F4 Pro
Descripción general

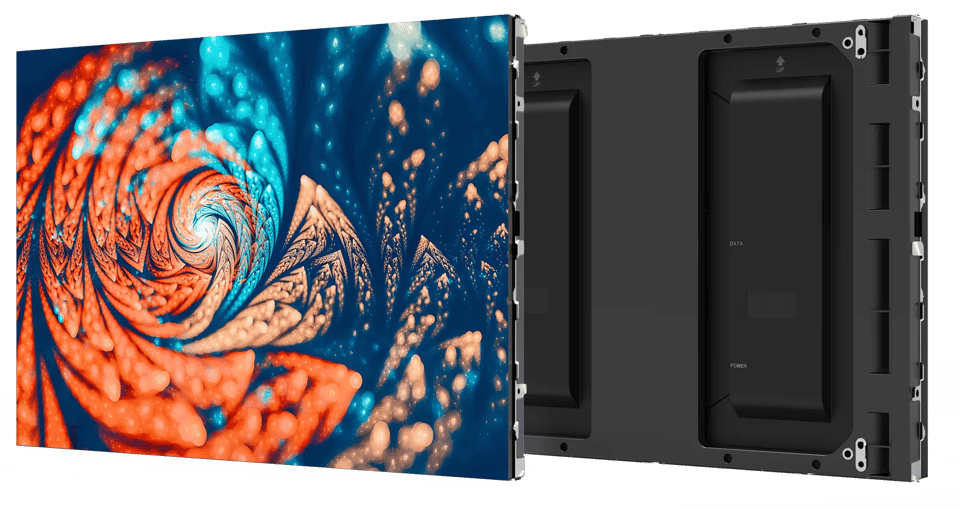

Pantalla LED fija para interiores F4 Pro
F4 Pro combina un gabinete de plástico ligero con un marco fijo de aluminio opcional, para que los instaladores puedan crear superficies planas o esquinas en ángulo recto con el mismo sistema. La placa 3 en 1 y el mantenimiento totalmente frontal simplifican la instalación y el servicio.
- Compatible con conexiones rígidas y flexibles
- Marco opcional para empalmes en ángulo recto
- Fijación magnética
- Placa principal 3 en 1
- Mantenimiento frontal de toda la unidad
- Montaje magnético opcional para el marco de fundición a presión

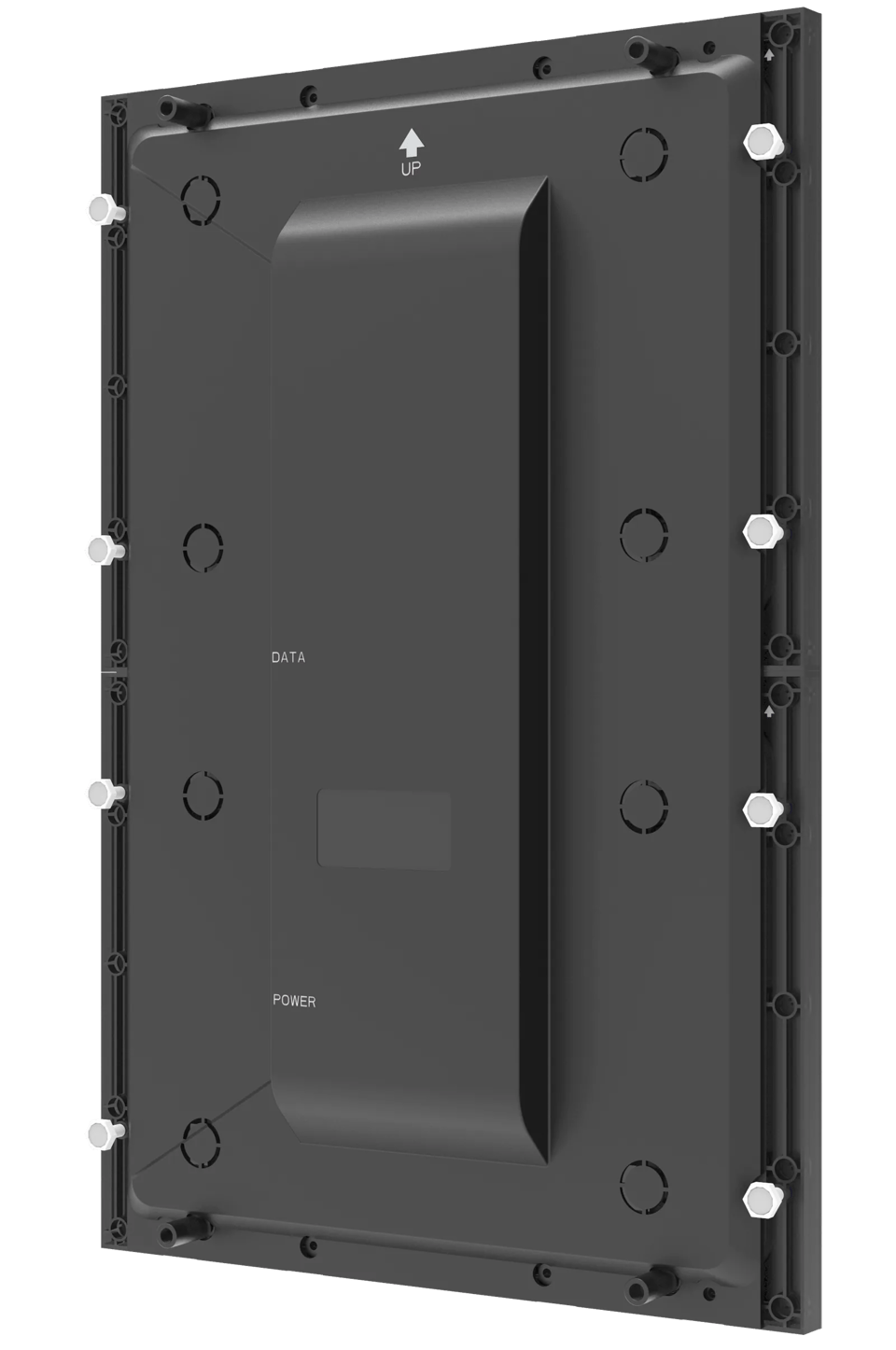

Diseño ligero y fijación magnética
- Módulo de 320 × 240 mm con un peso de solo 0,6 kg
- El gabinete pesa solo 1,9 kg y se fija magnéticamente
- Tamaño de módulo universal y gran rentabilidad
- Ideal para mercados nacionales e internacionales; fácil de instalar
Solución 3 en 1 sencilla y estable
- La placa HUB 3 en 1 integra el HUB, la fuente de alimentación y la tarjeta receptora
- Sin conexiones complicadas de cables de señal o alimentación
- Mayor estabilidad y mantenimiento más sencillo
Conexión enchufable sin cables para facilitar el mantenimiento

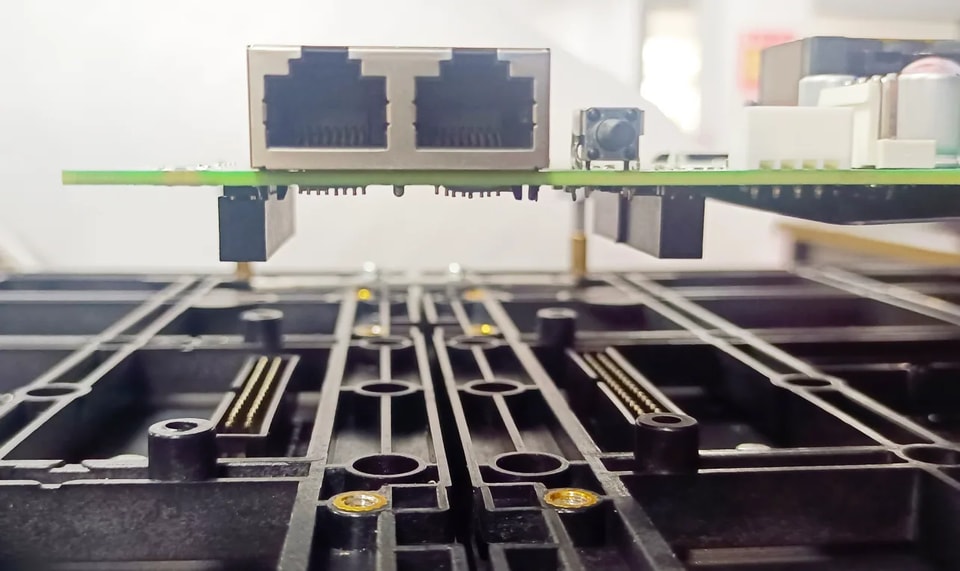

Conexión rígida
Interfaz HUB de conexión rígida, compatible con módulos de 320 × 240 y adaptada a la solución de conexión rígida F1-MAX.

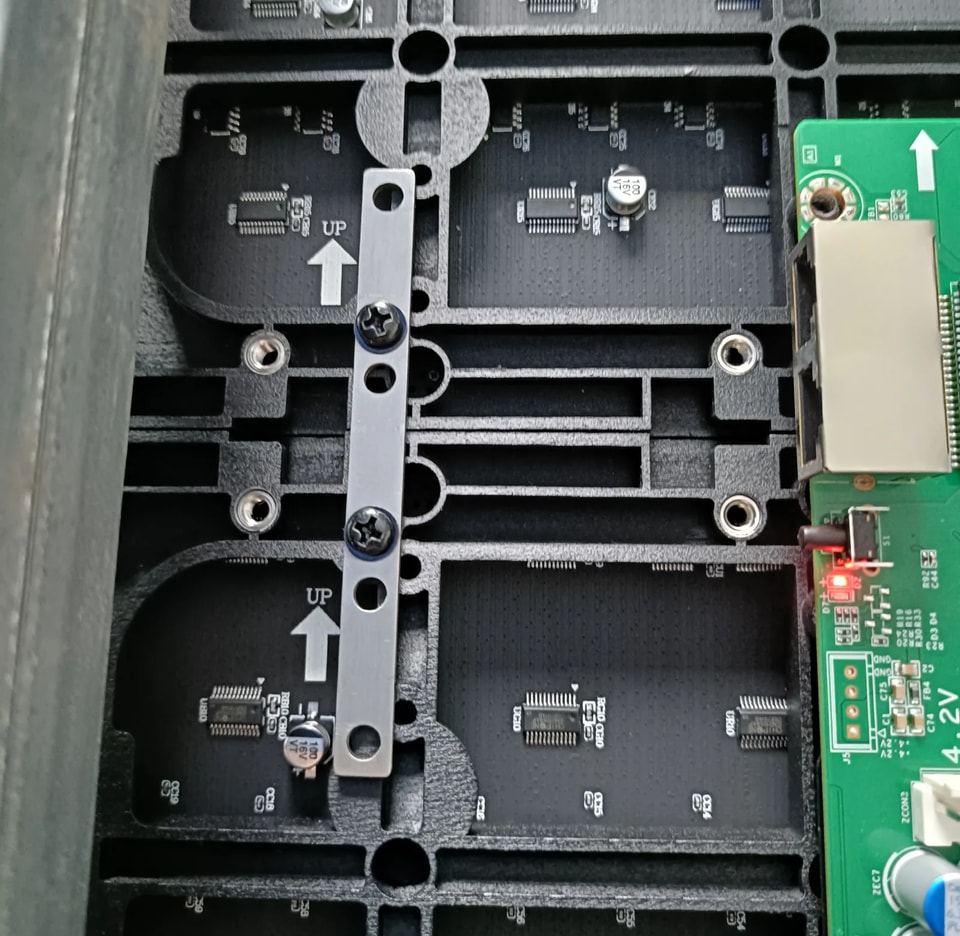

Pruebas y mantenimiento mediante varios puertos

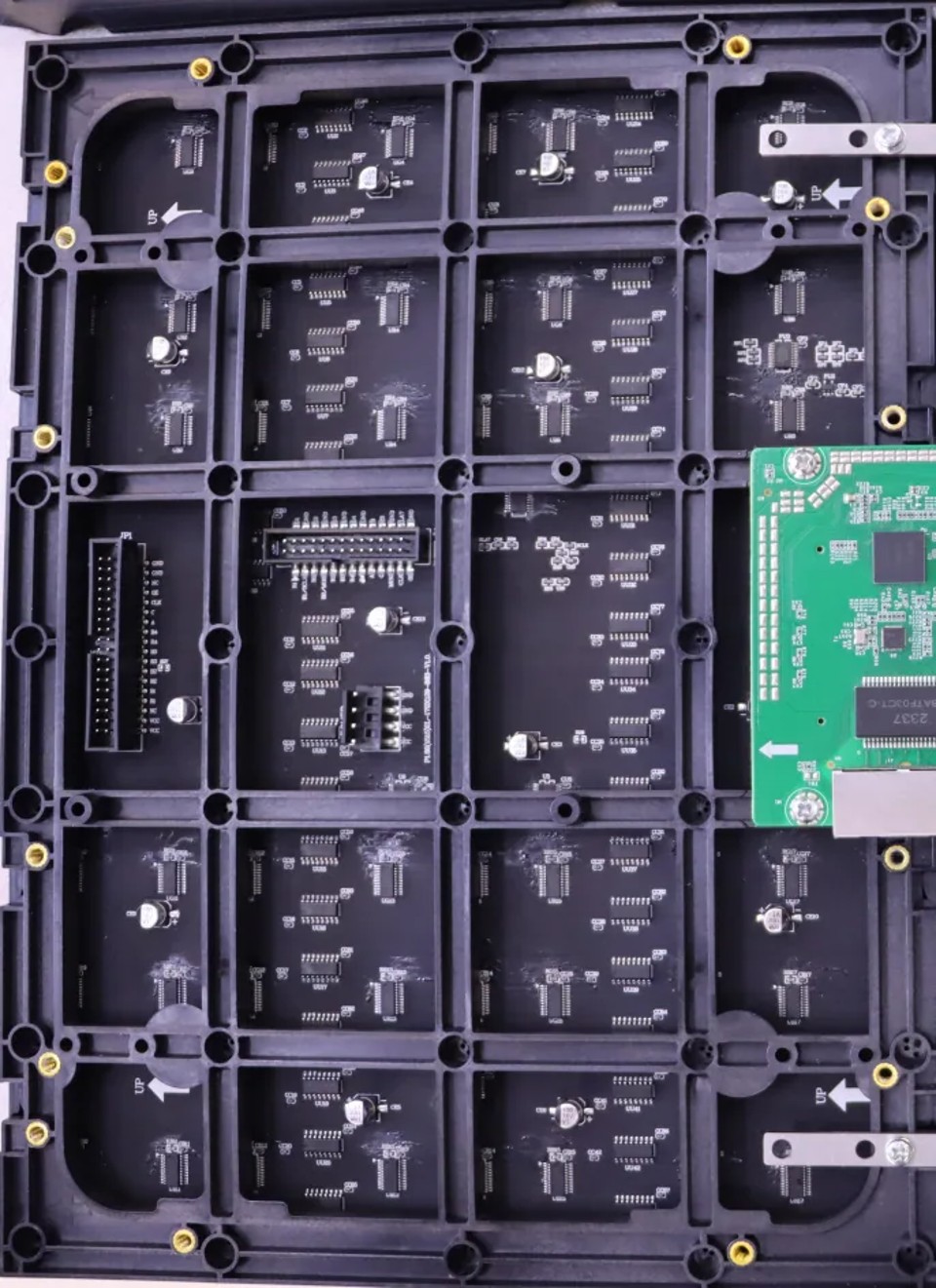

Los módulos admiten conexiones rígidas y flexibles e incorporan una interfaz HUB320 que facilita las pruebas y el mantenimiento. Amplia gama de aplicaciones y gran rentabilidad.
Gran planitud y fácil instalación
Empalme sin juntas visibles

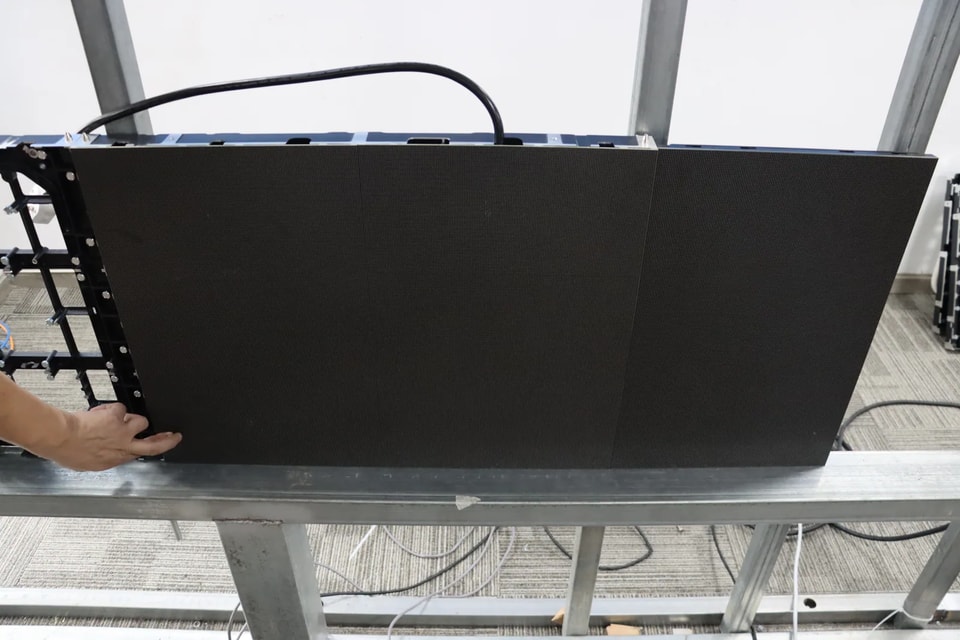

Solo se necesitan dos módulos, uno arriba y otro abajo, para lograr un empalme sin juntas visibles. El conector para módulos mejora la planitud. El montaje magnético facilita el ensamblaje, el desmontaje y el mantenimiento.

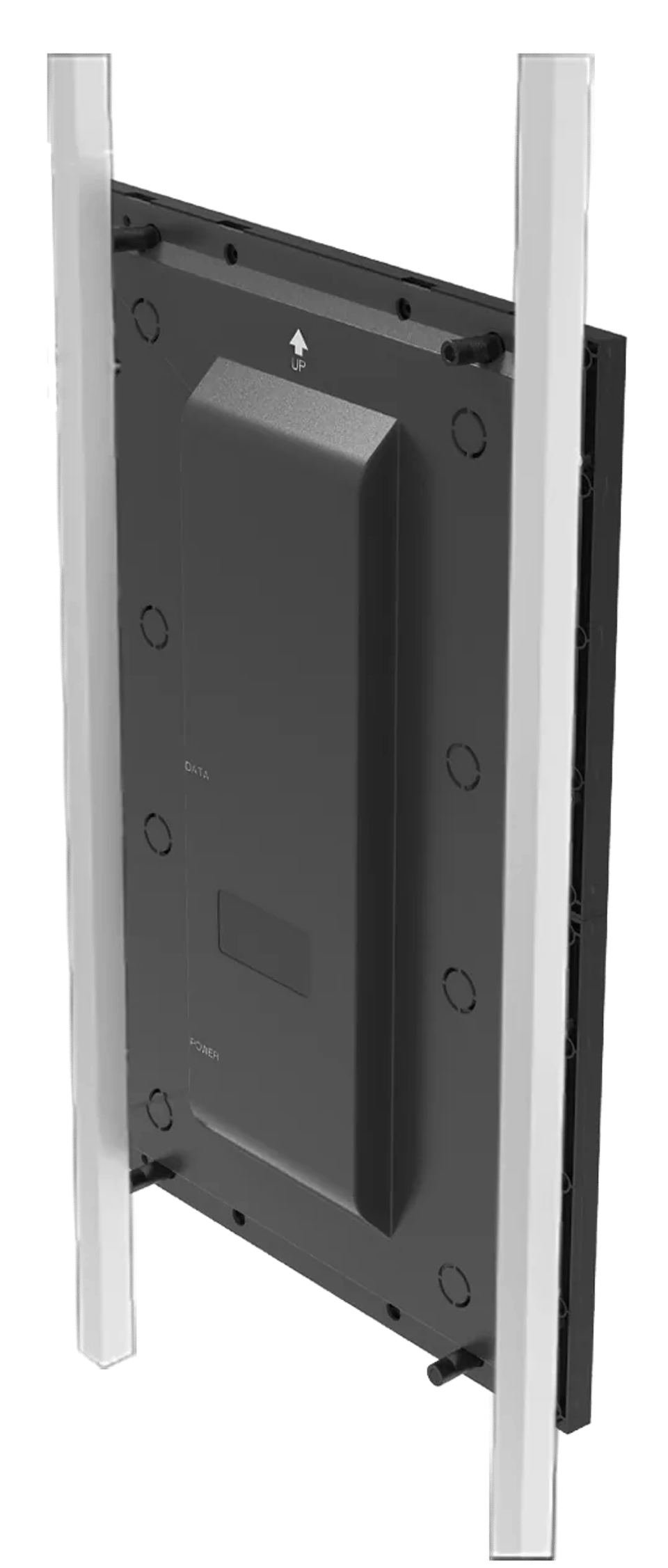

Grosor de instalación magnética (opcional)
29,8 mm (estándar) o 41,2 mm (compatible con F1max).
Montaje magnético con marco de fundición a presión (opcional)

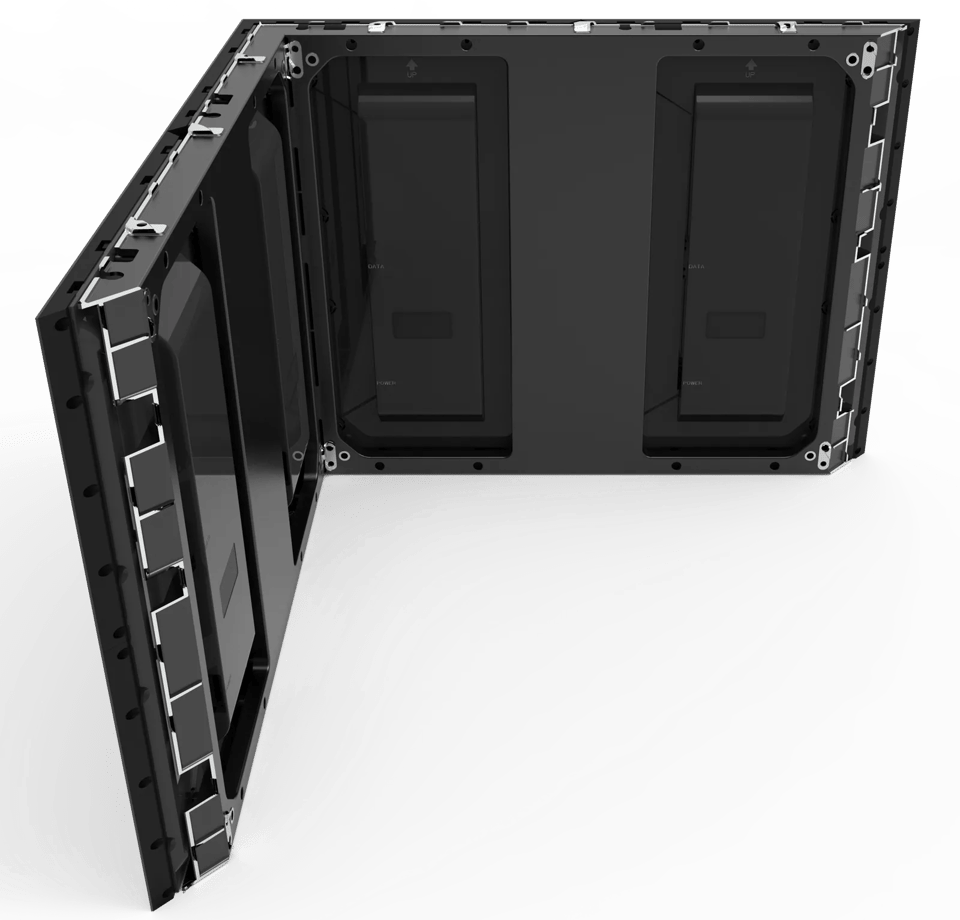

Marco de fundición a presión en ángulo recto
Dos gabinetes de 320 × 480 se fijan magnéticamente. Adecuado para pantallas planas.
Marco de fundición a presión diagonal
Ambos lados se cortan en un ángulo de 45°. Adecuado para pantallas cúbicas y pantallas en ángulo recto.

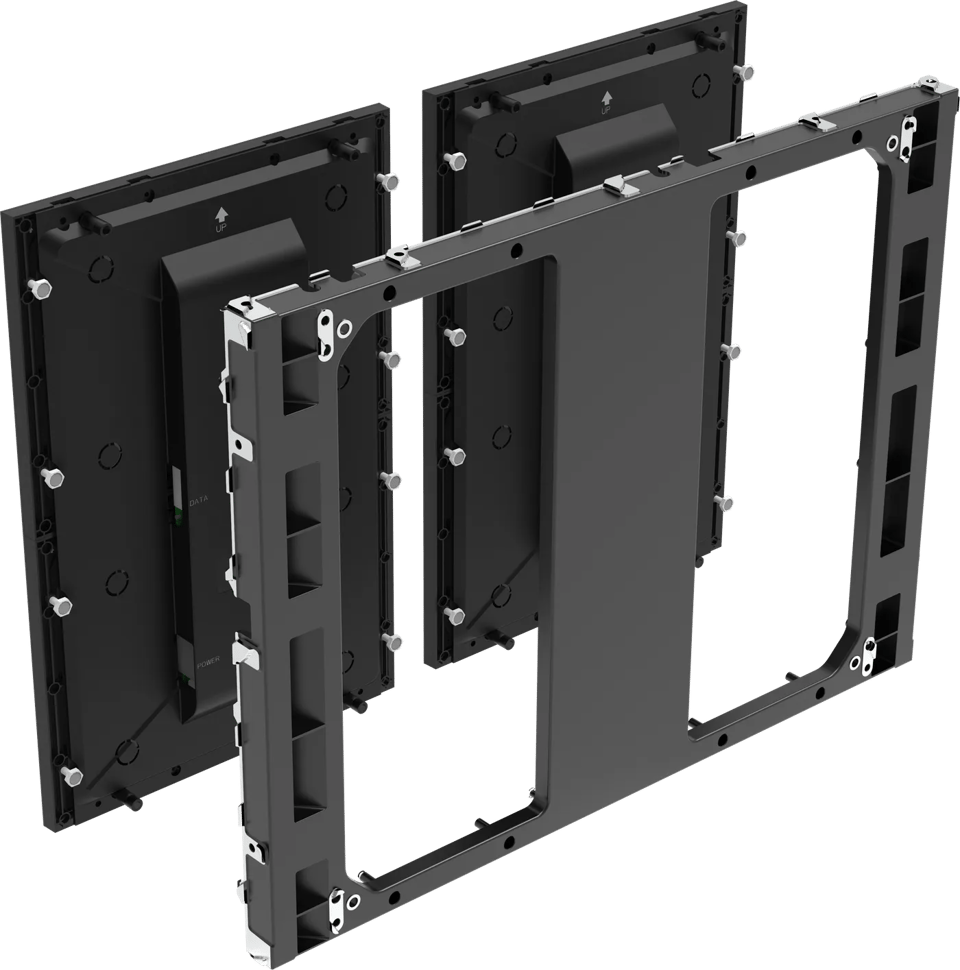

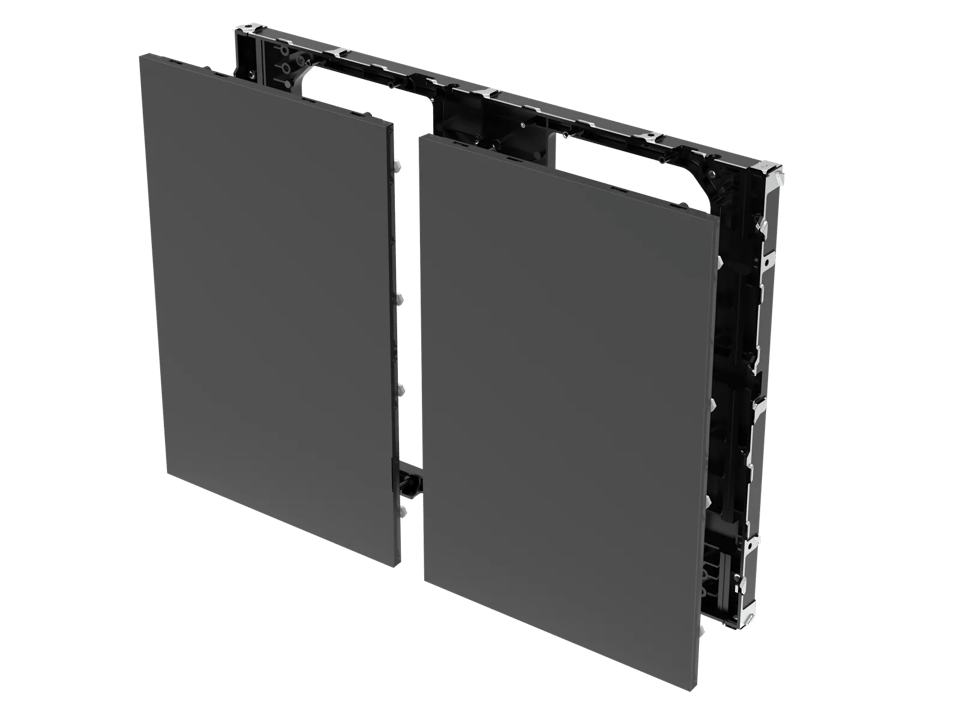

Marco de fundición a presión, ideal para pantallas grandes
- Marco de fundición a presión de 640 × 480 mm

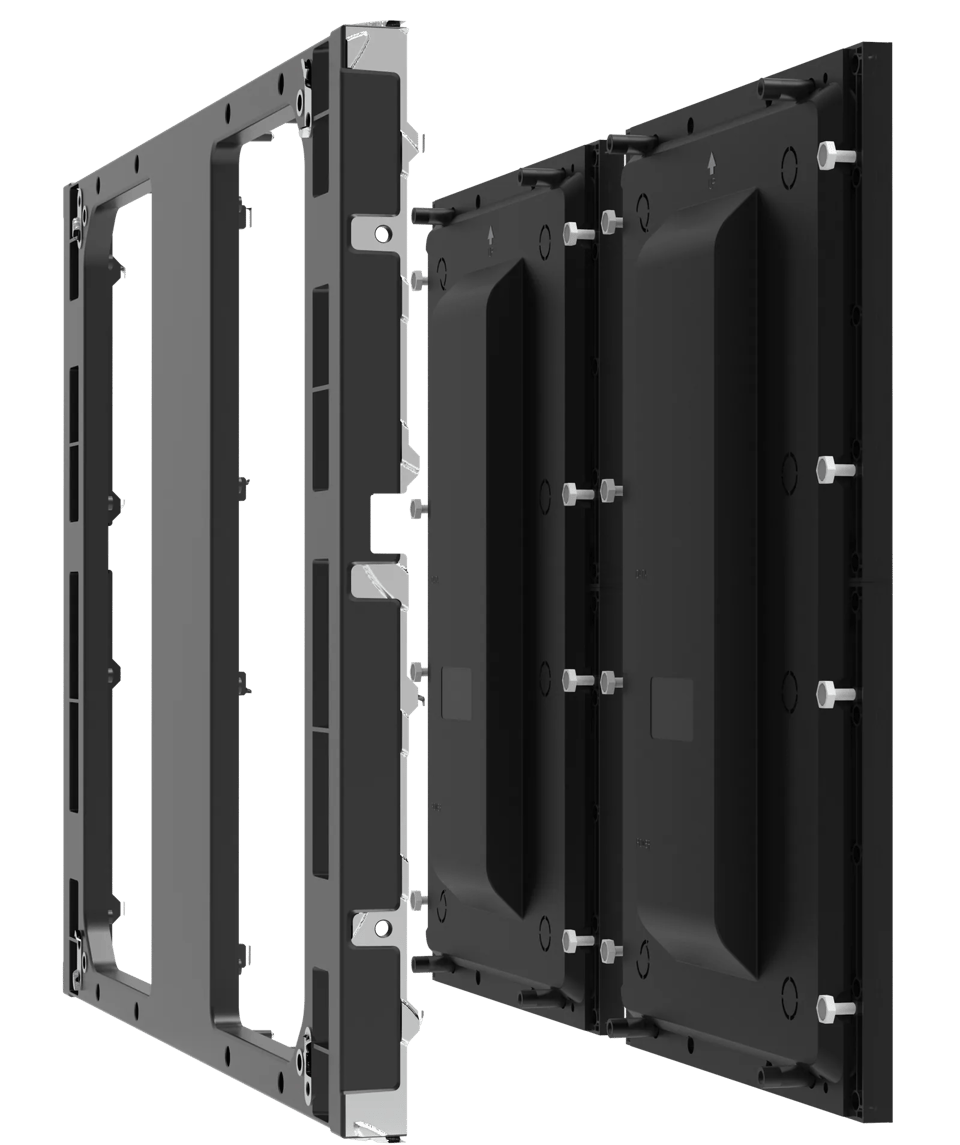

- Sujeta magnéticamente dos gabinetes de plástico de 320 × 480
- Mejora la durabilidad, la estabilidad y la seguridad
- Ensamblaje con gabinetes grandes y juntas estrechas para una mayor planitud
- Adecuado para pantallas grandes; fácil de instalar, ensamblar y manejar
Especificaciones universales y gran adaptabilidad
- El gabinete de 320 (ancho) × 480 (alto) se acopla al F1 MAX (640 × 480)
- Se adapta a diversos tamaños de pantalla
- En la imagen: serie F1max (izquierda) y serie F4pro (derecha)
Distribución interna

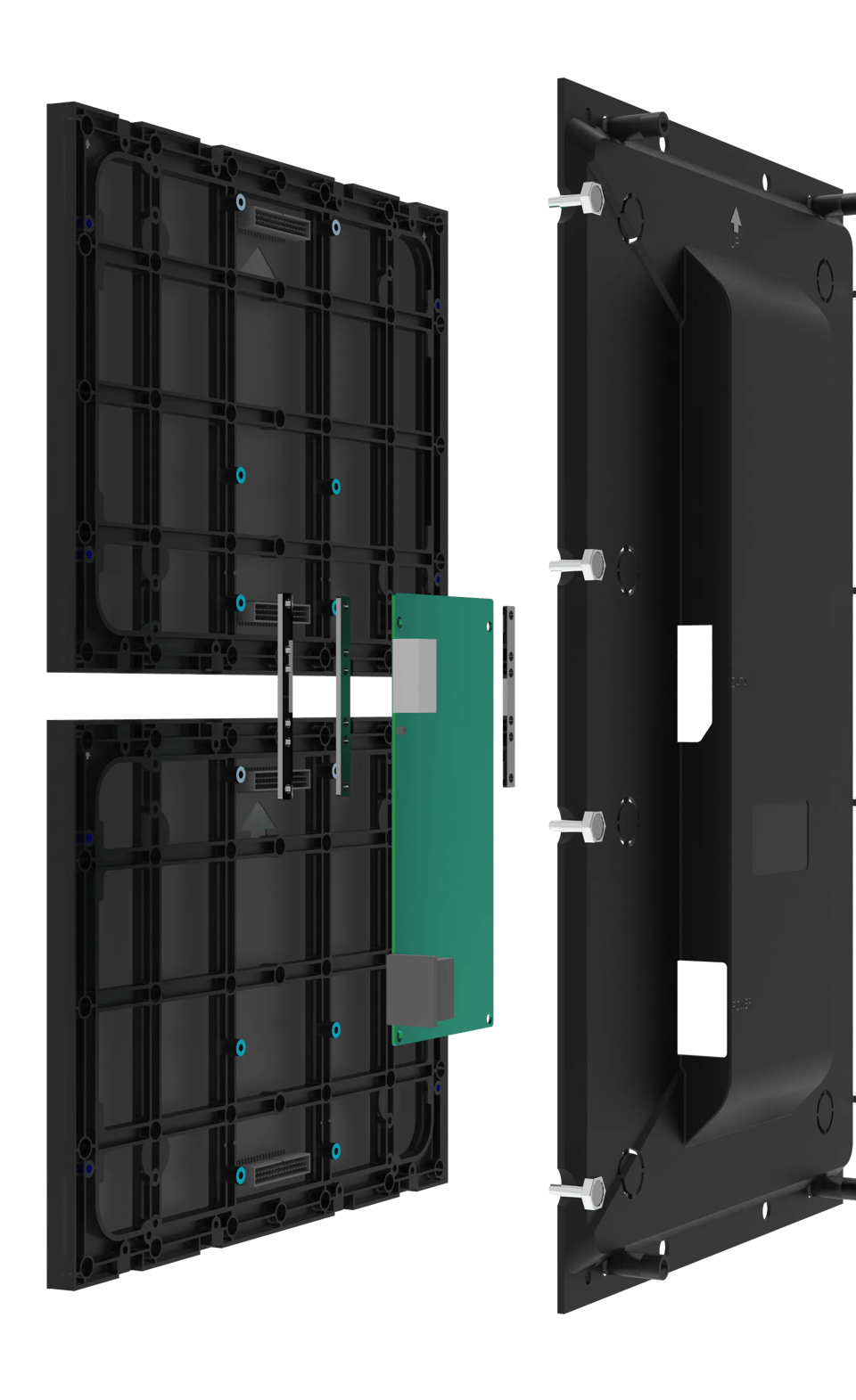

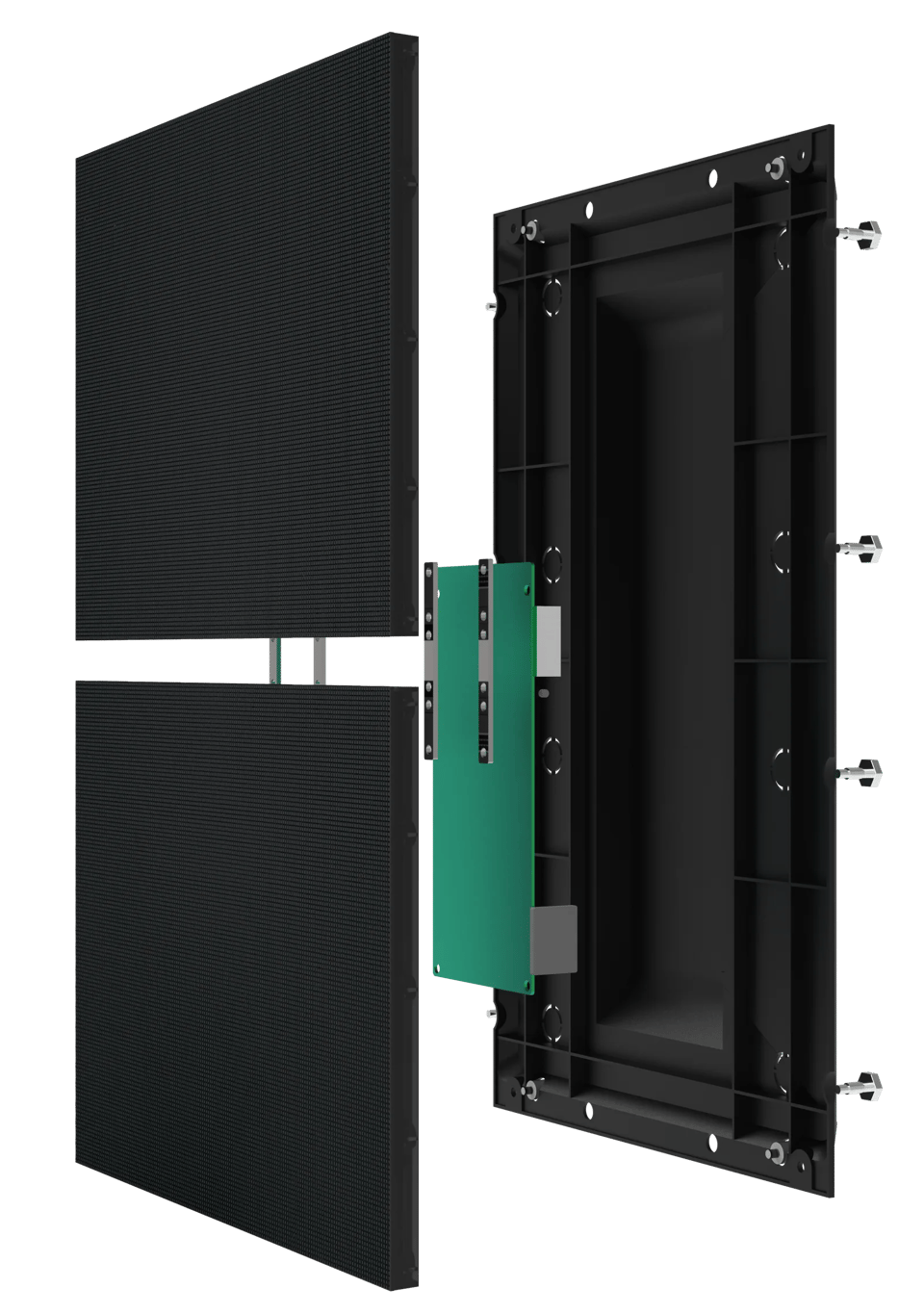

- Ensamblaje simplificado del gabinete F4pro, vista trasera: cubierta posterior de plástico, HUB 3 en 1, módulos de 320 × 240, interfaz de señal e interfaz de alimentación

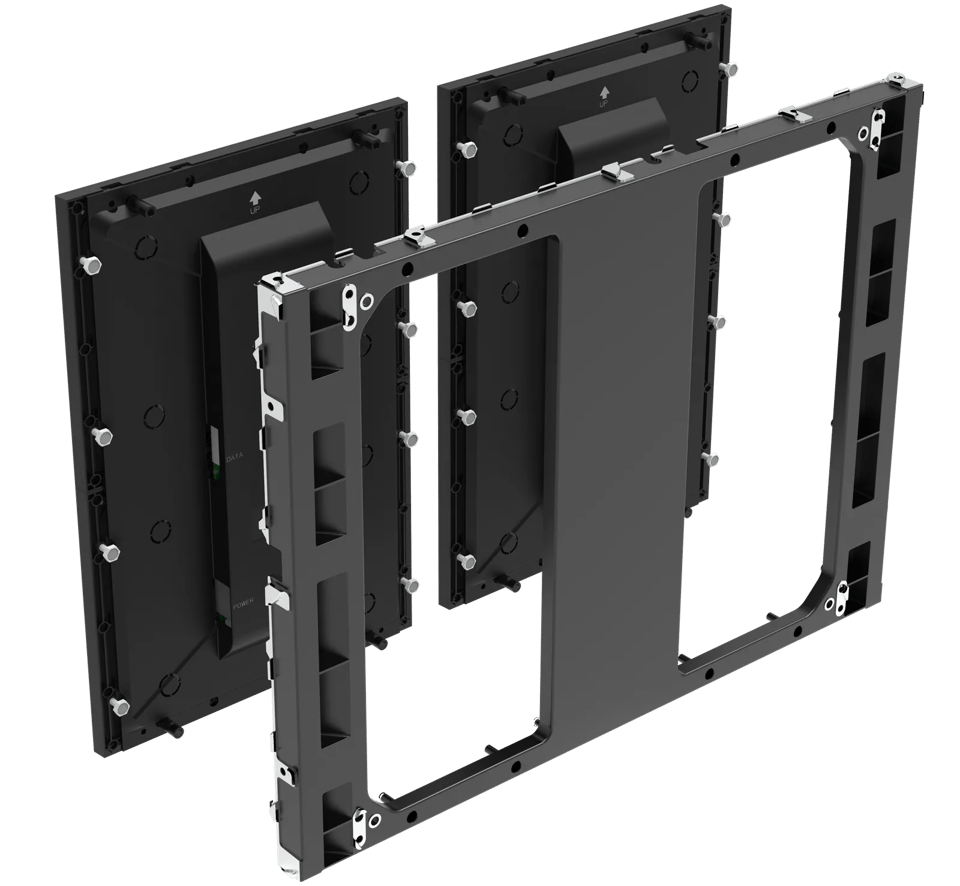

- Ensamblaje del bastidor de aluminio fundido a presión de 640 × 480, vista trasera: bastidor de aluminio fundido a presión, columnas magnéticas y cubiertas posteriores de plástico
Pantalla profesional de pequeño píxel para interiores
La serie F4pro es ideal para una amplia variedad de instalaciones fijas en interiores.

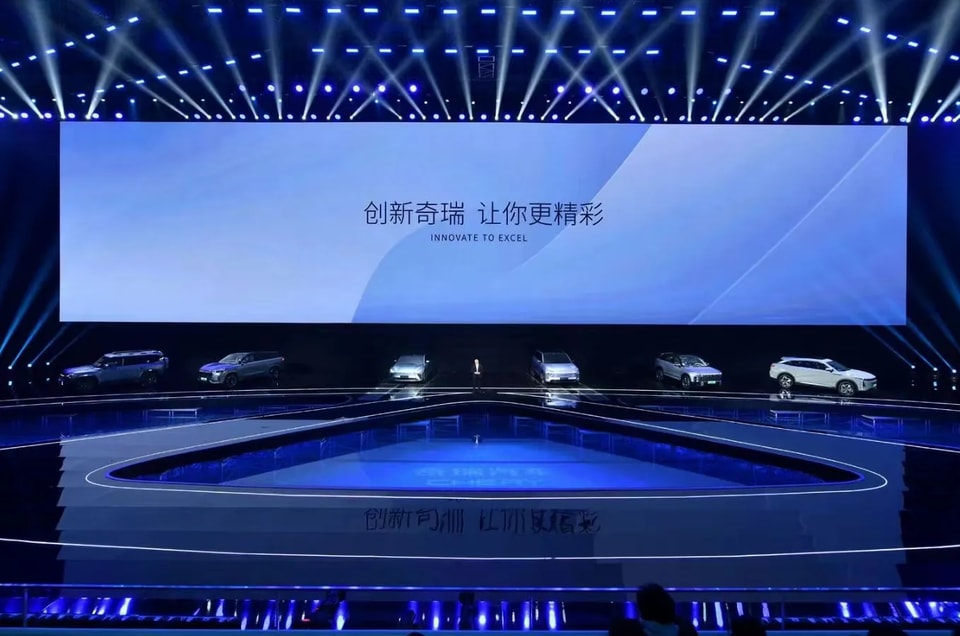

- Espectáculos y estudios
- 3D a simple vista
- Grandes salas de conferencias y cines
- Centros comerciales y supermercados

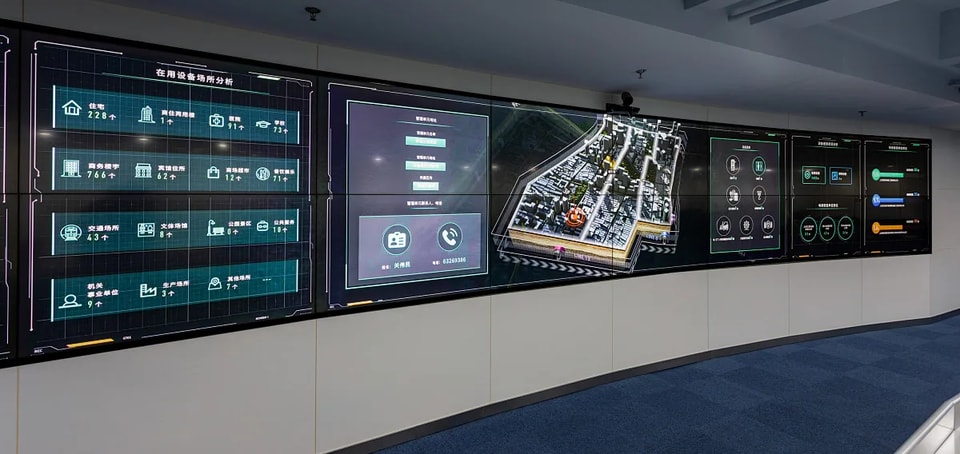

- Centros de control y ciudades inteligentes
- Pantallas publicitarias para aeropuertos y estaciones de tren
Especificaciones
Especificaciones técnicas
Especificaciones principales
| Dimensiones del gabinete de plástico | 320 × 480 mm |
| Dimensiones del bastidor fijo de aluminio | 640 × 480 mm |
| Tamaño del módulo | 320 × 240 mm |
| Paso de píxel — SMD / HOB | 1,538 / 1,86 / 2 / 2,5 mm |
Rendimiento de pantalla
| Brillo | ≥500 nits |
| Relación de contraste | 5000:1 |
| Escala de grises | 14 bits |
| Frecuencia de actualización | 3840 Hz |
| Frecuencia de actualización | 50-60 Hz |
| Ángulo de visión | 160° / 160° |
Gabinete y módulo
| Tamaño del gabinete | 320 × 480 × 46,1 mm |
| Grosor de instalación estándar | 29,8 mm |
| Grosor de instalación con columnas magnéticas compatibles con F1max | 41,2 mm |
| Dimensiones del bastidor de aluminio fundido a presión (opcional) | 640 × 480 × 48,6 mm |
| Peso del gabinete | 1,9±0,3 kg |
| Tamaño del módulo | 320 × 240 mm |
| Peso del módulo | 0,6±0,05 kg |
Parámetros de la serie F4pro
| Parámetro | P1.538 | P1.86 | P2 | P2.5 |
|---|---|---|---|---|
| Configuración de píxeles | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 |
| Brillo (nits) | ≥500 | ≥500 | ≥500 | ≥500 |
| Escala de grises (bits) | 14 | 14 | 14 | 14 |
| Frecuencia de actualización (Hz) | 3840 | 3840 | 3840 | 3840 |
| Frecuencia de fotogramas (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Método de accionamiento | Control de corriente constante (1/104) | Control de corriente constante (1/86) | Control de corriente constante (1/80) | Control de corriente constante (1/64) |
| Ángulo de visión (V/H°) | 160/160 | 160/160 | 160/160 | 160/160 |
| Temperatura de color (K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformidad de brillo y cromaticidad | 98% | 98% | 98% | 98% |
| Relación de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Peso del módulo (kg) | 0.6±0.05 | 0.6±0.05 | 0.6±0.05 | 0.6±0.05 |
| Tamaño del módulo (mm) | 320×240 | 320×240 | 320×240 | 320×240 |
| Resolución del módulo (A×A) | 208×156 | 172×129 | 160×120 | 128×96 |
| Densidad de píxeles (puntos/m²) | 422500 | 288906 | 250000 | 160000 |
| Módulos por gabinete (ancho × alto) | 1×2 | 1×2 | 1×2 | 1×2 |
| Resolución del gabinete (ancho × alto) | 208×312 | 172×258 | 160×240 | 128×192 |
| Dimensiones del gabinete (mm) | 320×480×46,1 | 320×480×46,1 | 320×480×46,1 | 320×480×46,1 |
| Peso del gabinete (kg) | 1,9±0,3 | 1,9±0,3 | 1,9±0,3 | 1,9±0,3 |
| Módulos por bastidor (ancho × alto) | 2×2 | 2×2 | 2×2 | 2×2 |
| Tamaño del gabinete (mm) | 640×480×48,6 | 640×480×48,6 | 640×480×48,6 | 640×480×48,6 |
| Planitud del gabinete (mm) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| Mantenimiento | Mantenimiento frontal del gabinete completo | Mantenimiento frontal del gabinete completo | Mantenimiento frontal del gabinete completo | Mantenimiento frontal del gabinete completo |
| Material del gabinete | Plástico | Plástico | Plástico | Plástico |
| Grado de protección | IP30 | IP30 | IP30 | IP30 |
| Consumo máximo de energía (W/m²) | ≤400 | ≤400 | ≤400 | ≤400 |
| Consumo medio de energía (W/m²) | ≤140 | ≤140 | ≤140 | ≤140 |
| Alimentación eléctrica | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz | CA 100–240 V, 50–60 Hz |
| Vida útil (h) | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| Temperatura de funcionamiento | -10 °C ~ +45 °C | -10 °C ~ +45 °C | -10 °C ~ +45 °C | -10 °C ~ +45 °C |
| Temperatura de almacenamiento | -20 °C ~ +55 °C | -20 °C ~ +55 °C | -20 °C ~ +55 °C | -20 °C ~ +55 °C |
| Humedad de funcionamiento | 10 % HR ~ 80 % HR | 10 % HR ~ 80 % HR | 10 % HR ~ 80 % HR | 10 % HR ~ 80 % HR |
| Humedad de almacenamiento | 10 % HR ~ 85 % HR | 10 % HR ~ 85 % HR | 10 % HR ~ 85 % HR | 10 % HR ~ 85 % HR |
Especificaciones basadas en la documentación de productos de GKC. La configuración final se confirma en la cotización de su proyecto.
