Pantalla LED F2 Pro de paso fino

Gabinete 16:9 de 600 × 337,5 mm, con paso desde 0,78 mm y opciones COB, HOB, SMD o MIP. Certificaciones CE y CCC, y módulos inteligentes de lectura y escritura.

Correo electrónico:support@gkc-led.com

Teléfono:+86 177 0588 5572

Fabrique con su marca Así funciona la marca blanca

Descripción general

Características

Especificaciones

Entrega

Personalizar

Descripción general+

Descripción general

Pantalla LED F2 Pro de paso fino

F2 Pro es la plataforma de paso fino de GKC para salas de control, estudios de radiodifusión e interiores de alta gama. Su gabinete con formato 16:9 permite crear resoluciones estándar con precisión, y su estructura admite módulos SMD, HOB, COB o MIP con pasos de hasta 0,78 mm.

Certificaciones CE y CCC
Lectura y escritura inteligentes
Diseño modular sin fondo y con conexión rígida

Solicite información para colaborar

Características+

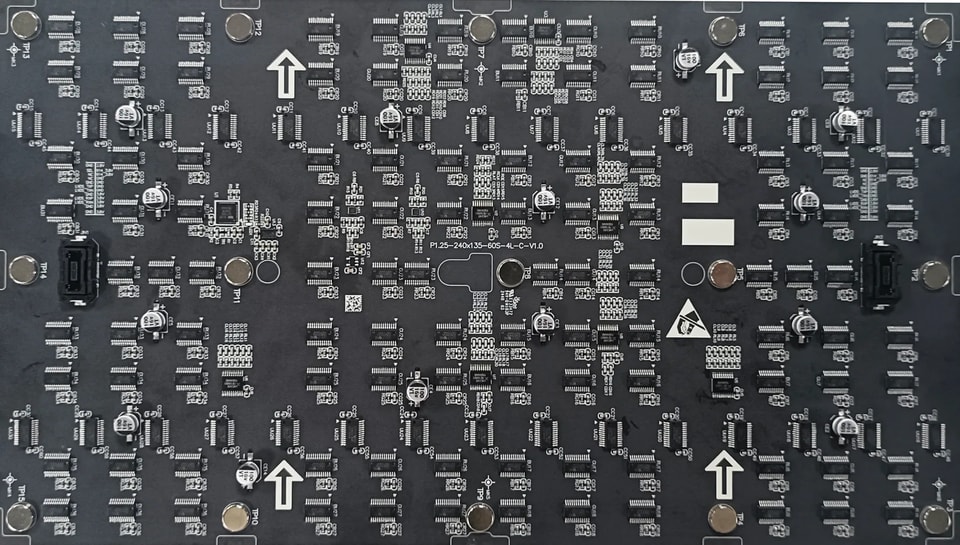

HUB 3 en 1, compatible con PCB

Diseño de tarjeta 3 en 1 que integra el sistema de alimentación y el HUB
Conexión rígida sin cables
Las placas LED se conectan mediante conectores flotantes 20+4 4PIN
Diseño de la placa LED con protección contra errores de montaje izquierda/derecha
Pistas de PCB compatibles con diseños de cátodo común y ánodo común

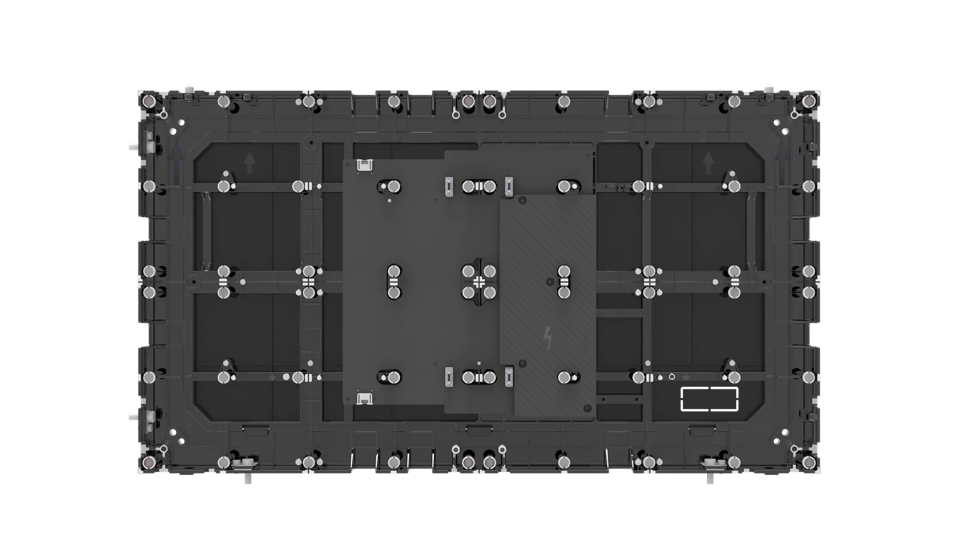

Gabinete ligero y delgado

Las placas LED prescinden de la carcasa inferior de plástico y se fijan directamente al gabinete, para lograr una estructura ultraligera y delgada.

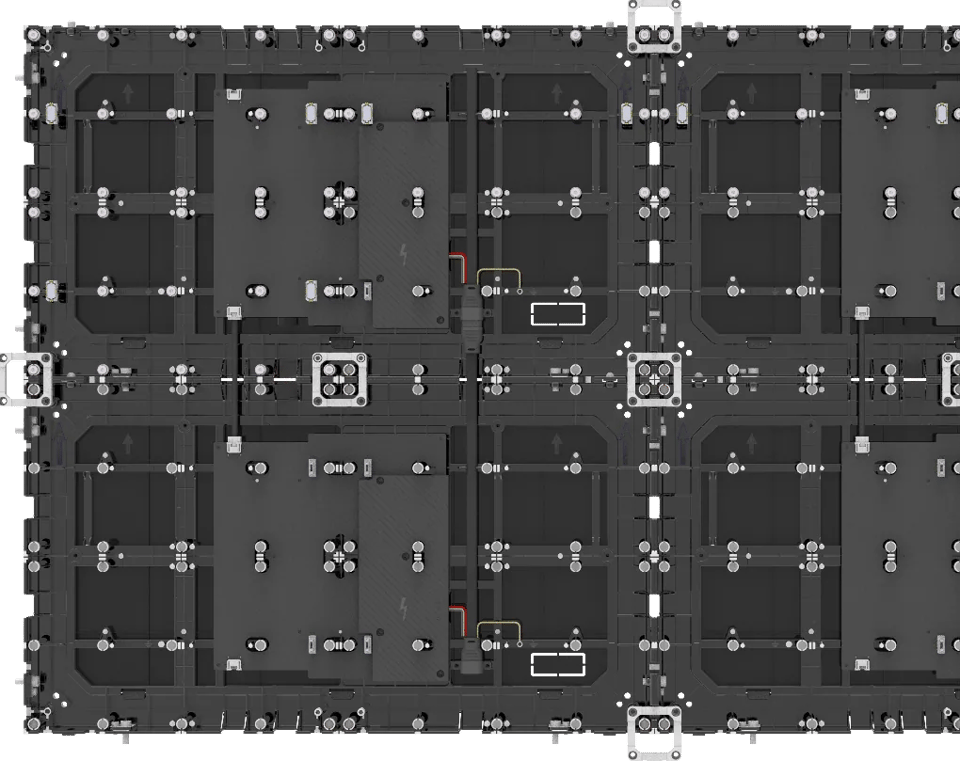

Diseño con marco de gabinete y cubierta trasera: ultraligero y reforzado
Un 60 % menos de peso: cada gabinete pesa solo 1,5 kg sin módulos y 3,6 kg con módulos.
Un 20 % menos de grosor: la unidad completa tiene solo 33 mm de grosor.

Módulos de mantenimiento frontal con lectura y escritura inteligentes

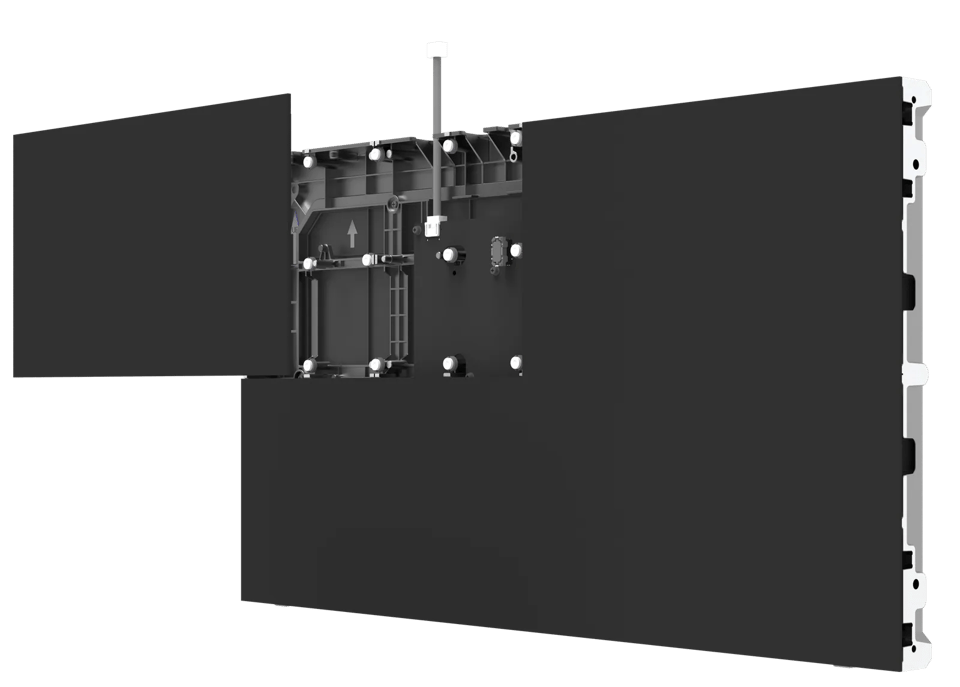

Diseño modular con mantenimiento frontal

Los módulos se conectan rígidamente al gabinete para ofrecer una transmisión más estable. Los módulos magnéticos se extraen desde el frente con una herramienta de reparación.

Lectura y escritura inteligentes

Definición de interfaz de comunicación de alta velocidad LVDS. Admite la gestión inteligente de lectura y escritura del estado de funcionamiento de los módulos.

Módulos con distintos procesos, superficie de pantalla plana

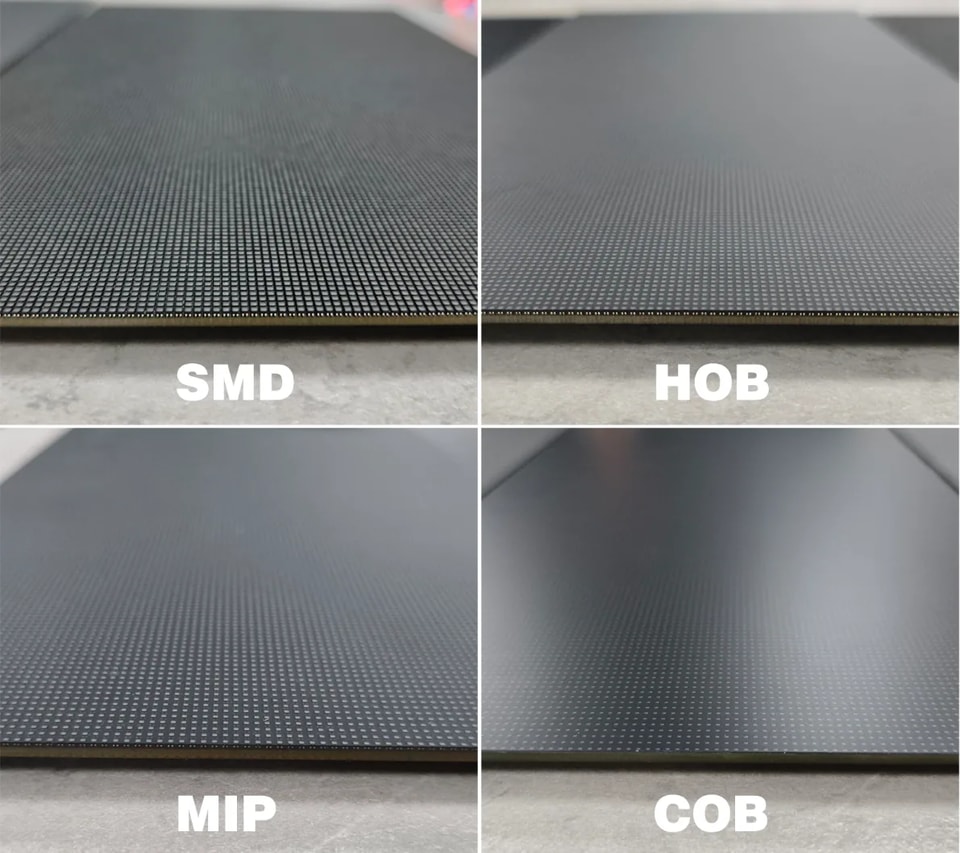

Compatible con distintos procesos de fabricación de módulos

Compatible con toda la gama de placas LED SMD, HOB, MIP y COB mediante una plataforma común de gabinete y control. Los módulos se pueden sustituir rápidamente.

Placas de unión para una gran planitud

Las placas de unión conectan los gabinetes y mantienen la superficie de la pantalla perfectamente plana.

Montaje de esquina interior de 10°

Los gabinetes estándar se unen siguiendo un arco interior con un ángulo de 10°. Las piezas de relleno personalizadas cierran el hueco de la esquina para crear una superficie curva o envolvente sin juntas.

Pieza de relleno personalizada

Las piezas de esquina específicas cierran el hueco y crean una unión enrasada y sin juntas.

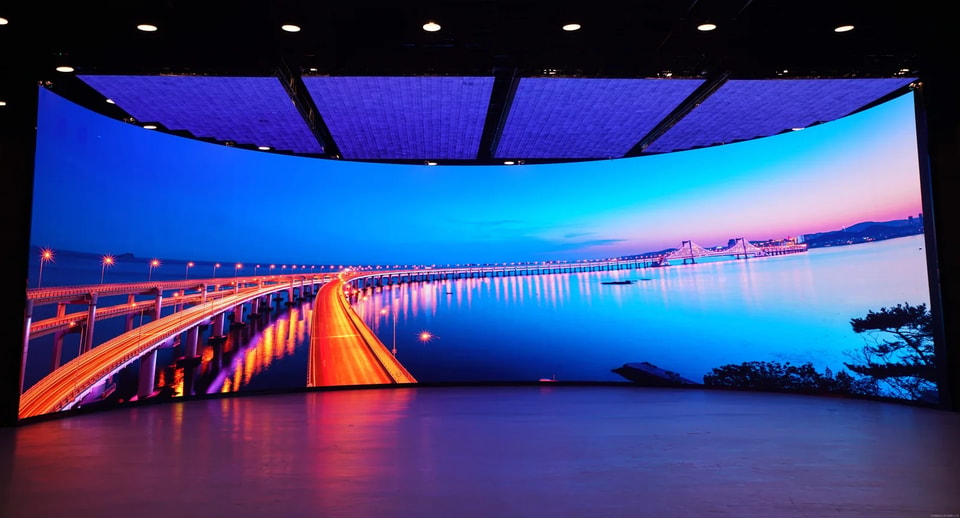

Superficie curva sin juntas

Paredes curvas, pantallas envolventes para escenarios y pantallas cilíndricas: todo en una superficie continua.

Formas flexibles

Ideal para diseños no lineales, como esquinas integradas y escenarios curvos.

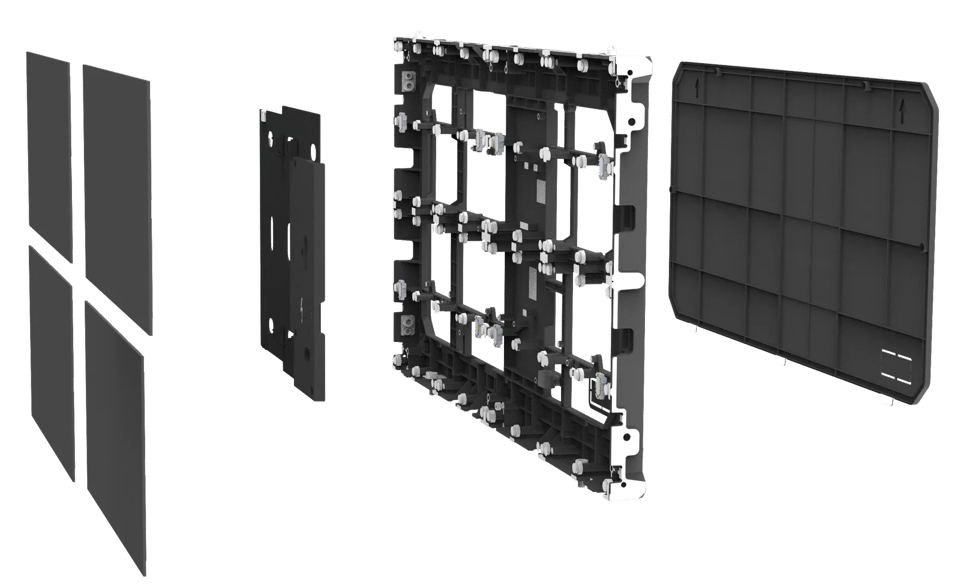

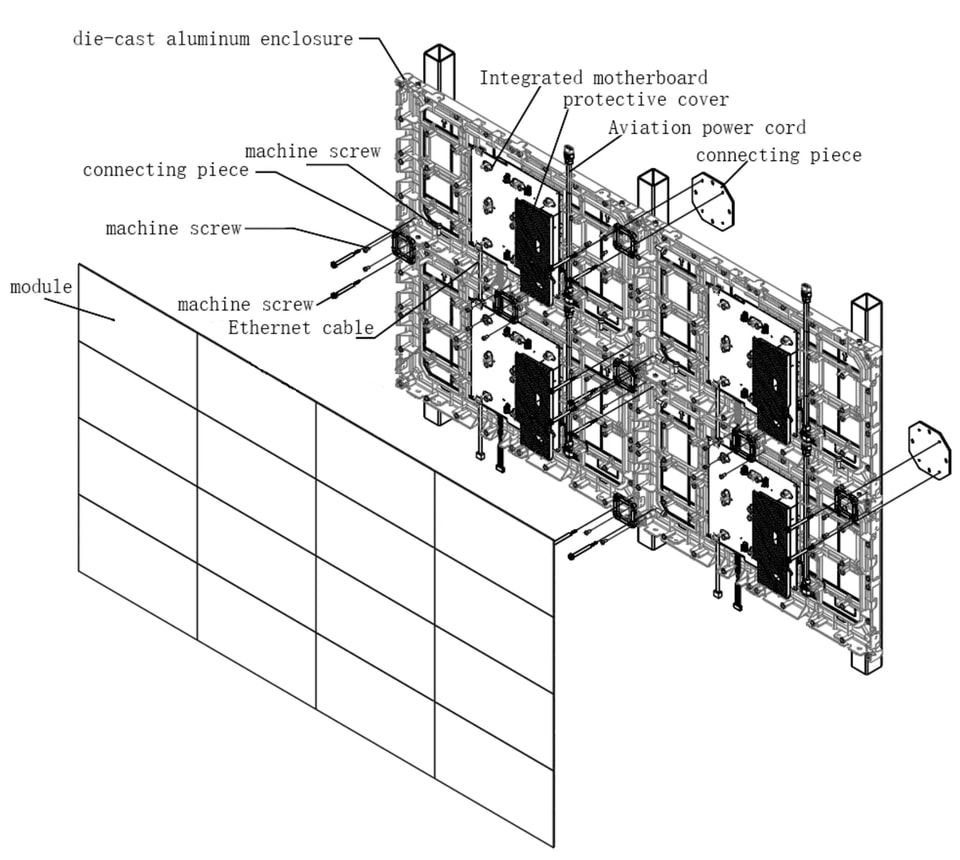

Vista explosionada del montaje de la pantalla

Diagrama de instalación frontal

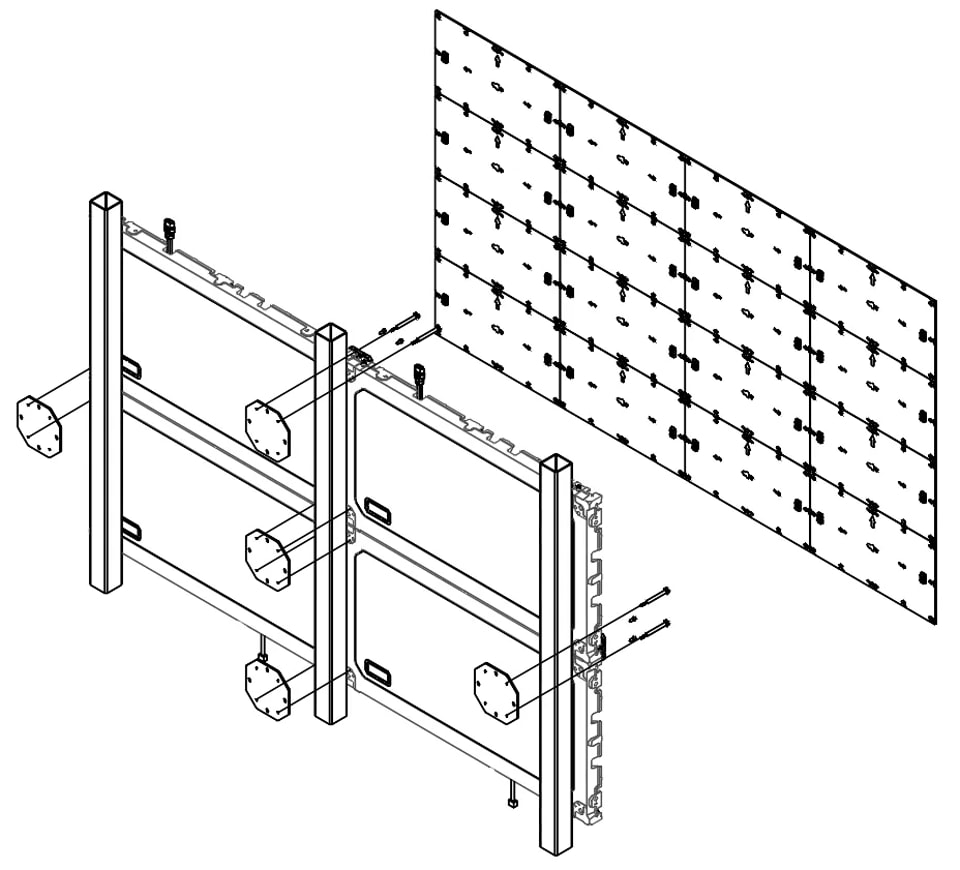

Diagrama de instalación posterior

Pantalla profesional de pequeño píxel para interiores

La serie F2 Pro es adecuada para todo tipo de instalaciones fijas en interiores.

Estudios
Grandes salas de conferencias
Centros de control
Ciudades inteligentes

Especificaciones+

Especificaciones

Especificaciones técnicas

Especificaciones principales

Tamaño del gabinete	600 × 337,5 × 32,9 mm
Paso de píxel — SMD / HOB	1,25 / 1,56 / 1,87 / 2,5 mm
Paso de píxel — COB	0,78 / 0,93 / 1,25 / 1,56 / 1,875 mm
Paso de píxel — MIP	0,93 / 1,25 / 1,56 mm
Certificaciones	CE, CCC

Rendimiento de pantalla

Brillo	≥500 nits (SMD/HOB) / ≥600 nits (COB/MIP)
Relación de contraste	5000:1
Escala de grises	14 bits
Frecuencia de actualización	3840 Hz
Frecuencia de actualización	50-60 Hz
Ángulo de visión	160° / 160°

Gabinete y módulo

Tamaño del gabinete	600 × 337,5 × 33 mm
Peso del gabinete	3,6±0,3 kg
Tamaño del módulo	300 × 168,75 mm (SMD/HOB P2.5: 300 × 337,5 mm; COB P0.78: 150 × 168,75 mm)
Peso del módulo	0,3±0,05 kg (SMD/HOB P2.5: 0,6±0,05 kg; COB P0.78: 0,2±0,05 kg)

Parámetros de la serie F2 Pro SMD/HOB

Parámetro	P1.25	P1.56	P1.875	P2.5
Configuración de píxeles	SMD 1010	SMD 1212	SMD 1515	SMD 2121
Brillo (nits)	≥500	≥500	≥500	≥500
Escala de grises (bits)	13	13	13	14
Frecuencia de actualización (Hz)	3840	3840	3840	3840
Frecuencia de fotogramas (Hz)	50 / 60	50 / 60	50 / 60	50 / 60
Método de accionamiento	Accionamiento de corriente constante (1/120)	Accionamiento de corriente constante (1/108)	Accionamiento de corriente constante (1/90)	Accionamiento de corriente constante (1/60)
Ángulo de visión (V/H°)	160/160	160/160	160/160	160/160
Temperatura de color (K)	2000-9500	2000-9500	2000-9500	2000-9500
Uniformidad de brillo y cromaticidad	98%	98%	98%	98%
Relación de contraste	5000:1	5000:1	5000:1	5000:1
Tamaño del módulo (mm)	300×168,75	300×168,75	300×168,75	300×337,5
Resolución del módulo (A×A)	240×135	192×108	160×90	120×135
Densidad de píxeles (puntos/m²)	640000	409600	284444	160000
Peso del módulo (kg)	0.3±0.05	0.3±0.05	0.3±0.05	0.6±0.05
Módulos por gabinete (ancho × alto)	2×2	2×2	2×2	2×1
Resolución del gabinete (ancho × alto)	480×270	384×216	320×180	240×135
Dimensiones del gabinete (mm)	600×337.5×33	600×337.5×33	600×337.5×33	600×337.5×33
Peso del gabinete (kg)	3.6±0.3	3.6±0.3	3.6±0.3	3.6±0.3
Planitud del gabinete (mm)	≤0.2	≤0.2	≤0.2	≤0.2
Mantenimiento	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal
Material del gabinete	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión
Grado de protección	IP30	IP30	IP30	IP30
Consumo máximo de energía (W/m²)	≤350	≤310	≤280	≤260
Consumo medio de energía (W/m²)	≤120	≤110	≤95	≤90
Alimentación eléctrica	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz
Vida útil (h)	≥100000	≥100000	≥100000	≥100000
Temperatura de funcionamiento	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C
Temperatura de almacenamiento	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C
Humedad de funcionamiento	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR
Humedad de almacenamiento	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR

Parámetros de la serie F2 Pro COB

Parámetro	P0.78 (cátodo común)	P0.9375 (cátodo común)	P1.25 (cátodo común)	P1.25 (ánodo común)	P1.5625 (cátodo común)	P1.5625 (ánodo común)	P1.875
Configuración de píxeles	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B
Brillo (nits)	≥600	≥600	≥600	≥600	≥600	≥600	≥600
Escala de grises (bits)	14	14	14	14	14	14	14
Frecuencia de actualización (Hz)	3840	3840	3840	3840	3840	3840	3840
Frecuencia de fotogramas (Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Método de accionamiento	Controlador de corriente constante (1/54)	Controlador de corriente constante (1/54)	Accionamiento de corriente constante (1/60)	Accionamiento de corriente constante (1/60)	Controlador de corriente constante (1/54)	Controlador de corriente constante (1/54)	Controlador de corriente constante (1/45)
Ángulo de visión (V/H°)	160/160	160/160	160/160	160/160	160/160	160/160	160/160
Temperatura de color (K)	2000-10000	2000-10000	2000-10000	2000-10000	2000-10000	2000-10000	2000-10000
Uniformidad de brillo y cromaticidad	98%	98%	98%	98%	98%	98%	98%
Relación de contraste	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
Tamaño del módulo (mm)	150×168.75	300×168,75	300×168,75	300×168,75	300×168,75	300×168,75	300×168,75
Resolución del módulo (A×A)	192×216	320×180	240×135	240×135	192×108	192×108	160×90
Densidad de píxeles (puntos/m²)	1638400	1137778	640000	640000	409600	409600	284444
Peso del módulo (kg)	0,2±0,05	0.3±0.05	0.3±0.05	0.3±0.05	0.3±0.05	0.3±0.05	0.3±0.05
Módulos por gabinete (ancho × alto)	4×2	2×2	2×2	2×2	2×2	2×2	2×2
Resolución del gabinete (ancho × alto)	768×432	640×360	480×270	480×270	384×216	384×216	320×180
Dimensiones del gabinete (mm)	600×337.5×33	600×337.5×33	600×337.5×33	600×337.5×33	600×337.5×33	600×337.5×33	600×337.5×33
Peso del gabinete (kg)	3.6±0.3	3.6±0.3	3.6±0.3	3.6±0.3	3.6±0.3	3.6±0.3	3.6±0.3
Planitud del gabinete (mm)	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
Mantenimiento	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal	Mantenimiento frontal
Material del gabinete	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión	Aluminio fundido a presión
Grado de protección	IP30	IP30	IP30	IP30	IP30	IP30	IP30
Consumo máximo de energía (W/m²)	≤450	≤340	≤260	≤320	≤230	≤280	≤250
Consumo medio de energía (W/m²)	≤150	≤120	≤90	≤110	≤80	≤95	≤85
Alimentación eléctrica	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz	CA 100–240 V, 50–60 Hz
Vida útil (h)	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000
Temperatura de funcionamiento	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C	-10 °C ~ +45 °C
Temperatura de almacenamiento	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C	-20 °C ~ +55 °C
Humedad de funcionamiento	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR	10 % HR ~ 80 % HR
Humedad de almacenamiento	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR	10 % HR ~ 85 % HR

Parámetros de la serie F2 Pro MIP

Parámetro	P1.56
Configuración de píxeles	MIP 1010
Brillo (nits)	≥600
Escala de grises (bits)	13
Frecuencia de actualización (Hz)	3840
Frecuencia de fotogramas (Hz)	50 / 60
Método de accionamiento	Controlador de corriente constante (1/54)
Ángulo de visión (V/H°)	160/160
Temperatura de color (K)	2000-10000
Uniformidad de brillo y cromaticidad	98%
Relación de contraste	5000:1
Tamaño del módulo (mm)	300×168,75
Resolución del módulo (A×A)	192×108
Densidad de píxeles (puntos/m²)	409600
Peso del módulo (kg)	0.3±0.05
Módulos por gabinete (ancho × alto)	2×2
Resolución del gabinete (ancho × alto)	384×216
Dimensiones del gabinete (mm)	600×337.5×33
Peso del gabinete (kg)	3.6±0.3
Planitud del gabinete (mm)	≤0.2
Mantenimiento	Mantenimiento frontal
Material del gabinete	Aluminio fundido a presión
Grado de protección	IP30
Consumo máximo de energía (W/m²)	≤420
Consumo medio de energía (W/m²)	≤150
Alimentación eléctrica	CA 100–240 V, 50–60 Hz
Vida útil (h)	≥100000
Temperatura de funcionamiento	-10 °C ~ +45 °C
Temperatura de almacenamiento	-20 °C ~ +55 °C
Humedad de funcionamiento	10 % HR ~ 80 % HR
Humedad de almacenamiento	10 % HR ~ 85 % HR

Especificaciones basadas en la documentación de productos de GKC. La configuración final se confirma en la cotización de su proyecto.

Entrega+

Entrega y servicio

Del pedido a la instalación

Plazo de entrega estándar: 30 días para 1.000 m²
Garantía: 1 año
Certificaciones: CE / CCC
Embalaje: Gabinetes: caja de cartón, 4 por paquete; módulos: caja de cartón, 48 por paquete
Instalación: Montaje en pared, soporte inferior o montaje en el suelo
