Pantalla LED fija para interiores F1 Pro
Descripción general

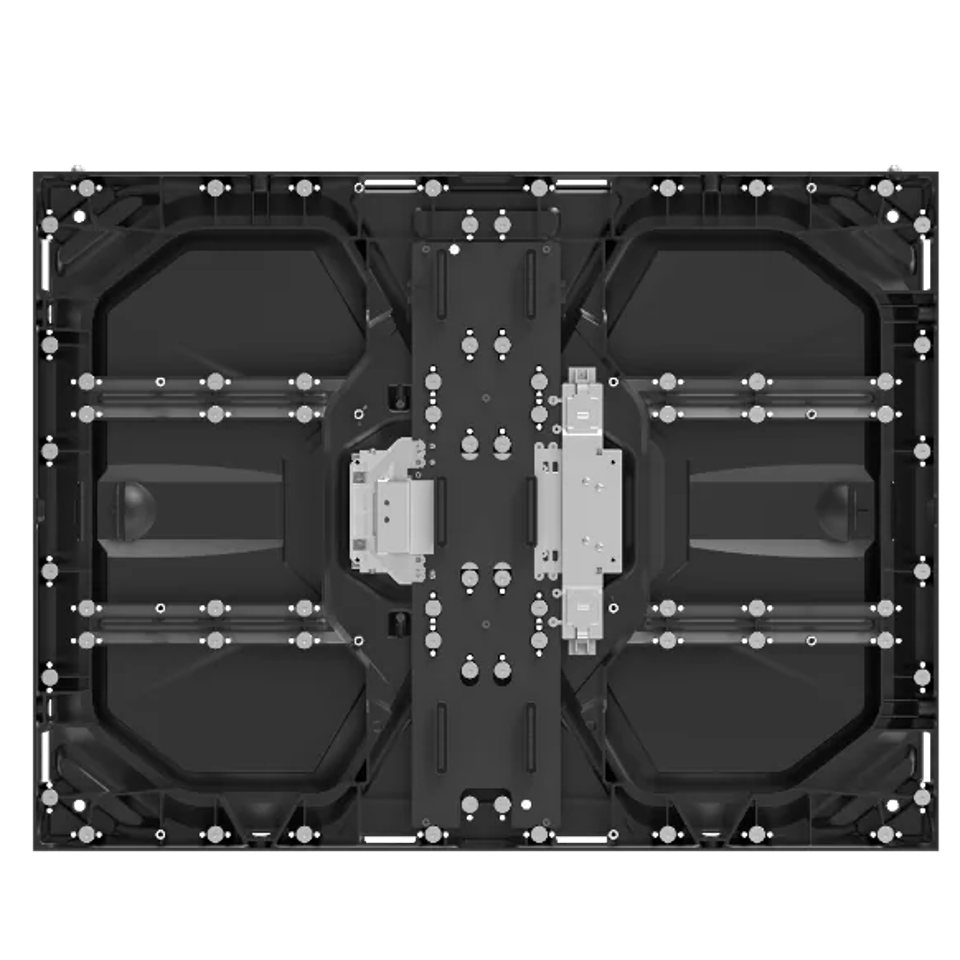

Pantalla LED fija para interiores F1 Pro
F1 Pro es un gabinete de aluminio fundido a presión de 640 × 480 × 60,7 mm, diseñado para instalaciones fijas en interiores, como centros comerciales, supermercados, ciudades inteligentes y pantallas publicitarias en aeropuertos y estaciones de tren. Los módulos se conectan directamente al gabinete y almacenan sus propios datos de calibración. Tanto los módulos como las placas HUB se pueden mantener desde la parte frontal o trasera. Hay disponibles soluciones de una tarjeta y una fuente de alimentación, o de doble tarjeta y doble fuente de alimentación.
- Conexión directa del módulo
- Mantenimiento frontal y trasero
- Compatible con doble tarjeta y doble fuente de alimentación
- Cubierta trasera abatible
- El circuito integrado de memoria almacena los datos de calibración del módulo

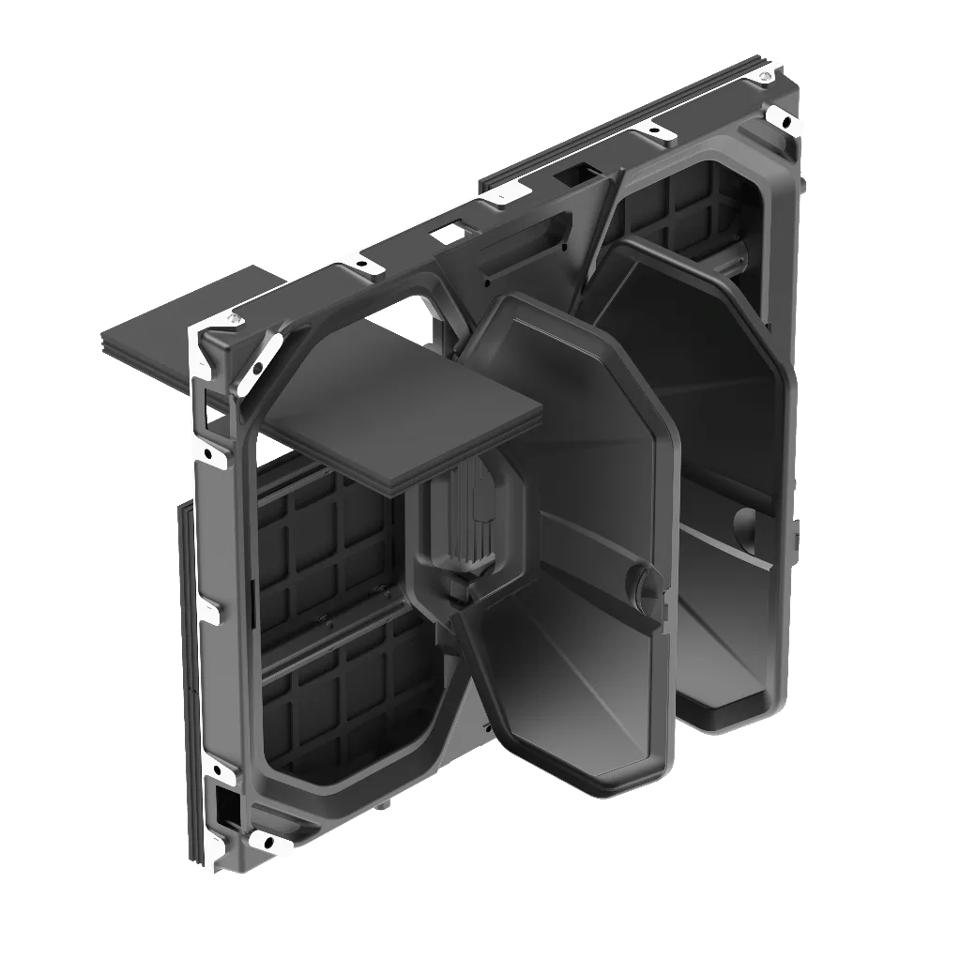

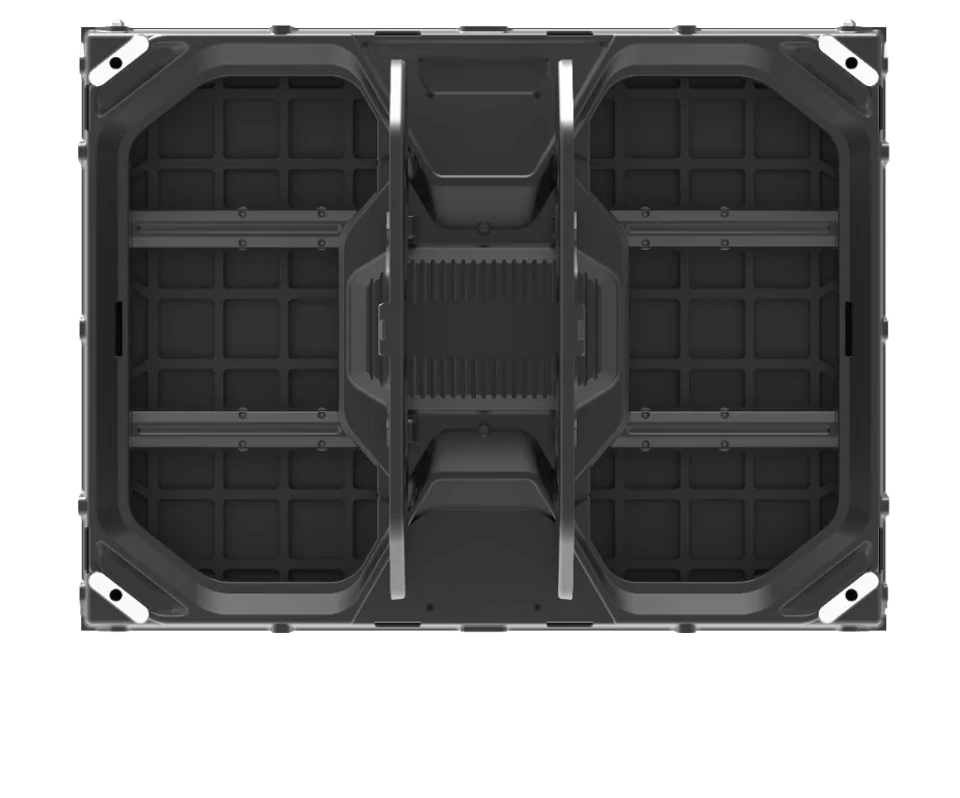

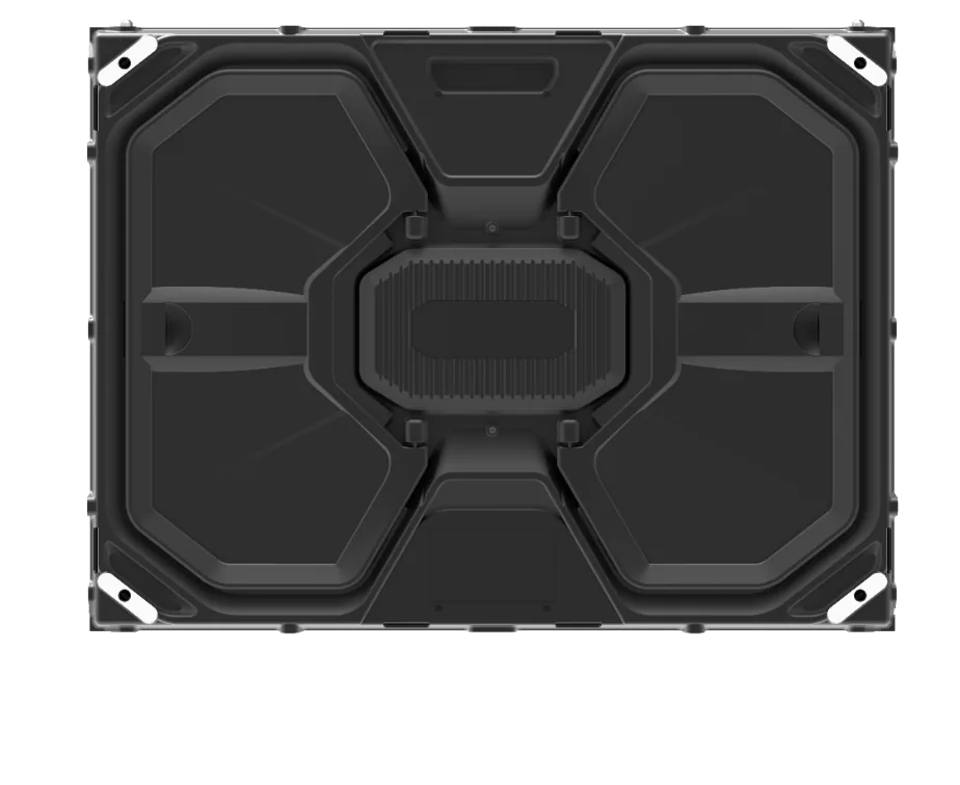

Cubierta trasera del gabinete
- Cubierta trasera abatible tipo mariposa para facilitar el mantenimiento.
- La fuente de alimentación queda adosada a la cubierta trasera de aluminio fundido a presión.
- Las aletas de disipación térmica en la zona de la fuente de alimentación mejoran la disipación del calor.
- Patente: estructura articulada entre el gabinete y la cubierta trasera.

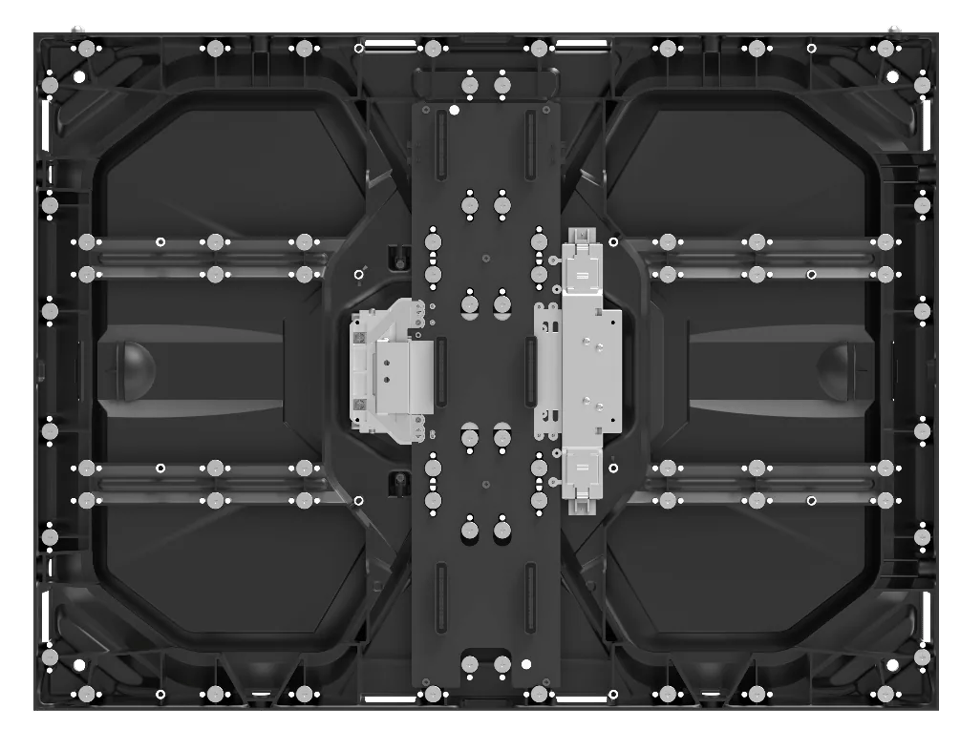

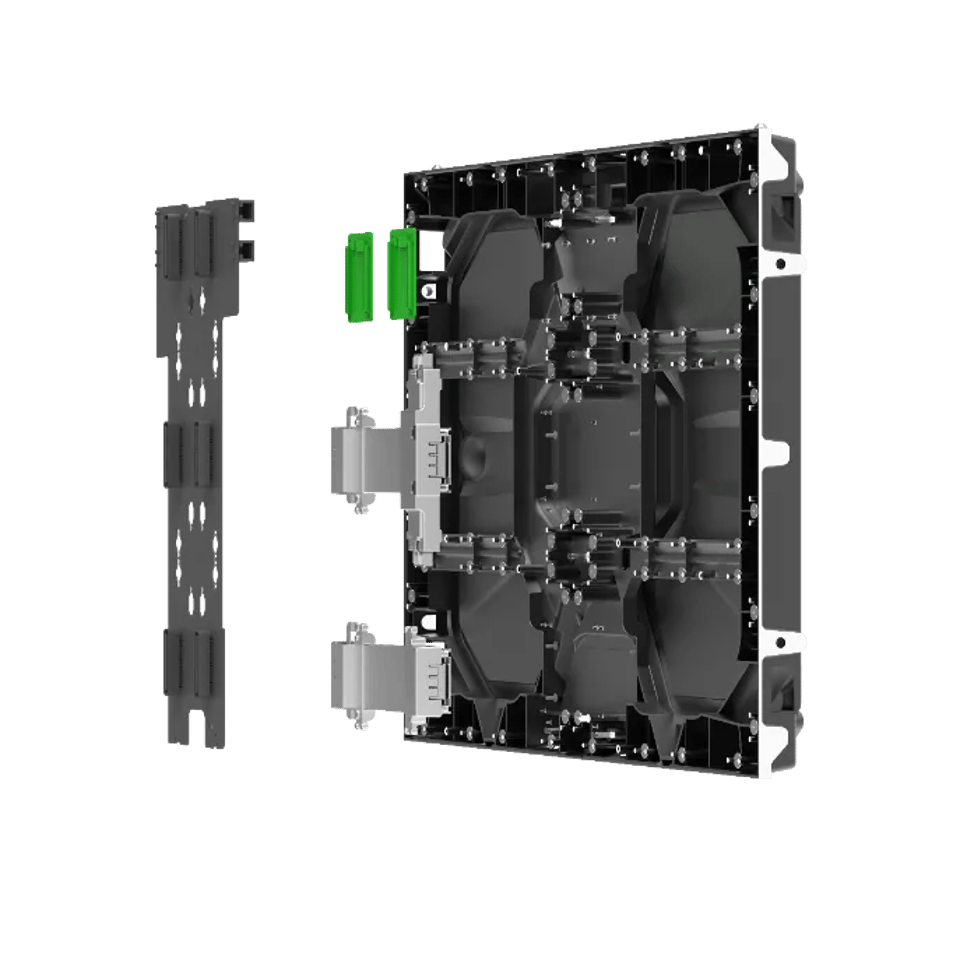

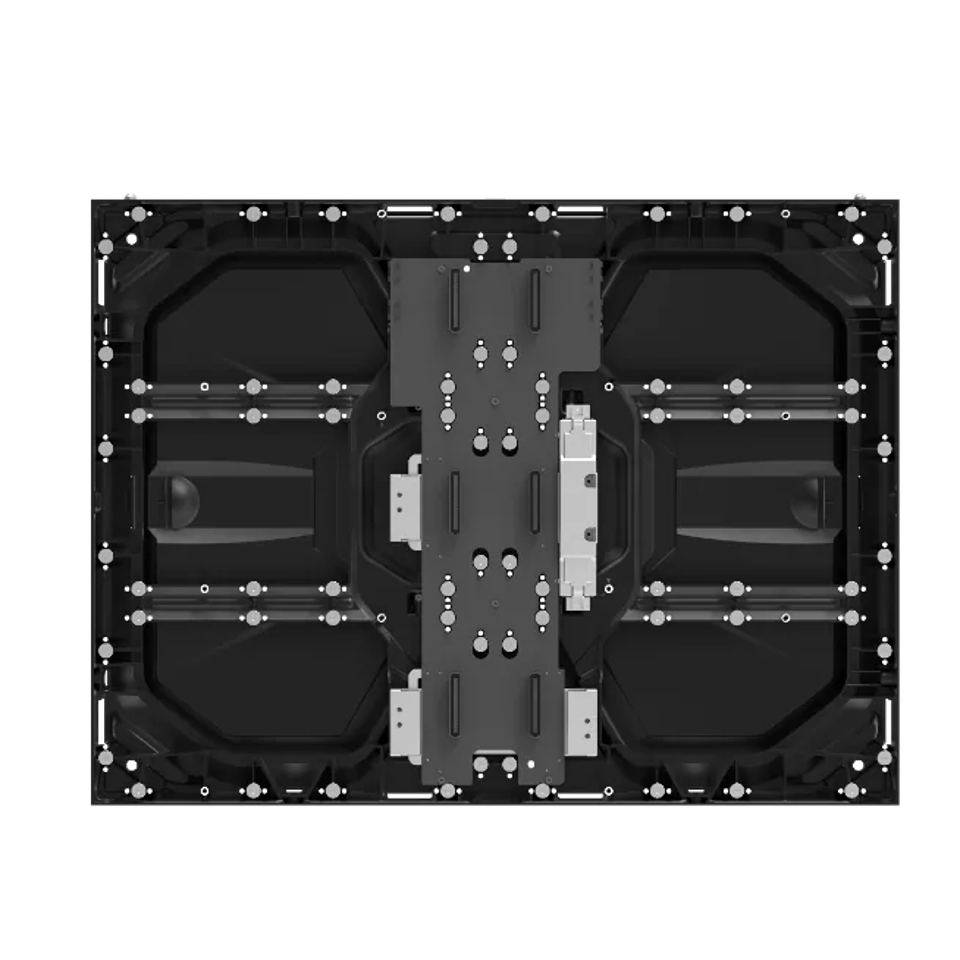

Opción de una o dos tarjetas y fuentes de alimentación
- Solución de una tarjeta y una fuente de alimentación.
- Solución de doble tarjeta y doble fuente de alimentación.
- Patente: estructura de soporte con equilibrio magnético.
- Patente: módulo de montaje del sistema de alimentación.

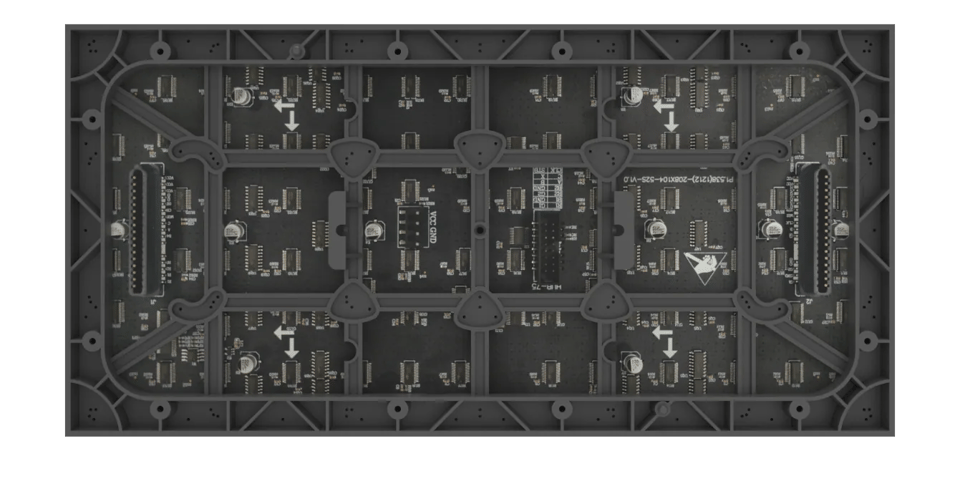

Módulos con conexión directa
- Los módulos se conectan directamente al gabinete para ofrecer una transmisión más estable, sin cables expuestos en la parte trasera.
- La interfaz de conexión directa tiene un diseño a prueba de errores, que impide insertar los módulos al revés y que se quemen.
- Cada módulo incorpora un circuito integrado de memoria que almacena sus datos de calibración.
- Tras calibrar toda la pantalla, los módulos trasladados de un gabinete a otro leen sus datos automáticamente, sin necesidad de volver a calibrarlos.
- Para los módulos de repuesto, importe los datos de calibración para calibrarlos sin necesidad de volver a calibrar el sistema.
- Asa de mantenimiento trasera en cada módulo.
Mantenimiento frontal y trasero del módulo

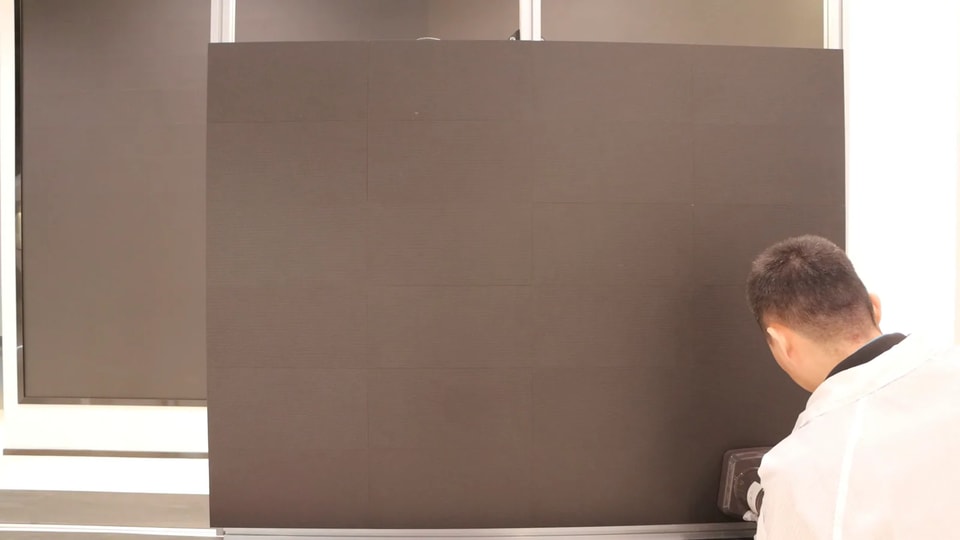

Mantenimiento frontal
Los módulos son magnéticos y se extraen por la parte frontal con una herramienta de succión.
Mantenimiento trasero
Abra la tapa trasera del gabinete, sujete el asa del módulo, empújelo hacia delante, gírelo y extráigalo por la parte trasera.
Mantenimiento frontal y trasero de la tarjeta HUB
Mantenimiento frontal

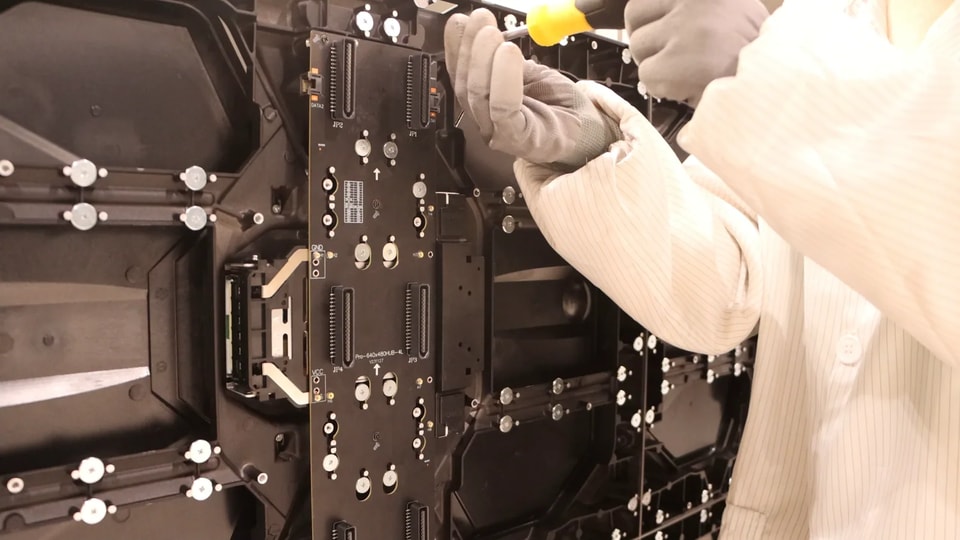

Tras retirar el módulo, afloje con un destornillador los seis tornillos cautivos de la tarjeta HUB y extráigala por la parte frontal.
Mantenimiento trasero
Tras retirar el módulo, afloje los seis tornillos cautivos de la parte trasera del gabinete, gire la tarjeta HUB y extráigala por la parte trasera. Para volver a instalarla, introdúzcala por la parte trasera, alinéela con los postes de posicionamiento y apriete los tornillos.
Modos de instalación

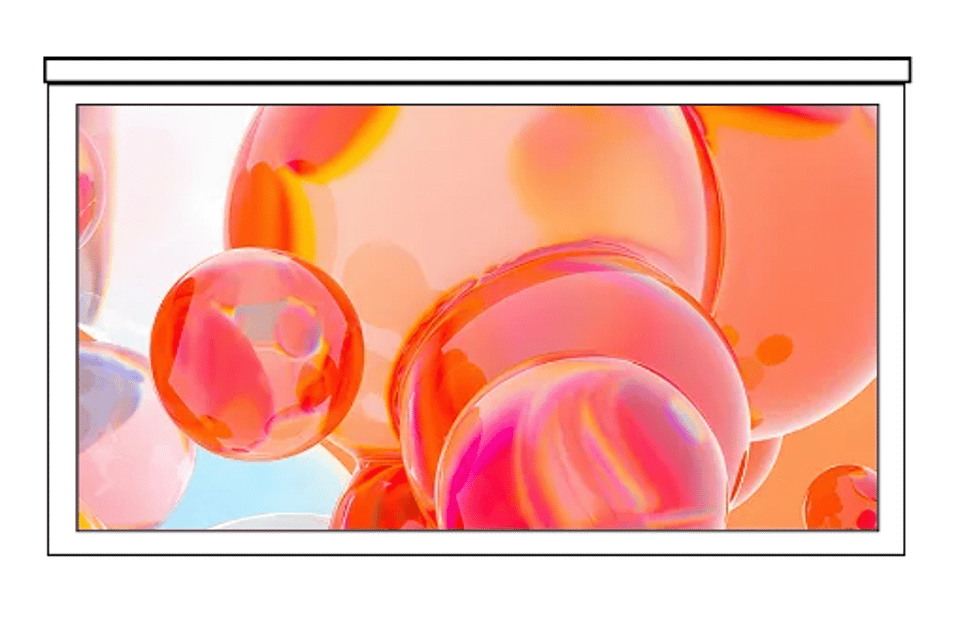

- Montaje en pared, adosado a la pared y empotrado en la pared: compatibles.
- Estructura de soporte inferior: compatible.

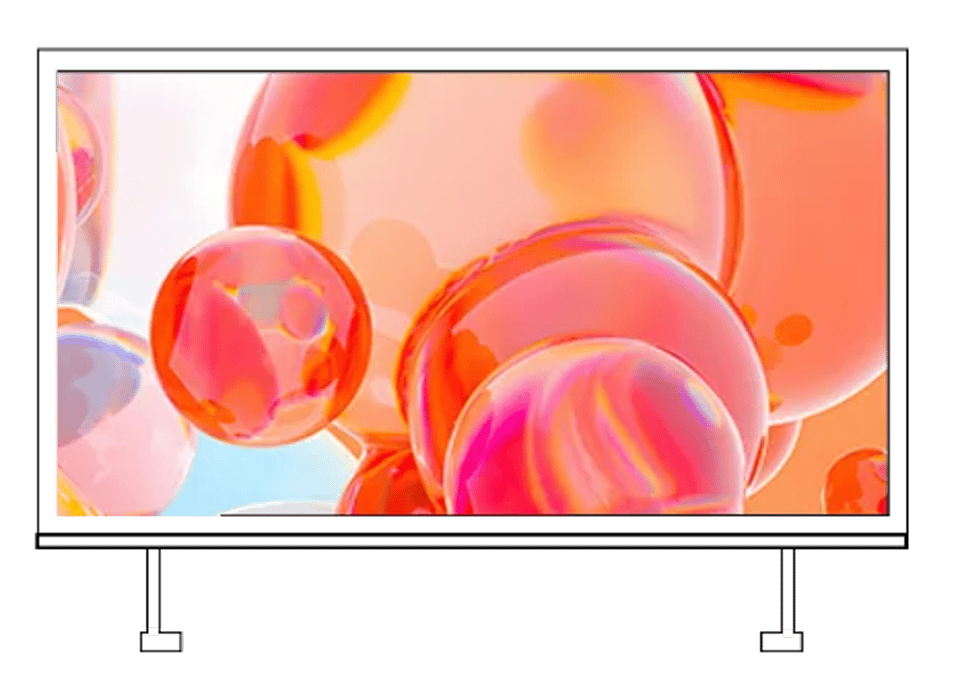

- Instalación sobre suelo: compatible.

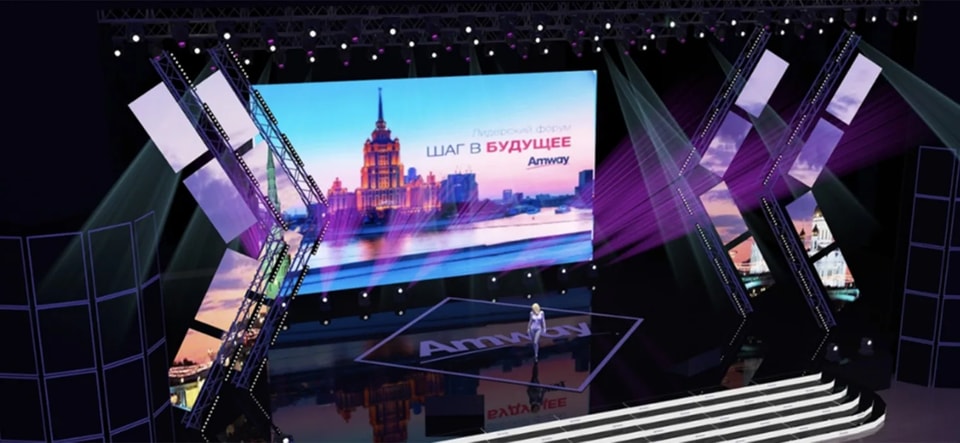

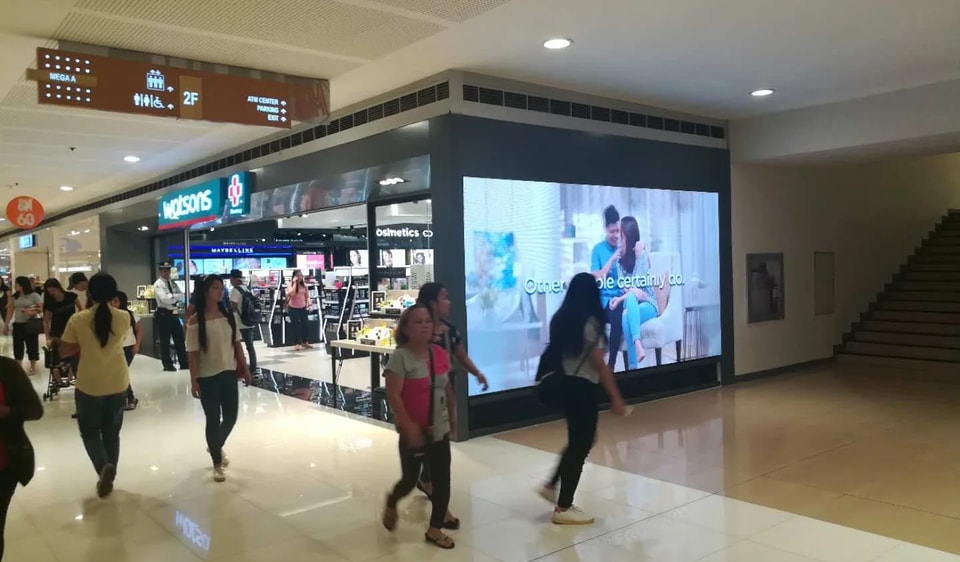

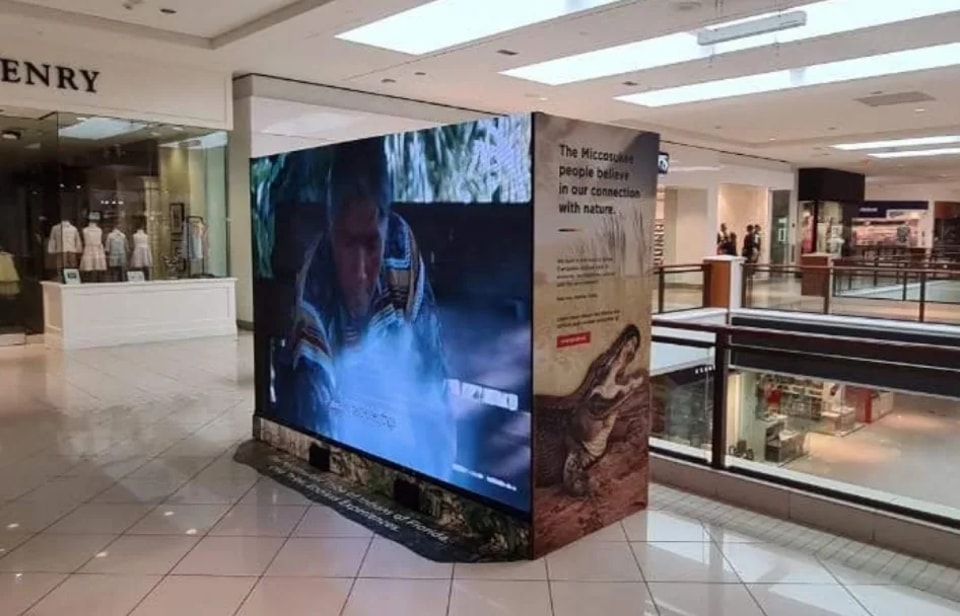

Pantalla comercial para interiores
Los productos de la serie F1 Pro son ideales para una amplia variedad de instalaciones fijas en interiores.
- Centros comerciales
- Supermercados
- Ciudades inteligentes
- Pantallas publicitarias en aeropuertos y estaciones de tren
Especificaciones
Especificaciones técnicas
Especificaciones principales
| Tamaño del gabinete | 640 × 480 × 60,7 mm |
| Tamaño del módulo | 320 × 160 mm |
| Paso de píxel — SMD | 1,25 / 1,538 / 1,86 / 2 / 2,5 / 3,076 / 4 mm |
| Material del gabinete | Aluminio fundido a presión |
| Mantenimiento | Frontal y trasero |
Rendimiento de pantalla
| Brillo | ≥500 nits |
| Relación de contraste | 5000:1 |
| Escala de grises | 14 bits |
| Frecuencia de actualización | 3840 Hz |
| Frecuencia de actualización | 50-60 Hz |
| Ángulo de visión | 160° / 160° |
Gabinete y módulo
| Tamaño del gabinete | 640 × 480 × 60,7 mm |
| Tamaño del módulo | 320 × 160 mm |
| Peso del gabinete | 7 ± 0,5 kg |
| Peso del módulo | 0,45 kg |
| Material del gabinete | Aluminio fundido a presión |
| Mantenimiento | Mantenimiento frontal y trasero |
Parámetros básicos
| Parámetro | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| Configuración de píxeles | SMD 1010 | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 | SMD 2121 | SMD 2121 |
| Brillo (nits) | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 |
| Escala de grises (bits) | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Frecuencia de actualización (Hz) | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| Frecuencia de fotogramas (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Método de accionamiento | Control de corriente constante (1/64) | Control de corriente constante (1/52) | Control de corriente constante (1/43) | Control de corriente constante (1/40) | Control de corriente constante (1/32) | Control de corriente constante (1/26) | Control de corriente constante (1/20) |
| Ángulo de visión (V/H°) | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| Temperatura de color (K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| Uniformidad de brillo y cromaticidad | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| Relación de contraste | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| Tamaño del módulo (mm) | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 |
| Resolución del módulo (A×A) | 256×128 | 208×104 | 172×86 | 160×80 | 128×64 | 104×52 | 80×40 |
| Densidad de píxeles (puntos/m²) | 640000 | 422500 | 288906 | 250000 | 160000 | 105625 | 62500 |
| Peso del módulo (kg) | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 | 0,45 ± 0,05 |
Parámetros del gabinete
| Parámetro | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| Configuración del gabinete (ancho × alto) | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 | 2 × 3 |
| Resolución del gabinete (ancho × alto) | 512 × 384 | 416 × 312 | 344×258 | 320×240 | 256×192 | 208×156 | 160×120 |
| Dimensiones del gabinete (mm) | 640×480×60,7 | 640×480×60,7 | 640×480×60,7 | 640×480×60,7 | 640×480×60,7 | 640×480×60,7 | 640×480×60,7 |
| Peso del gabinete (kg) | 7 ±0,5 | 7 ±0,5 | 7 ±0,5 | 7 ±0,5 | 7 ±0,5 | 7 ±0,5 | 7 ±0,5 |
| Planitud del gabinete (mm) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| Método de mantenimiento | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero | Mantenimiento frontal y trasero |
| Material del gabinete | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión |
| Grado de protección | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| Consumo máximo de energía (W/m²) | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
Especificaciones basadas en la documentación de productos de GKC. La configuración final se confirma en la cotización de su proyecto.
Entrega y servicio
Del pedido a la instalación
- Plazo de entrega estándar
- 30 días para 1.000 m²
- Garantía
- Un año
- Certificaciones
- Supera las pruebas de EMC y conducción
- Embalaje
- Cabinas: cajas de cartón, 4 por caja (722×324×557 mm). Módulos: cajas de cartón, 40 por caja (633×373×410 mm).
- Instalación
- Montaje en pared, adosado o empotrado; estructura inferior de soporte; montaje sobre el suelo
Marca propia
Adáptelo a su mercado
- Su logotipo en los gabinetes, la interfaz del software, las cajas y los manuales
- Voltaje, enchufes y certificaciones adaptados a su mercado local
- Paso de píxel, tamaño del gabinete y grado de protección IP adaptados a sus proyectos
- Diseño adaptado al clima para soportar el calor, la humedad y la niebla salina
Cada cotización parte de su proyecto.
